技术摘要：

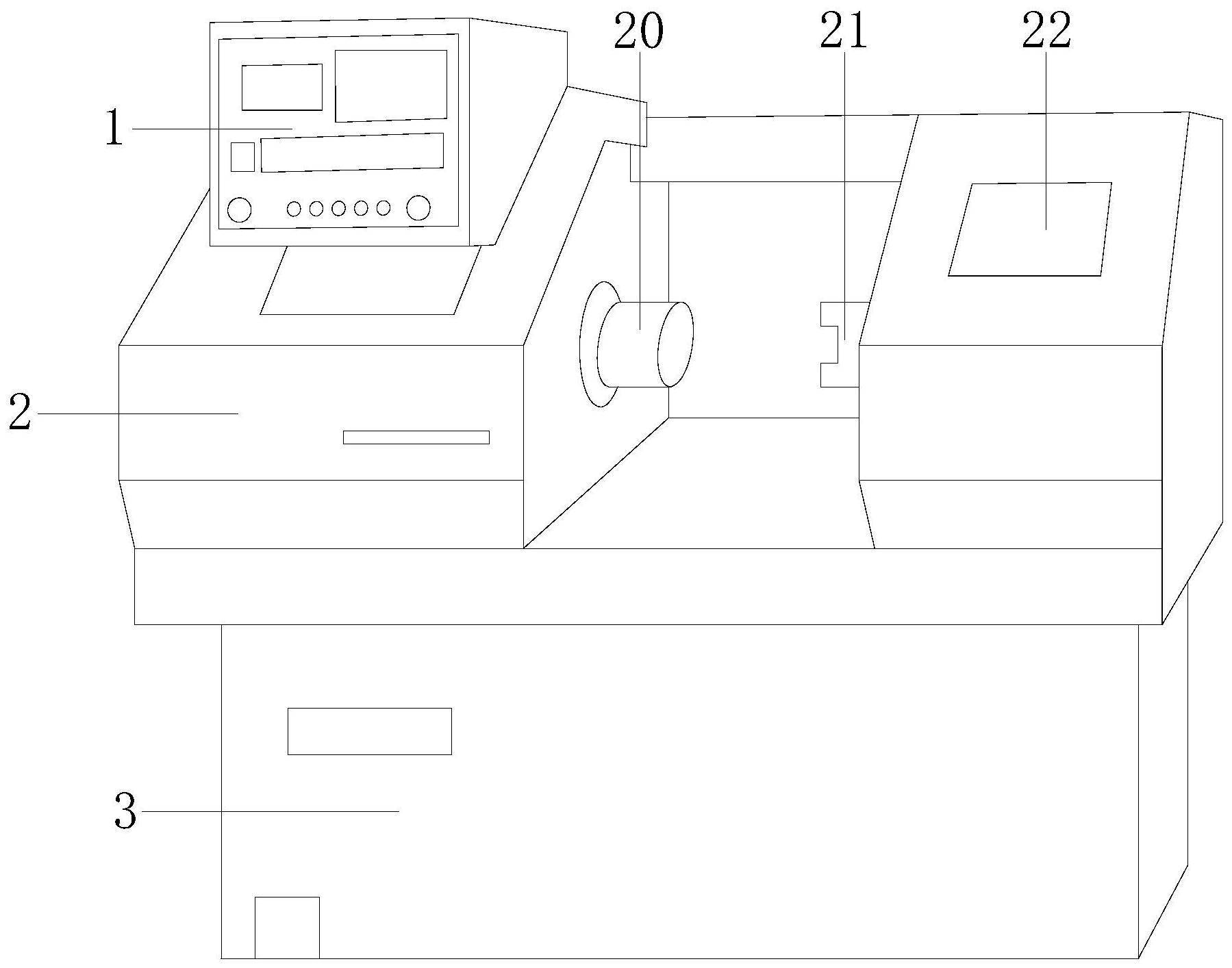

本发明公开了一种工件加工的机械加工设备，其结构包括控制台、加工机台、底座，控制台与加工机台锁定，加工机台与底座嵌装，加工机台由工件安装器、车削结构、机架本体组成，工件安装器、车削结构安装在机架本体上，车削结构包括集屑结构、车削刀、车削嵌架、冷却管，  全部
背景技术：
工件加工是通过机械加工设备对工件进行钻孔、车削、打磨等加工方式改变工件 的外形尺寸或性能，加工时通过喷水对工件和设备降温，高压、强压喷水降温的同时也将铁 屑清理。 现有技术对工件表面加工，高压喷水冷却的同时喷射力推动了铁屑，铁屑为条状， 高压推动下产生较大的切割力会将设备部件刮损，对工件槽体加工使用强压喷水喷水冷却 的同时将铁屑清理，喷水清理时需要来回移动，会喷射到相邻部件，强压喷水对部件刮损程 度更大。
技术实现要素：
本发明的主要目的在于克服现有技术的不足，提供一种工件加工的机械加工设 备，以解决对工件表面加工，高压喷水冷却的同时喷射力推动了铁屑，铁屑为条状，高压推 动下产生较大的切割力会将设备部件刮损，对工件槽体加工使用强压喷水喷水冷却的同时 将铁屑清理，喷水清理时需要来回移动，会喷射到相邻部件，强压喷水对部件刮损程度更大 的问题。 本发明采用如下技术方案来实现：一种工件加工的机械加工设备，其结构包括控 制台、加工机台、底座，所述控制台底部与加工机台锁定，所述加工机台与底座上端嵌装，所 述加工机台由工件安装器、车削结构、机架本体组成，所述工件安装器、车削结构安装在机 架本体中部。 进一步优选的，所述车削结构包括集屑结构、车削刀、车削嵌架、冷却管，所述集屑 结构与车削嵌架左端安装连接,所述车削刀与车削嵌架左端轴连接，所述车削嵌架上下两 端与冷却管固定连接。 进一步优选的，所述车削嵌架包括优架、调整盘、定圆，所述优架上下两端与调整 盘、定圆扣接，所述冷却管设有槽设冷却管、条削冷却管，所述冷却管、条削冷却管分布在车 削嵌架上下两端。 进一步优选的，所述集屑结构包括集屑上板、中部圆轴、集屑底板，所述集屑上板 与集屑底板通过中部圆轴安装连接，所述集屑上板与集屑底板位于中部圆轴的上下两端， 所述集屑上板与集屑底板前侧滑动连接。 进一步优选的，所述集屑上板安装有感应器、吸附磁，所述感应器位于吸附磁上 方，所述集屑底板装设有嚼碎盒、储屑盒，所述嚼碎盒与储屑盒拼装连接，所述嚼碎盒位于 储屑盒上方。 进一步优选的，所述槽设冷却管包括槽设锥管、槽设条管，所述槽设锥管与槽设条 管安装连接，所述槽设锥管包括活动喷头、活动弧条、槽设锥头，所述活动喷头右端与活动 3 CN 111545776 A 说　明　书 2/4 页 弧条安装连接，所述槽设锥头左端安装有活动弧条，所述槽设条管左端安装有微摆轴、限位 轴环，所述微摆轴与限位轴环轴连接，所述微摆轴位于限位轴环左侧。 进一步优选的，所述限位轴环包括扣盖、轴环本体、嵌扣、尺条，所述扣盖、嵌扣与 轴环本体环侧胶连接，所述嵌扣设有配扣，所述配扣安装在槽设条管内侧面，所述轴环本体 左右两侧设有尺条。 进一步优选的，所述条削冷却管包括冷却喷头、冷却条管，所述冷却喷头与冷却条 管左端安装连接，所述冷却条管包括软垫、隔板、过渡框，所述软垫与过渡框上下两侧贴合， 所述隔板上下两端与过渡框轴连接，所述隔板设有喷孔，所述过渡框上下两侧安装有轨条。 有益效果 本发明控制台控制设备的运行，工件安装在工件安装器处，车削结构对工件车削 加工和冷却，集屑结构用于收集铁屑，车削刀对工件车削加工，冷却管冷却设备和清理铁 屑，集屑结构运行时，感应器感应铁屑，吸附磁将铁屑吸附，吸附后集屑上板在中部圆轴的 滚动下下移将铁屑移至嚼碎盒，将其嚼碎后落在储屑盒上储放，定圆用于固定槽设冷却管, 调整盘用于调整槽设冷却管的摆动角度，提高冷却效果和铁屑清理效果，活动喷头实现喷 水，活动弧条可伸展用于调整活动喷头的喷水宽度，微摆轴用于摆动调整活动喷头的摆向， 限位轴环转动活动喷头调整活动喷头的倾斜角度(轴环本体转动使嵌扣的配扣在嵌扣相邻 的扣盖上，实现加宽水柱的小角度倾斜，尺条用于调整扣盖与嵌扣之间的距离，便于高精准 调整角度)，使得强压水喷射在加工槽限定距离内，不会喷射到槽外刮损设备部件，车削结 构对工件表面车削时条削冷却管对设备冷却和对条屑清理，铁屑预掉落临近集屑结构时， 过渡框伸展带动隔板的转动，即隔板做90度翻转，即喷孔的改变使喷射压力发生改变，降低 了对铁屑的推动力，使铁屑不会刮损到设备部件，继而工件车削加工时条削冷却管喷射压 力较高(喷射压力高冷却距离较远)，车削完毕时感应器感应铁屑的滑落，条削冷却管改变 喷射力度，避免高压下铁屑产生较大的切割力将设备部件刮损。 与现有技术相比，本发明的有益效果是：活动弧条调整活动喷头的喷水宽度，限位 轴环调整活动喷头的倾斜角度，实现强压水喷射在限定距离内，不会喷射到槽外刮损设备 部件，条削冷却管通过过渡框转动隔板改变条削冷却管的喷射力度，避免高压下铁屑产生 较大的切割力将设备部件刮损。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1示出了本发明一种工件加工的机械加工设备的结构示意图。 图2示出了本发明车削结构前视的结构示意图。 图3示出了本发明集屑结构侧视的结构示意图。 图4示出了本发明图2的A的结构示意图。 图5示出了本发明限位轴环剖切的结构示意图。 图6示出了本发明图2的B的结构示意图。 图中：控制台1、加工机台2、底座3、工件安装器20、车削结构21、机架本体22、集屑 结构210、车削刀211、车削嵌架212、冷却管213、优架2120、调整盘2121、定圆2122、槽设冷却 4 CN 111545776 A 说　明　书 3/4 页 管2130、条削冷却管2131、集屑上板2100、中部圆轴2101、集屑底板2102、感应器40、吸附磁 41、嚼碎盒42、储屑盒43、槽设锥管50、槽设条管51、活动喷头500、活动弧条501、槽设锥头 502、微摆轴510、限位轴环511、扣盖5110、轴环本体5111、嵌扣5112、尺条5113、冷却喷头60、 冷却条管61、软垫6020、隔板6021、过渡框6022、喷孔70、轨条71。
