技术摘要：
本申请实施例提供了一种确定造影剂注入时间的方法、装置及系统，所述方法包括：获取待扫描对象对应的多帧扫描图像，确定每帧扫描图像的图像亮度，将每帧扫描图像的图像帧号和图像亮度作为一坐标点的坐标，对所有坐标点进行聚类，获得多个聚类中心点，并从多个聚类中心 全部
背景技术：
对未注射造影剂的待扫描对象进行扫描，获得的扫描图像称为蒙片，对已经注射 造影剂的待扫描对象进行扫描，获得的扫描图像称为动片，使用动片减去蒙片，获得血管减 影图像，又称为DSA(digital subtraction angiography)图像，DSA图像能够反映血管解剖 性病变，如血管狭窄、血管阻塞等。可以利用造影剂的初始注入时间计算血流灌注参数，例 如造影剂的达峰时间、平均通过时间等。 目前，将蒙片的采集时间或扫描开始后获得的第一帧扫描图像的采集时间作为造 影剂的初始注入时间。然而采用上述方法确定的造影剂的初始注入时间不准确，与造影剂 实际的初始注入时间存在较大偏差，导致计算的血流灌注参数不准确。
技术实现要素：

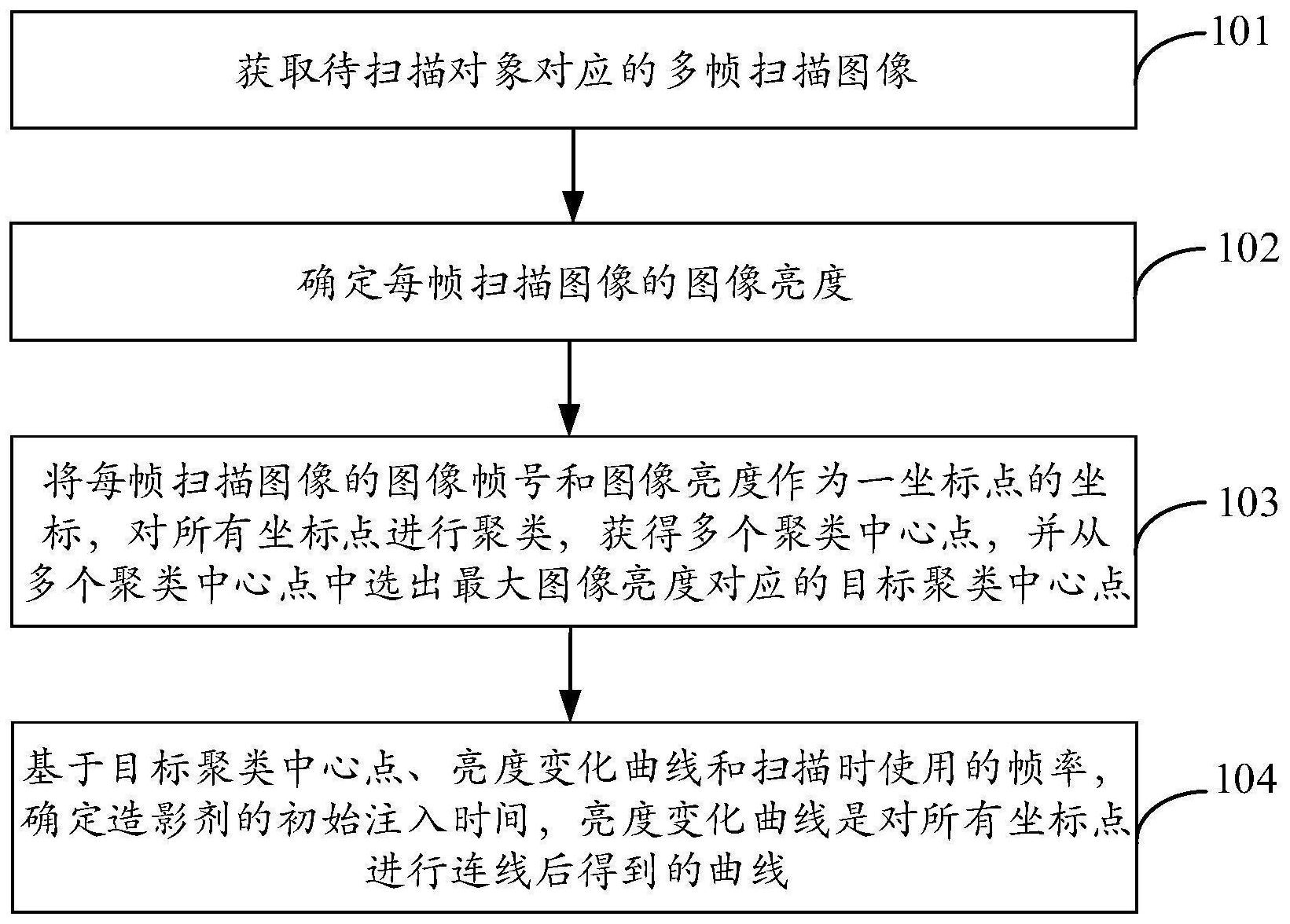

为克服相关技术中存在的问题，本申请提供了一种确定造影剂注入时间的方法、 装置及系统。 第一方面，提供一种确定造影剂注入时间的方法，所述方法包括： 获取待扫描对象对应的多帧扫描图像； 确定每帧扫描图像的图像亮度； 将所述每帧扫描图像的图像帧号和图像亮度作为一坐标点的坐标，对所有坐标点 进行聚类，获得多个聚类中心点，并从所述多个聚类中心点中选出最大图像亮度对应的目 标聚类中心点； 基于所述目标聚类中心点、亮度变化曲线和扫描时使用的帧率，确定所述造影剂 的初始注入时间，所述亮度变化曲线为穿过所述所有坐标点的曲线。 第二方面，提供一种确定造影剂注入时间的装置，所述装置包括： 获取模块，被配置为获取待扫描对象对应的多帧扫描图像； 第一确定模块，被配置为确定每帧扫描图像的图像亮度； 聚类模块，被配置为将所述每帧扫描图像的图像帧号和图像亮度作为一坐标点的 坐标，对所有坐标点进行聚类，获得多个聚类中心点； 选出模块，被配置为从所述多个聚类中心点中选出最大图像亮度对应的目标聚类 中心点； 第二确定模块，被配置为基于所述目标聚类中心点、亮度变化曲线和扫描时使用 的帧率，确定所述造影剂的初始注入时间，所述亮度变化曲线为穿过所述所有坐标点的曲 线。 第三方面，提供一种确定造影剂注入时间的系统，包括：内部总线，以及通过内部 总线连接的存储器、处理器和外部接口；其中， 4 CN 111544019 A 说 明 书 2/10 页 所述外部接口，用于获取数据； 所述存储器，用于存储确定造影剂注入时间的对应的机器可读指令； 所述处理器，用于读取所述存储器上的所述机器可读指令，并执行所述指令实现 如下操作： 获取待扫描对象对应的多帧扫描图像； 确定每帧扫描图像的图像亮度； 将所述每帧扫描图像的图像帧号和图像亮度作为一坐标点的坐标，对所有坐标点 进行聚类，获得多个聚类中心点，并从所述多个聚类中心点中选出最大图像亮度对应的目 标聚类中心点； 基于所述目标聚类中心点、亮度变化曲线和扫描时使用的帧率，确定所述造影剂 的初始注入时间，所述亮度变化曲线为穿过所述所有坐标点的曲线。 本申请的实施例提供的技术方案可以包括以下有益效果： 本申请实施例提供了一种确定造影剂注入时间的方法，通过获取待扫描对象对应 的多帧扫描图像，确定每帧扫描图像的图像亮度，将每帧扫描图像的图像帧号和图像亮度 作为一坐标点的坐标，对所有坐标点进行聚类，获得多个聚类中心点，并从多个聚类中心点 中选出最大图像亮度对应的目标聚类中心点，基于目标聚类中心点、亮度变化曲线和扫描 时使用的帧率，确定造影剂的初始注入时间。基于上述方法确定的造影剂的初始注入时间 与实际的初始注入时间非常接近，准确度非常高。 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本申请。 附图说明 此处的附图被并入说明书中并构成本申请的一部分，示出了符合本申请的实施 例，并与说明书一起用于解释本申请的原理。 图1是本申请一示例性实施例示出的一种确定造影剂注入时间的方法的流程图； 图2是本申请一示例性实施例示出的一种确定每帧扫描图像的图像亮度的方法的 流程图； 图3是本申请一示例性实施例示出的一种未去除伪影的合并图像； 图4是本申请一示例性实施例示出的一种已去除伪影的合并图像； 图5是本申请一示例性实施例示出的一种灰度累积直方图； 图6是本申请一示例性实施例示出的一种多帧扫描图像对应的坐标点分布图； 图7是本申请一示例性实施例示出的另一种多帧扫描图像对应的坐标点分布图； 图8是本申请一示例性实施例示出的另一种多帧扫描图像对应的坐标点分布图； 图9是对图8中的坐标点进行聚类后获得的聚类结果图； 图10是对图9中的坐标点进行处理后获得的聚类结果图； 图11是本申请一示例性实施例示出的一种确定造影剂注入时间的装置的示意图； 图12是本申请一示例性实施例示出的一种确定造影剂注入时间的系统的示意图。 5 CN 111544019 A 说 明 书 3/10 页
