技术摘要：
本发明公开了一种分体卡扣式接地线，包括：分体卡扣式绝缘操作杆，接地导线头；分体绝缘操作杆由操作杆支撑部件和操作杆连接部件组成；操作杆支撑部件的顶部沿水平方向设置有水平卡扣连接件A、沿垂直方向设置有竖直卡扣连接件B；操作杆连接部件的一端扣接水平卡扣连接  全部
背景技术：
现有技术的缺陷： 在电气设备上工作，保证安全的技术措施有，停电、验电、接地、悬挂标识牌和装设 遮拦(围栏)。接地线能在高压设备停电以后，将感应电荷或残余电荷接入接地网，保证作业 人员的人身安全。现有的携带型短路接地线由接地铜导线、接地操作杆两部分组成，并且是 一体式结构，两者不能分离，按照《国家电网公司电力安全工器具管理规定》接地铜导线的 多股软铜线截面积不得小于25mm2且应满足装设地点短路电流的要求，长度应满足工作现 场需要。 (1)接地线易缠绕，收纳难度大。现有的接地线为一体式结构，且接地导线受工作 现场的需要，长度会达到8m*3 10m或者更长，在装设或者拆除过程中，极易线线缠绕、线杆 缠绕，收纳整理难度很大，不管是多简单的某相线缠绕，都需要绕过接地操作杆才能将铜线 理顺。 (2)导线方向不统一，装设难度大。工作现场需要装设接地线的导线方向不统一， 现有的单一方向接地线的接地头为竖直方向，可以匹配水平方向布置的导线；对于线路侧、 避雷器等呈竖直方向布置的导线，现有的接地线难以满足挂接要求，即使勉强斜挂进去，也 有导线与接地导线头卡扣易松动、易掉落的风险，最后失去接地保护的功能。
技术实现要素：

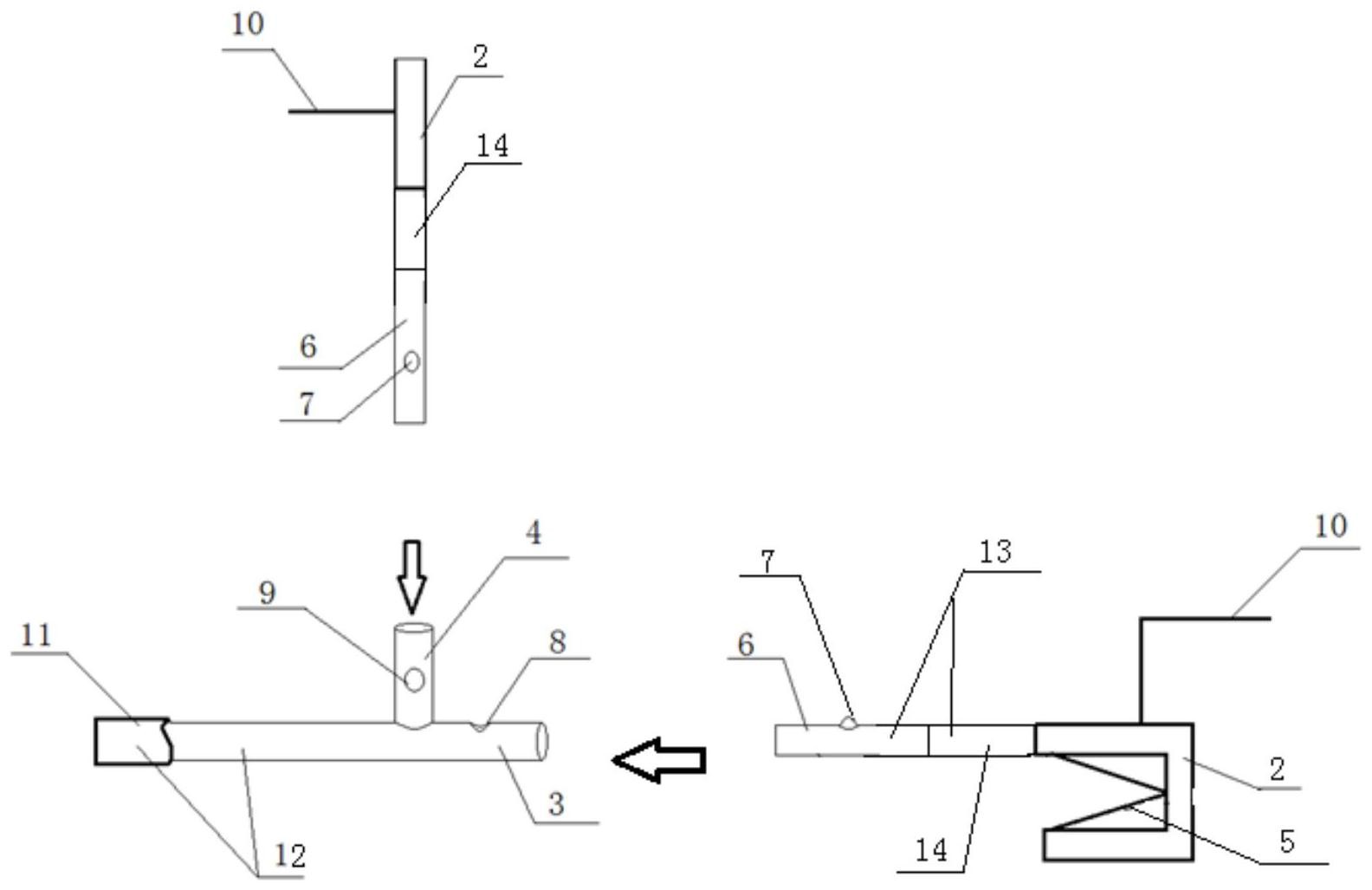

为解决上述技术问题，本发明提供一种分体卡扣式接地线。 本发明通过下述技术方案实现： 本发明提供一种分体卡扣式接地线，包括：分体卡扣式绝缘操作杆，接地导线头； 分体绝缘操作杆由操作杆支撑部件和操作杆连接部件组成； 操作杆支撑部件的顶部沿水平方向设置有水平卡扣连接件A、沿垂直方向设置有 竖直卡扣连接件B；操作杆连接部件的一端扣接水平卡扣连接件A或竖直卡扣连接件B，操作 杆连接部件的另一端与接地导线头连接；接地铜导线连接在接地导线头上； 本方案工作原理：本方案提供的分体卡扣式接地线，组成接地线的接地导线头与 绝缘操作杆为分体式结构，可以拆成两部分；绝缘操作杆的顶部在竖直方向与水平方向各 分布有一个卡槽，接地铜导线卡槽头可以根据现场工作导线的位置需要，选择其中一个方 向进行卡进扣接。 作业过程中，每次在收纳接地线时，铜导线很容易缠绕绝缘操作杆，致使收纳过程 需要操作人员拿着长长的绝缘操作杆绕行才能捋顺工作。使用本方案提供的分体式结构接 地线，在每次收纳时只需要将接地铜导线捋清楚，再将接地导线头卡在绝缘操作杆进相应 的连接件即可，收纳方便、快捷。 3 CN 111613918 A 说　明　书 2/4 页 现有的单一方向接地线的接地头为竖直方向，可以匹配水平方向布置的导线；但 是对于线路侧、避雷器等呈竖直方向布置的导线，现有的接地线难以满足挂接要求，即使勉 强斜挂进去，也有导线与接地导线头卡扣易松动、易掉落的风险，最后失去接地保护的功 能。本方案所提供的分体卡扣式接地线，绝缘操作杆顶部沿水平方向设置有水平卡扣连接 件A，绝缘操作杆顶部沿垂直方向设置有竖直卡扣连接件B，无论是水平方向布置的导线或 是竖直方向布置的导线都可以通过接地导线头进行扣接，当导线为垂直方向分布时，接地 导线头卡进绝缘操作杆的水平方向即可，当导线为水平方向分布时，接地导线头卡进绝缘 操作杆的竖直方向即可，而且扣接式连接是非常稳固，不易脱落的。 现有技术中可改变方向接地线，是将接地导线头的导线端线夹相应部位改装成可 改变方向的连接件，而连接件连接部位的连接线缆裸露在外，在进行不同方向的调节时，会 使连接线缆造成缠绕，严重时连接线缆断裂后会造成严重的后果；本方案的分体卡扣式接 地线可拆卸部位没有设置导线端线夹相应的部位，可以有效避免上述安全隐患。 对于220kV及以上电压等级的接地线，重量普遍在20kG及以上，并且随着电压等级 的升高，接地线为了满足接地点短路电流及设备高度的要求，接地铜导线的截面积会在 25mm2以上、接地线长度会更长，接地操作杆也会更长，接地线总体重量将会远超过20kG。重 量的增加给处于绝缘梯上挂接垂直方向布置导线的接地线运行人员带来了更大的困难；更 长的接地操作杆、接地铜导线给收纳工作带来了更大的困难；这个分体卡扣式接地线同时 设置了铜导线的缠绕预留长度，将从根本上解决现有接地线装设困难、收纳困难的缺点，并 且随着电压等级的升高，优点更突出。 进一步优选方案为，所述操作杆连接部件包括预留长度和卡扣连接件C，卡扣连接 件C一端与水平卡扣连接件A或竖直卡扣连接件B扣接，卡扣连接件C另一端经预留长度与接 地导线头连接。 进一步优选方案为，预留长度为10cm。 操作杆连接部件的预留长度用于收纳接地线时缠绕铜导线，由于铜导线很长，且 有一定重量，在操作杆连接部件预留长度，在收纳时更方便。随着电压等级的升高，接地线 为了满足接地点短路电流及设备高度的要求，接地铜导线的截面积会在25mm2以上、接地线 长度会更长，接地操作杆也会更长，接地线总体重量将会远超过20kG，使用预留长度来收置 铜导线的优点就得以显现。 进一步优选方案为，卡扣连接件C上设置有活动卡扣。 进一步优选方案为，水平卡扣连接件A为空心管，管壁上设置有卡扣槽A；竖直卡扣 连接件B为空心管，管壁上设置有卡扣槽B。 进一步优选方案为，卡扣连接件C的外径与水平卡扣连接件A或竖直卡扣连接件B 的空心管内径匹配。 进一步优选方案为，操作杆支撑部件底部手持端包裹有绝缘保护套。 本发明与现有技术相比，具有如下的优点和有益效果： 1.本发明提供的一种分体卡扣式接地线，绝缘操作杆、接地导线头分离，分体式结 构在每次收纳时只需要将接地铜导线捋清楚，再将接地导线头卡进绝缘操作杆即可，收纳 方便简便快捷。 2.本发明提供的一种分体卡扣式接地线，分体卡扣式接地线，预留出铜导线的位 4 CN 111613918 A 说　明　书 3/4 页 置，收纳时更便捷；能同时满足水平、垂直方向的导线接地需求，操作简单、挂接方便，扣接 牢固不易脱落。 附图说明 此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部 分，并不构成对本发明实施例的限定。 在附图中： 图1为本发明分体卡扣式接地线结构示意图。 附图中标记及对应的零部件名称： 1-绝缘操作杆，2-接地导线头，3-水平卡扣连接件A，4-竖直卡扣连接件B，5-导线 端线夹，6-卡扣连接件C，7-滤波器，8-卡扣槽A，9-卡扣槽B，10-接地铜导线，11-绝缘保护 套，12-操作杆支撑部件，13-操作杆连接部件，14-预留长度。
