技术摘要：
本发明属于电气设备领域，尤其是一种新型电气自动化控制柜，针对现有的电气自动化控制柜在运行时会产生大量的热量，目前多采用散热扇进行散热，散热效果较差，容易导致内部的电气设备因为过热造成损伤，降低使用寿命的问题，现提出如下方案，其包括控制柜主体，所述控  全部
背景技术：
目前，随着科技的发展，自动化控制用电器在设备上的应用越来越多，因此，电气 自动化控制柜便应运而生。 现有的电气自动化控制柜在运行时会产生大量的热量，目前多采用散热扇进行散 热，散热效果较差，容易导致内部的电气设备因为过热造成损伤，降低使用寿命，所以我们 提出一种新型电气自动化控制柜，用于解决上述提出的问题。
技术实现要素：

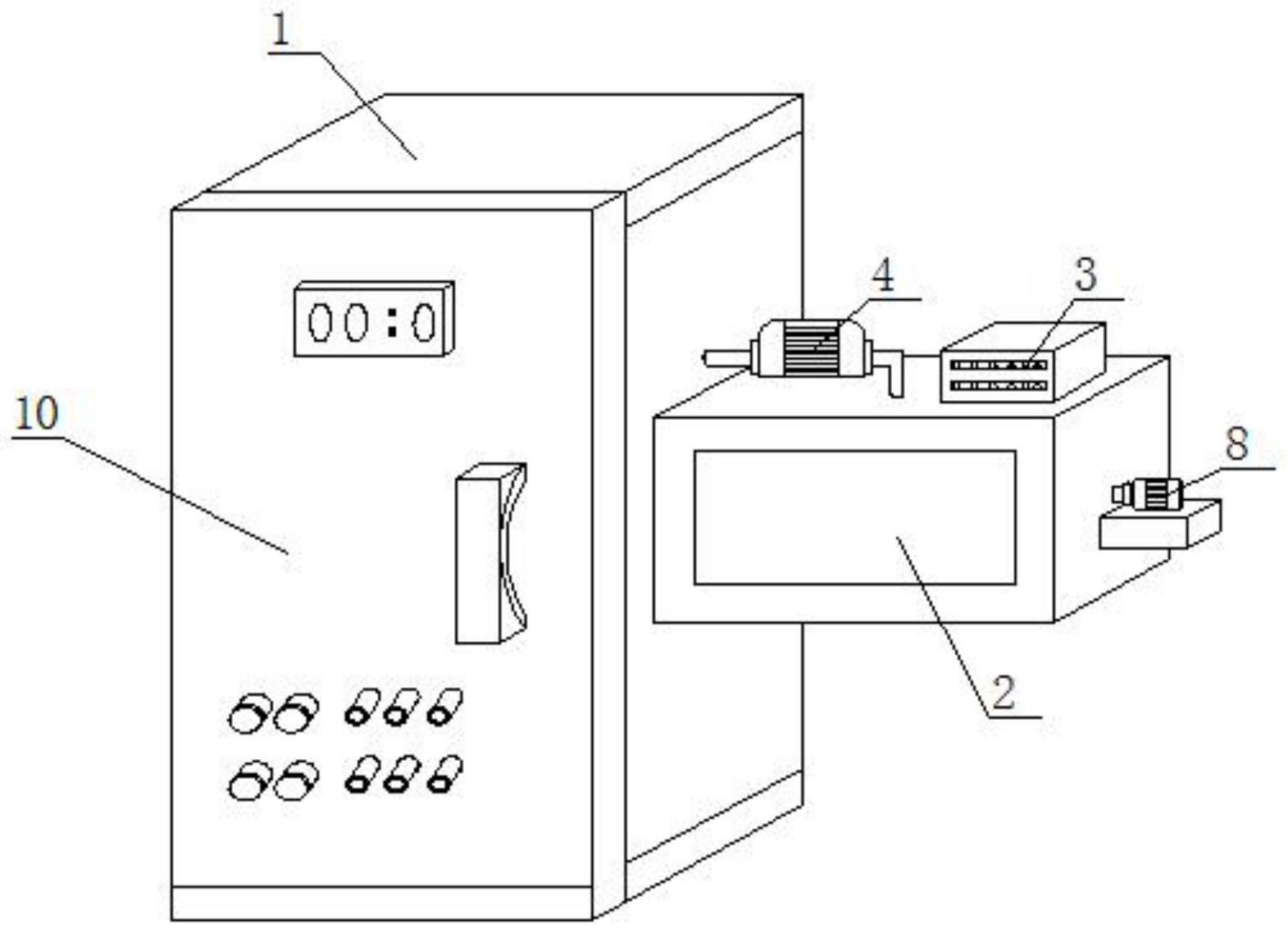

本发明的目的是为了解决现有技术中存在现有的电气自动化控制柜在运行时会 产生大量的热量，目前多采用散热扇进行散热，散热效果较差，容易导致内部的电气设备因 为过热造成损伤，降低使用寿命的缺点，而提出的一种新型电气自动化控制柜。 为了实现上述目的，本发明采用了如下技术方案： 一种新型电气自动化控制柜，包括控制柜主体，所述控制柜主体上设有柜门，所述 控制柜主体的一侧固定连接有水箱，所述水箱的顶部分别固定连接有制冷机和水泵，所述 制冷机的输出端延伸至水箱内，所述水箱上设有搅拌组件，所述水泵的输入端延伸至水箱 内，所述控制柜主体上设有冷却管，所述水泵的输出端与冷却管的一端密封固定连接，所述 冷却管的另一端延伸至水箱内，搅拌组件上传动连接有两个散热扇，所述控制柜主体的一 侧开设有多个散热孔，多个散热孔内均固定连接有滤网，通过将冷却水传输至冷却管内，对 控制柜主体进行散热，同时可以使散热扇可以进行移动，增加散热面积，提高了散热效果， 这样可以快速将控制柜主体内的热量散出，散热效果好，使控制柜主体内部的电气设备不 会因为过热造成损伤，提高了使用寿命。 优选的，所述搅拌组件包括固定连接在水箱一侧的支撑板以及固定连接在支撑板 顶部的驱动电机，所述驱动电机的输出轴上固定连接有搅拌轴，所述搅拌轴的一端延伸至 水箱内，所述搅拌轴的顶部和底部均固定连接有多个搅拌杆，通过驱动电机可以使搅拌轴 带动搅拌杆转动，使得水可以充分与冷气混合。 优选的，所述搅拌轴的一端延伸至控制柜主体内，所述搅拌轴上传动连接有转轴， 所述转轴的两端分别与控制柜主体的顶部内壁和底部内壁转动连接，所述转轴上对称螺纹 连接有两个移动板，且两个移动板螺纹相反，两个移动板的一侧分别与两个散热扇的一侧 固定连接，通过转轴转动，可以使两个移动板带动两个散热扇相互靠近或相互远离，这样可 以增加散热面积，进一步提高了散热效果。 优选的，所述搅拌轴的一端与转轴上均固定套设有伞齿轮，且两个伞齿轮相啮合， 伞齿轮可以为转轴提供动力。 优选的，所述移动板的一侧固定连接有限位板，两个限位板的一侧均与控制柜主 3 CN 111587039 A 说　明　书 2/3 页 体的一侧内壁滑动连接，限位板可以使移动板能够平稳移动，不会发生位置偏移。 本发明中，所述一种新型电气自动化控制柜，由于设置了水箱、制冷机和水泵，制 冷机可以将水箱内的水制冷，通过驱动电机可以使搅拌轴带动搅拌杆转动，使得水可以充 分与冷气混合，通过水泵可以将冷却水传输至冷却管内，从而可以将控制柜主体内的热量 带走，散热效果好，且冷却管内的水会回流至水箱内，不会浪费水资源。 由于设置了转轴，在搅拌轴转动的同时可以通过两个伞齿轮带动转轴转动，进而 可以使两个移动板带动两个散热扇相互靠近或相互远离，这样可以增加散热面积，进一步 提高了散热效果。 本发明结构合理，操作简单，通过将冷却水传输至冷却管内，对控制柜主体进行散 热，同时可以使散热扇可以进行移动，增加散热面积，提高了散热效果，这样可以快速将控 制柜主体内的热量散出，散热效果好，使控制柜主体内部的电气设备不会因为过热造成损 伤，提高了使用寿命。 附图说明 图1为本发明提出的一种新型电气自动化控制柜的三维结构示意图； 图2为本发明提出的一种新型电气自动化控制柜的主剖视结构示意图； 图3为本发明提出的一种新型电气自动化控制柜的水箱剖视结构示意图。 图中：1控制柜主体、2水箱、3制冷机、4水泵、5冷却管、6散热扇、7散热孔、8驱动电 机、9搅拌轴、10柜门、11转轴、12移动板、13伞齿轮、14限位板、15滤网、16搅拌杆。
