技术摘要：
本发明涉及一种工业紧固射钉，包括格栅紧固圆盘部分和双头螺栓部分，格栅紧固圆盘部分由防滑圆盘和长筒螺栓组成，长筒螺栓套入防滑圆盘；双头螺栓部分由螺柱、金属垫和安装头组成，螺柱和安装头为同轴心的一个整体，金属垫固定在安装头上，安装头固定在钢板上，长筒螺  全部
背景技术：
现有的格栅固定工艺多为螺栓贯穿，但这种方式需要较多的前期准备，施工时间 长，耗费人工，紧固力度难以控制，容易破坏基材的反面，有较大安全隐患。因此需要一种更 安全高效、方便快捷、绿色环保的工业紧固方式。
技术实现要素：

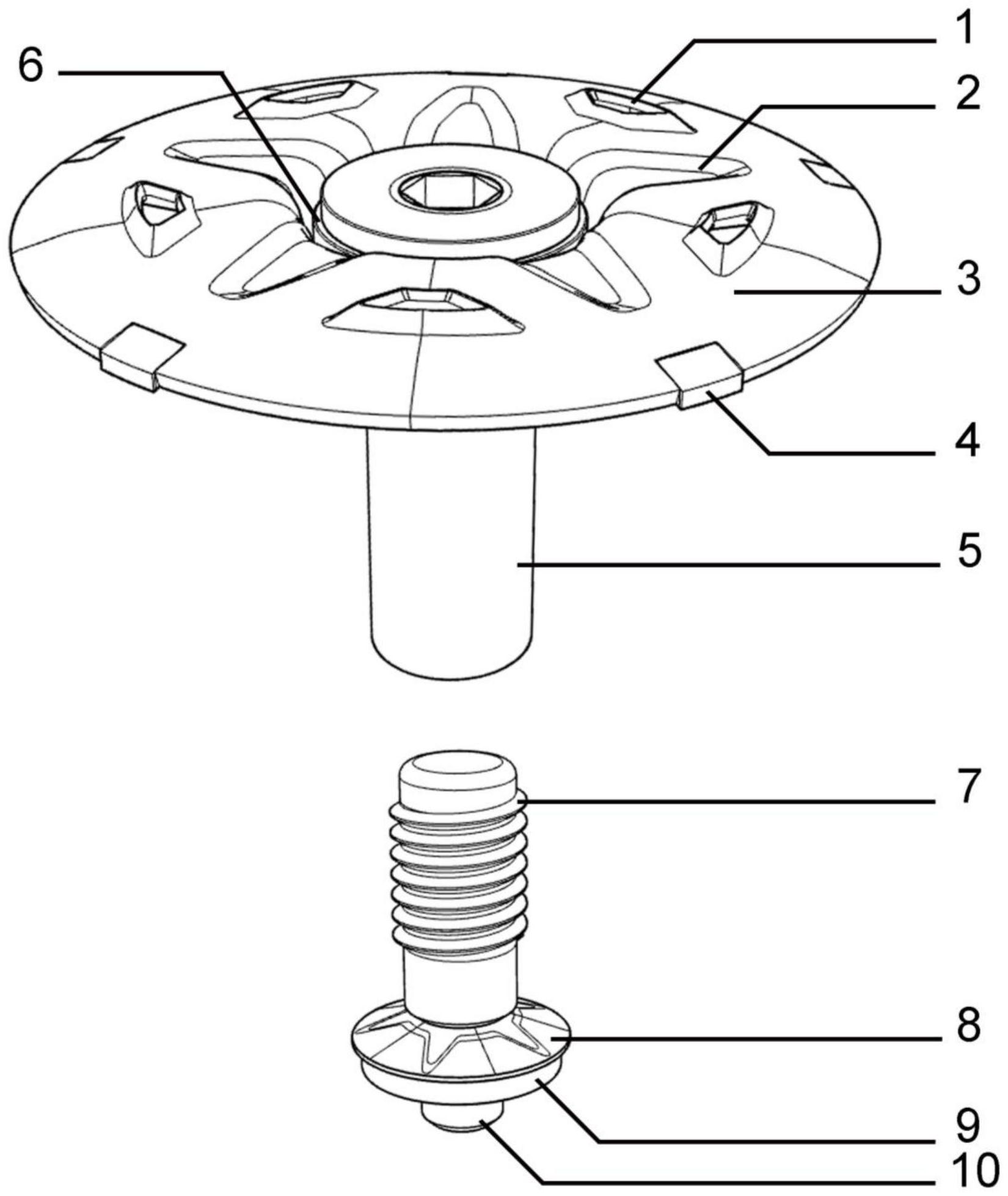

本发明所要解决的技术问题是提供一种工业紧固射钉，可以方便快捷、安全高效 的固定格栅，而且更耐腐蚀、更美观。 本发明为解决其技术问题所采用的技术方案是：一种工业紧固射钉，包括格栅紧 固圆盘部分和双头螺栓部分，格栅紧固圆盘部分由防滑圆盘和长筒螺栓组成，长筒螺栓套 入防滑圆盘；双头螺栓部分由螺柱、金属垫和安装头组成，螺柱和安装头为同轴心的一个整 体，金属垫固定在安装头上，安装头固定在钢板上，长筒螺栓旋入螺柱，从而固定格栅。 进一步，防滑圆盘开有若干漏水孔。 进一步，防滑圆盘最内部设置有标志强化凹凸处，漏水孔与标志强化凹凸处间次 排列。标志强化凹凸处既能增加强度，又比较美观。 进一步，防滑圆盘边缘设置有外圈卡扣，圈卡扣从防滑圆盘表面冲压1.5毫米形 成。 进一步，长筒螺栓与防滑圆盘之间设置有用于缓冲的第一橡胶垫。橡胶垫具有缓 冲调节作用。 进一步，金属垫粘接有第二橡胶垫，并统一固定在安装头上。 与现有的技术相比，本发明在整个安装过程不需要外部电源，不需要焊接，不产生 火星，适用于镀层钢或热处理钢材上的直接紧固；对抗腐蚀保护层保持完好，无需对镀层钢 板进行再加工，适用于海洋、近海、石化应用和发电厂等场合；与基材形成高强度熔焊连接， 承载能力高；安装简单方便，提高了安装效率。 附图说明 图1为本发明的结构示意图； 图2、图3为使用电钻钻孔的示意图； 图4、图5为双头螺栓部分装配的示意图； 图6、图7为格栅紧固圆盘部分装配的示意图。 图中：1漏水孔，2、标志强化凹凸处，3、防滑圆盘，4、外圈卡扣4，5、长筒螺栓，6、第 一橡胶垫，7、螺柱，8、金属垫，9、第二橡胶垫，10、安装头10。 3 CN 111594523 A 说　明　书 2/2 页
