技术摘要：
本发明提供一种医疗机械用多角度清洗烘干装置，涉及医疗器械领域，解决了目前多为浸泡式消毒，此种消毒方法不能够引导消毒液进行流动，消毒液与医疗器械接触质量较差，且不能够通过消毒液的流动加快污渍的去除；在消毒时不能够通过联动的方式实现多种消毒方法的有机结  全部
背景技术：
在医院中，牙科、眼科、内外科等各个科室都经常要用到可重复使用的医疗工具， 例如手术刀、手术剪等，这些医疗工具在使用结束后必须进行清洗和消毒处理，否则会引起 交叉感染 如申请号：CN201810147662.X，本发明涉及医疗器械技术领域，尤其是一种多功能 医疗工具清洗装置。该多功能医疗工具清洗装置壳体内中上部为清洗灭菌腔，清洗灭菌腔 内设置有灭菌装置、工具槽和对称设置的工具槽调节机构，工具槽调节机构包括第一连杆、 与第一连杆末端铰接的第二连杆、设置于第二连杆末端的机械夹具和固定于壳体侧壁且其 活塞杆与第一连杆和第二连杆的铰接端固定的第一液压缸，清洗灭菌腔下部对称设置有两 块隔板，隔板将壳体中下部分隔成左右对称的两个清洗液容纳腔和一个冲洗烘干腔。本发 明的一种多功能医疗工具清洗装置同时具备医疗工具初步清洗消毒灭菌、进一步冲洗、加 热烘干、进一步灭菌等处理功能，使医疗工具在本装置内经一站式处理快速高效地完成清 洁工作。 类似于上述申请的用于医疗器械的消毒烘干装置在消毒方面还存在以下几点不 足： 一个是，现有装置在消毒时多为浸泡式消毒，此种消毒方法不能够引导消毒液进 行流动，消毒液与医疗器械接触质量较差，且不能够通过消毒液的流动加快污渍的去除，从 而导致消毒和清洗效果较差；再者是，现有装置在消毒时不能够通过联动的方式实现多种 消毒方法的有机结合，比如运动式消毒和喷射式消毒。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种医疗机械用多角 度清洗烘干装置，以期达到更具有更加实用价值性的目的。
技术实现要素：

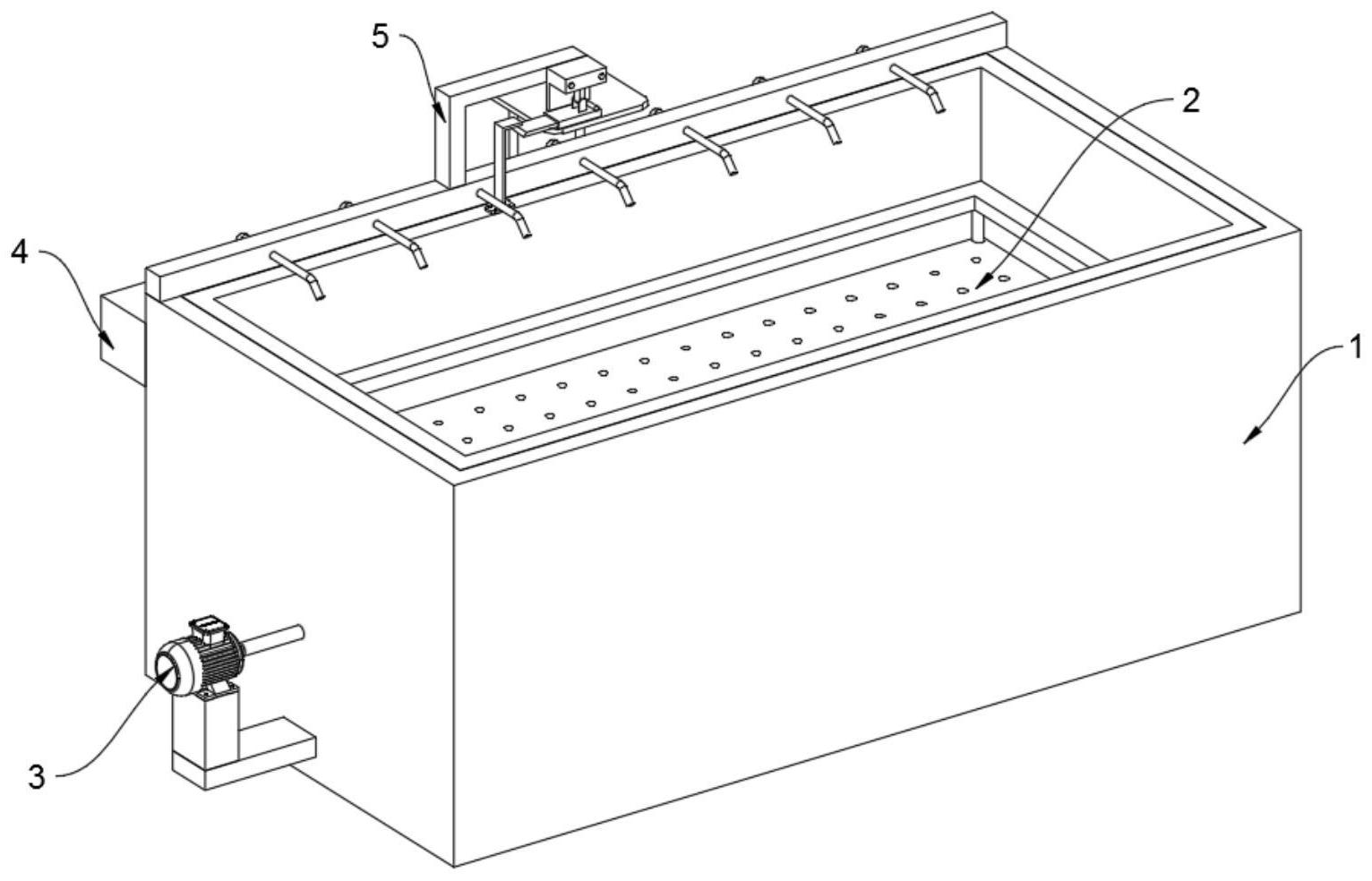

为了解决上述技术问题，本发明提供一种医疗机械用多角度清洗烘干装置，以解 决现有一个是，现有装置在消毒时多为浸泡式消毒，此种消毒方法不能够引导消毒液进行 流动，消毒液与医疗器械接触质量较差，且不能够通过消毒液的流动加快污渍的去除，从而 导致消毒和清洗效果较差；再者是，现有装置在消毒时不能够通过联动的方式实现多种消 毒方法的有机结合，比如运动式消毒和喷射式消毒的问题。 本发明一种医疗机械用多角度清洗烘干装置的目的与功效，由以下具体技术手段 所达成： 一种医疗机械用多角度清洗烘干装置，包括清洗桶；所述清洗桶内填充有消毒液， 且清洗桶内设置有放置结构，并且清洗桶上通过螺栓固定连接有伺服电机；所述清洗桶上 3 CN 111570379 A 说　明　书 2/5 页 安装有喷洒冲洗结构，且清洗桶上还安装有挤压结构；所述挤压结构包括主体臂、安装座、 限位杆、连接杆和伸缩盒，所述主体臂焊接在清洗桶顶端面，且主体臂上通过螺栓固定连接 有一个安装座，并且安装座上焊接有一根限位杆；所述安装座底端面焊接有一根连接杆，且 连接杆尾端转动连接有伸缩盒，并且伸缩盒头端为倾斜式结构，当放置桶向下移动时，拨动 臂与伸缩盒头端接触，此时一方面，因限位杆的限位伸缩盒无法实现转动，另一方面，拨动 臂挤压伸缩盒头端的倾斜面，此时伸缩盒呈收缩状态；当所述放置桶在弹性件的弹力推动 下向上移动时，拨动臂与伸缩盒接触，伸缩盒在拨动臂的推动下进行角度转动并挤压受力 板，此时在挤压板的挤压下伸缩清洗瓶呈喷射状态，从而可实现放置桶将医疗器件从消毒 液中举升漏出页面后伸缩清洗瓶上和出水管的喷射清洗。 进一步的，所述放置结构包括滑动限位杆、放置桶和弹性件，所述滑动限位杆共设 有四根，且四根滑动限位杆均焊接在清洗桶内壁顶端面；所述滑动限位杆上滑动连接有放 置桶，且每根滑动限位杆上均套接有弹性件，且四根滑动限位杆和弹性件共同组成了放置 桶的垂直向弹性复位结构。 进一步的，放置桶包括受力座、拨动臂、放置网和进水孔，所述放置桶底端面对称 焊接有两个L形结构的受力座，且放置桶顶端面焊接有拨动臂，并且放置桶内支撑放置有用 于放置医疗器具的放置网；所述放置桶底端面呈矩形阵列状开设有若干个进水孔，且进水 孔为锥形孔状结构，当放置桶下落的时进水孔处挤压消毒液形成射流状。 进一步的，所述伺服电机包括转轴和拨动块，所述转轴转动连接在清洗桶上，且转 轴与伺服电机上的转动轴相连接；所述转轴上对称焊接有两个拨动块，且拨动块与受力座 相接触，并且当转轴转动时，在拨动块的拨动下放置桶呈上下往复言运动状态。 进一步的，所述喷洒冲洗结构包括主体框、伸缩清洗瓶、进水管和出水管，所述主 体框焊接在清洗桶后端面，且主体框内呈矩形阵列状设置有七个伸缩清洗瓶；所述伸缩清 洗瓶上连接有进水管和出水管，且所述进水管内设置有一个只能够进行吸水的单向阀门， 并且出水管内设置有只能够实现喷水的单向阀门。 进一步的，所述喷洒冲洗结构还包括挤压板、滑动杆和受力板，所述挤压板滑动连 接在主体框内，且挤压板位于伸缩清洗瓶的上方位置；所述挤压板顶端面对称焊接有两根 滑动杆，且两根滑动杆顶部焊接有受力板，并且挤压板、滑动杆和受力板共同组成了伸缩清 洗瓶的滑动挤压式结构。 与现有技术相比，本发明具有如下有益效果： 改进了清洗结构，通过改进后能够实现运动式清洗以及水流喷射式清洗，且在运 动清洗过程中当放置桶带动医疗器件露出水面时还能够同步实现医疗器件的冲洗，从而可 提高冲洗效果，具体如下：第一，因每根滑动限位杆上均套接有弹性件，且四根滑动限位杆 和弹性件共同组成了放置桶的垂直向弹性复位结构，且当转轴转动时，在拨动块的拨动下 放置桶呈上下往复言运动状态，从而实现了放置桶内医疗器具在消毒液中反复运动清洗， 进而提高了消毒效果； 第二，因放置桶底端面呈矩形阵列状开设有若干个进水孔，且进水孔为锥形孔状 结构，当放置桶下落的时进水孔处挤压消毒液形成射流状，从而可实现医疗器械的冲击式 消毒，进而提高了消毒效果； 第三，因伸缩盒头端为倾斜式结构，当放置桶向下移动时，拨动臂与伸缩盒头端接 4 CN 111570379 A 说　明　书 3/5 页 触，此时一方面，因限位杆的限位伸缩盒无法实现转动，另一方面，拨动臂挤压伸缩盒头端 的倾斜面，此时伸缩盒呈收缩状态，且当放置桶在弹性件的弹力推动下向上移动时，拨动臂 与伸缩盒接触，伸缩盒在拨动臂的推动下进行角度转动并挤压受力板，此时在挤压板的挤 压下伸缩清洗瓶呈喷射状态，从而可实现放置桶将医疗器件从消毒液中举升漏出页面后伸 缩清洗瓶上和出水管的喷射清洗。 附图说明 图1是本发明的轴视结构示意图。 图2是本发明的剖视结构示意图。 图3是本发明图2的A处放大结构示意图。 图4是本发明图2的B处放大结构示意图。 图5是本发明图2另一方向上的轴视结构示意图。 图6是本发明图5的C处放大结构示意图。 图7是本发明图2的主视结构示意图。 图8是本发明图7的D处放大结构示意图。 图中，部件名称与附图编号的对应关系为： 1、清洗桶；2、放置结构；201、滑动限位杆；202、放置桶；20201、受力座；20202、拨动 臂；20203、放置网；20204、进水孔；203、弹性件；3、伺服电机；301、转轴；302、拨动块；4、喷洒 冲洗结构；401、主体框；402、伸缩清洗瓶；40201、进水管；40202、出水管；403、挤压板；404、 滑动杆；405、受力板；5、挤压结构；501、主体臂；502、安装座；503、限位杆；504、连接杆；505、 伸缩盒。
