技术摘要：

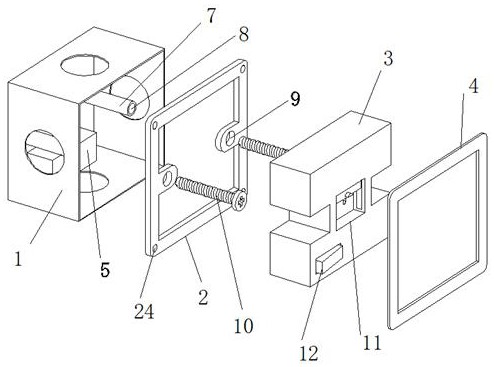

本发明涉及直流电源插座技术领域，具体涉及一种家用直流带开关无电弧电源插座，包括后座盒、底框、面板主体和外框，后座盒内部安装有直流电源，面板主体内部设有灭弧结构，灭弧结构包括磁吹铁芯、磁吹线圈、灭弧片和灭弧罩，磁吹线圈缠绕于磁吹铁芯的外壁，灭弧罩内部  全部
背景技术：
随着经济社会的飞速发展，商场、机房、学校等大型用电中心的设备不断增加，降 低这些设备能源消耗的任务已经非常迫切。在这些用电场所中存在着数量巨大的直流用电 设备，而其中绝大部分使用交流电供电，在工作时需要通过各个设备配备的交流适配器将 交流电转换成直流电供给设备使用，该过程的转换效率大多只有80％左右。所以如果可以 直接采用直流供电，那么将可以有效地提高效率、节约能源、保护环境。同时，随着电力系统 的发展，直流供电还将在智能电网、智能家居等领域发挥越来越重要的作用。 在直流供电系统中，直流插头插座作为直流用电设备与直流电源连接时必不可少 的电路连接器件十分重要。如今，市场上已有的直流插头插座大多为低电压、小电流，供小 型电子设备使用的直流插头插座，可以直接给手机，笔记本电脑等电子产品充电。 当插头在直流插座上插拔时，由于感性负载内的电流不能突变，负载两端将感应 一个极大的反向电动势来阻碍负载电流变化，这个感应电动势与输入电压叠加后将插头与 插座导电体之间的空气间隙击穿，产生高温电弧。电弧出现时产生的高温会烧蚀插头插座 导电零件，降低插头插座的使用寿命。同时，电弧的存在还容易引起人身触电事故，甚至引 起电气火灾，给人身和财产安全都带来重大隐患。所以，必须采取措施，在电源插座或开关 插座使用时迅速熄灭电弧，因此电弧燃烧和熄灭过程是电源插座或开关插座研究的重要内 容。 如申请号为201521075698.X的实用新型公开了种直流专用自带灭弧装置的插座 及其配套插头，插座部分包括：插座外壳、插座面板、插座导体，该直流灭弧插座还设有灭弧 导体及灭弧电路，其的正负极两端分别与灭弧导体的正负极电路连接，插座导体分别与电 源线正负极连接；配套插头部分包括：插头外壳、插头导体、单向二极管所述插头导体包括 正极、负极和接地极三端；插头导体正极为长圆柱体、负极为扁长方体，其正极接单向二极 管。该实用新型是在插座内部同时设置了灭弧导体和导电导体，杜绝了由于直流压差产生 放电的条件，从而达到灭弧的作用；但是该实用新型依旧存在很多不足之处，例如：灭弧导 体的成本高，灭弧性能不理想，易发生安全事故；插头易发生松动或者脱落，影响使用；插孔 易进灰、水汽等杂质，触点易腐蚀，影响电源插座的使用寿命。
技术实现要素：
本发明针对
