技术摘要：
本发明涉及一种脱模装置，尤其涉及一种建筑工程用光面地砖脱模装置。本发明要解决的技术问题是如何设计一种能够提高工作效率，并且节省人力的建筑工程用光面地砖脱模装置。本发明提供了这样一种建筑工程用光面地砖脱模装置，包括有：底座，其顶部中间转动式连接有放置  全部
背景技术：
地砖是一种地面装饰材料，也叫地板砖，用黏土烧制而成，规格多种，质坚、耐压耐 磨，能防潮。有的经上釉处理，具有装饰作用。多用于公共建筑和民用建筑的地面和楼面。光 面地砖是地砖的一种，光面地砖在制作时通常是由人工在模具内进行制作，制作完毕后，需 要对光面底座进行脱模处理。 目前，对光面地砖进行脱模的方式通常是由人工进行脱模的方式通常是人工将模 具掰弯进行脱模，上述方式操作需要耗费较长的时间，工作效率较低，并且在操作时需要人 工进行脱模，较为耗费人力。 因此，需要研发一种能够提高工作效率，并且节省人力的建筑工程用光面地砖脱 模装置。
技术实现要素：

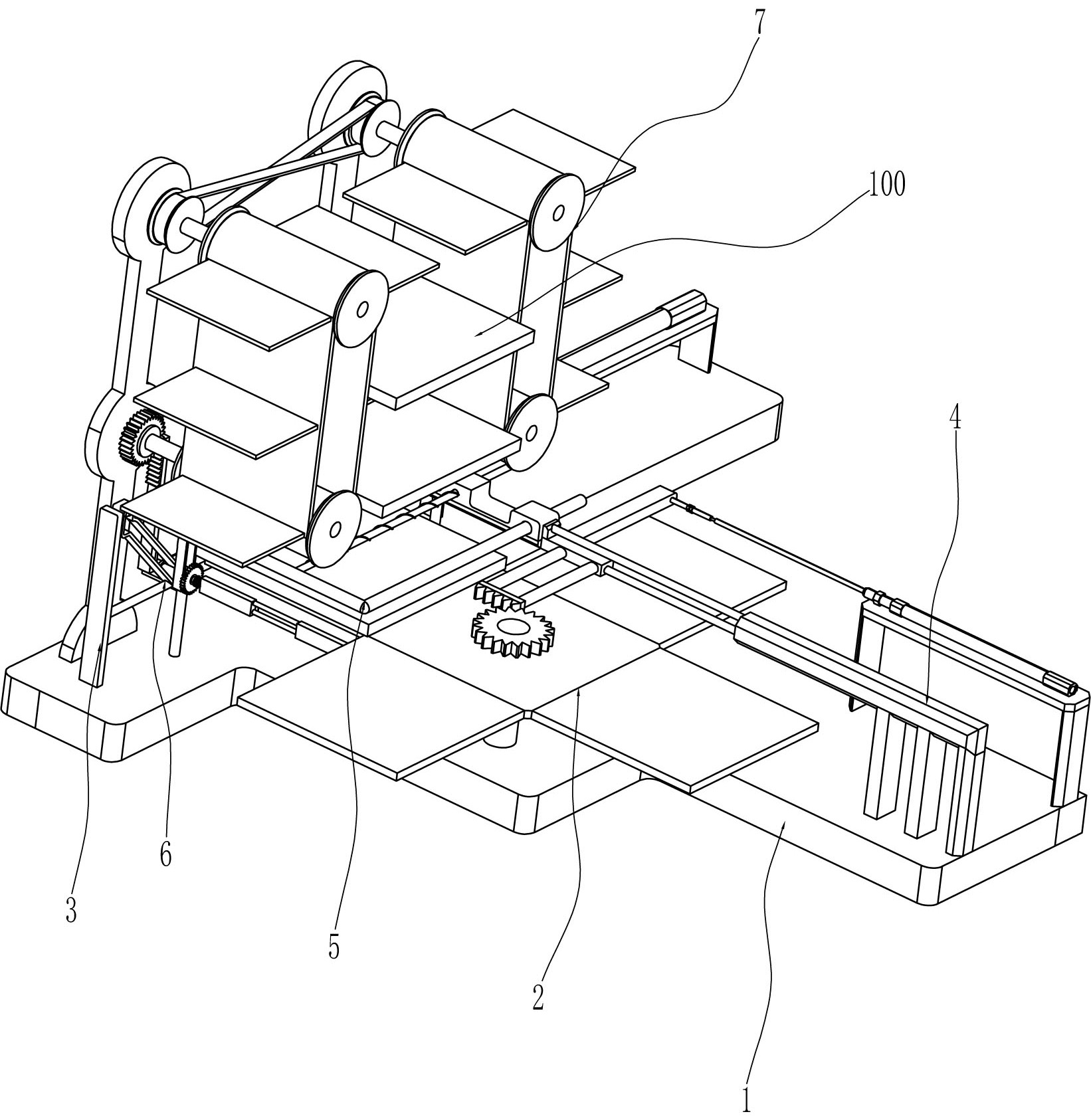

（1）要解决的技术问题 本发明为了克服上述方式操作需要耗费较长的时间，工作效率较低，并且在操作时需 要人工进行脱模，较为耗费人力的缺点，本发明要解决的技术问题是提供一种能够提高工 作效率，并且节省人力的建筑工程用光面地砖脱模装置。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种建筑工程用光面地砖脱模装置，包括 有底座，其顶部中间转动式连接有放置板；第一导轨，其连接在底座顶部一侧；导套，其连接 在底座顶部另一侧；滑动组件，其设置在导套与底座之间；移动组件，其设置在放置板与底 座之间。 优选地，滑动组件包括有第一气缸，其安装在底座靠近导套的一侧；第一滑动架， 其滑动式连接在导套上，第一滑动架与第一气缸的伸缩杆连接；第二滑动架，其滑动式连接 在第一滑动架上，第二滑动架与第一滑动架之间连接有弹性件。 优选地，移动组件包括有第二气缸，其安装在底座靠近第一导轨的一侧；导向框， 其滑动式连接在第一导轨上，导向框与第二气缸的伸缩杆连接；第二导轨，其连接在底座靠 近第一导轨的一侧，第二导轨上滑动式连接有滑块，滑块与导向框滑动配合；连接块，其转 动连接在滑块上，连接块上连接有卡板；扭力弹簧，其连接在滑块与连接块之间。 优选地，还包括有上料组件，上料组件包括有安装架，其为两个设置，两个安装架 均连接在底座靠近第二气缸的一侧，安装架上转动式连接有输送带，两个输送带相互交叉 传动连接；连接板，其为多块设置，多块连接板分别沿周向均匀间隔的连接在两侧输送带 上；第一单向离合器，其安装在其中一个输送带的其中一个传动轴连接，第一单向离合器上 连接有第一传动齿轮；直齿条，其连接在滑块上，直齿条与第一传动齿轮啮合；传动齿条，其 3 CN 111590741 A 说　明　书 2/4 页 连接在第一滑动架上；第二单向离合器，其连接在放置板的传动轴上，第二单向离合器上连 接有第二传动齿轮，第二传动齿轮会与传动齿条啮合。 优选地，还包括有驱动齿轮，其连接在连接块上；驱动齿条，其连接在第二导轨顶 部，驱动齿条会与驱动齿轮啮合。 （3）有益效果 1.本发明通过滑动组件和移动组件配合运作进行脱模，从而达到对光面地砖进行脱模 的效果。 2.本发明通过上料组件来添加带有光面地砖的模具，不需要人工频繁的添加，有 效的节省了人力。 3 .本发明在操作时只需要放置带有光面地砖的模具再将光面地砖即可，操作简 单，有效的提高了工作效率。 附图说明 图1为本发明的立体结构示意图。 图2为本发明的第一种部分立体结构图。 图3为本发明移动组件的局部立体结构图。 图4为本发明上料组件的立体结构图。 图5为本实用的第二种部分立体结构图。 附图中的标记为：1-底座，2-放置板，3-第一导轨，4-导套，5-滑动组件，51-第一气 缸，52-第一滑动架，53-第二滑动架，54-弹性件，6-移动组件，61-第二气缸，62-导向框，63- 第二导轨，64-滑块，65-连接块，66-卡板，67-扭力弹簧，7-上料组件，71-安装架，72-输送 带，73-连接板，74-第一单向离合器，75-第一传动齿轮，76-直齿条，77-传动齿条，78-第二 传动齿轮，79-第二单向离合器，8-驱动齿轮，9-驱动齿条。
