技术摘要：
本发明属于搅拌设备技术领域，尤其是一种能够加快搅拌效率的机械加工搅拌设备，针对现有的搅拌设备在进行搅拌加工时，原料会黏附在搅拌箱的内壁上而无法快速搅拌均匀的问题，现提出如下方案，其包括搅拌箱，搅拌箱的顶部连接有第一电机，第一电机的输出轴上连接有第一  全部
背景技术：
机械加工是指从原材料(或半成品)制成产品的全部过程。对机器生产而言包括原 材料的运输和保存，生产的准备，毛坯的制造，零件的加工和热处理，产品的装配、及调试， 油漆和包装等内容。生产过程的内容十分广泛，现代企业用系统工程学的原理和方法组织 生产和指导生产，将生产过程看成是一个具有输入和输出的生产系统。 在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或 者半成品的过程称为工艺过程。它是生产过程的主要部分。工艺过程又可分为铸造、锻造、 冲压、焊接、机械加工、装配等工艺过程，机械制造工艺过程一般是指零件的机械加工工艺 过程和机器的装配工艺过程的总和，其他过程则称为辅助过程，例如运输、保管、动力供应、 设备维修等。工艺过程又是由一个或若干个顺序排列的工序组成的，一个工序由有若干个 工步组成，在机械加工过程中经常会需要对原料进行搅拌。 现有的搅拌设备在进行搅拌加工时，原料会黏附在搅拌箱的内壁上而无法快速搅 拌均匀。
技术实现要素：

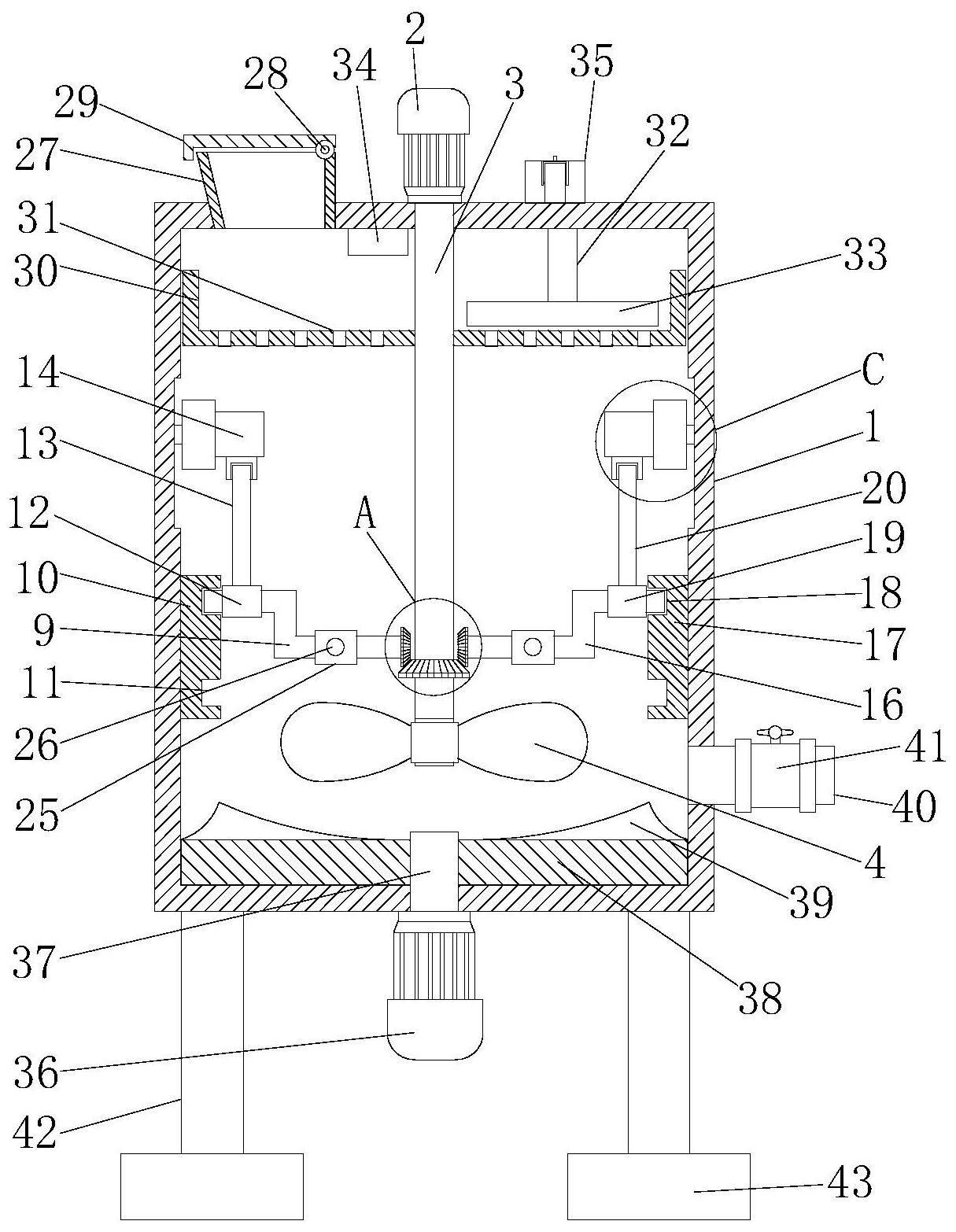

本发明的目的是为了解决现有的搅拌设备在进行搅拌加工时，原料会黏附在搅拌 箱的内壁上而无法快速搅拌均匀的缺点，而提出的一种能够加快搅拌效率的机械加工搅拌 设备。 为了实现上述目的，本发明采用了如下技术方案： 一种能够加快搅拌效率的机械加工搅拌设备，包括搅拌箱，所述搅拌箱的顶部固定连 接有第一电机，第一电机的输出轴上固定连接有第一滚轴，第一滚轴的底端延伸至搅拌箱 内并固定连接有搅拌叶轮，第一滚轴上固定套设有第一锥齿轮，第一锥齿轮上啮合设置有 第二锥齿轮与第三锥齿轮，第二锥齿轮的一侧固定连接有第二滚轴的一端，第二滚轴的另 一端固定连接有第一摇杆的一端，搅拌箱的侧面内壁上固定连接有第一限位块，第一限位 块的一侧开设有第一环形槽，第一摇杆的另一端滑动连接在第一环形槽内，第一摇杆上固 定套设有第一轴承，第一轴承上固定连接有第一连杆的一端，第一连杆的另一端铰接连接 有第一固定块，第三锥齿轮的一侧固定连接有第三滚轴的一端，第三滚轴的另一端固定连 接有第二摇杆的一端，搅拌箱的侧面内壁上固定连接有第二限位块，第二限位块的一侧开 设有第二环形槽，第二摇杆的另一端滑动连接在第二环形槽内，第二摇杆上固定套设有第 二轴承，第二轴承上固定连接有第二连杆的一端，第二连杆的另一端铰接连接有第二固定 块，第一固定块与第二固定块上固定连接有同一个环形铲，搅拌箱的侧面内壁上开设有多 个滑槽，多个滑槽内均滑动连接有滑块，多个滑块均固定连接在环形铲上。 4 CN 111569707 A 说　明　书 2/5 页 优选的，所述第二滚轴与第三滚轴上均固定套设有第三轴承，第三轴承的两端均 固定连接有第一定位杆的一端，第一定位杆的另一端固定连接在搅拌箱的侧面内壁上。 优选的，所述搅拌箱的顶部内壁上固定连接有进料斗，进料斗的一侧内壁上顶部 固定连接有中心轴，中心轴上转动套设有盖板。 优选的，所述第一滚轴上固定套设有分流盘，分流盘与搅拌箱的内壁紧密贴合，分 流盘的底部开合有多个分流孔。 优选的，所述搅拌箱的顶部内壁上固定连接有第二定位杆的一端，第二定位杆的 另一端固定连接有刮板，刮板与分流孔相配合。 优选的，所述搅拌箱的顶部内壁上固定设置有接触感应器，搅拌箱的顶部固定连 接有报警器，接触感应器与报警器电性连接。 优选的，所述搅拌箱的底部固定连接有第二电机，第二电机的输出轴上固定连接 有第四滚轴的一端。 优选的，所述第四滚轴的另一端延伸至搅拌箱内并固定套设有转盘，转盘上固定 设置有搅拌槽。 优选的，所述搅拌箱的一侧内壁上固定连接有出料管的一端，出料管上固定设置 有出料阀。 优选的，所述搅拌箱的底部固定连接有三个撑杆的一端，撑杆的底部固定连接有 撑板。 与现有技术相比，本发明的优点在于： 1.本发明在第一滚轴转动时，可以通过第一锥齿轮来转动第二锥齿轮与第三锥齿轮， 进而可以转动第二滚轴与第三滚轴，在第一摇杆与第二摇杆转动时，可以通过第一连杆与 第二连杆来推动环形铲不断的上下滑动，进而可以将搅拌箱内壁上的原料刮落，加快搅拌 效率。 2.本发明在第一滚轴上设置有分流盘，原料通过进料斗进入到分流盘上时，可以 在刮板的不断推动下从多个分流孔中分散落下，可以使得混合原料尽可能分散开来，加快 搅拌效率。 附图说明 图1为本发明提出的一种能够加快搅拌效率的机械加工搅拌设备侧视剖面的结构 示意图； 图2为本发明提出的一种能够加快搅拌效率的机械加工搅拌设备俯视剖面的结构示意 图； 图3为本发明提出的一种能够加快搅拌效率的机械加工搅拌设备图1中A部分的结构示 意图； 图4为本发明提出的一种能够加快搅拌效率的机械加工搅拌设备图2中B部分的结构示 意图； 图5为本发明提出的一种能够加快搅拌效率的机械加工搅拌设备图1中C部分的结构示 意图。 图中：1搅拌箱、2第一电机、3第一滚轴、4搅拌叶轮、5第一锥齿轮、6第二锥齿轮、7 5 CN 111569707 A 说　明　书 3/5 页 第三锥齿轮、8第二滚轴、9第一摇杆、10第一限位块、11第一环形槽、12第一轴承、13第一连 杆、14第一固定块、15第三滚轴、16第二摇杆、17第二限位块、18第二环形槽、19第二轴承、20 第二连杆、21第二固定块、22环形铲、23滑槽、24滑块、25第三轴承、26第一定位杆、27进料 斗、28中心轴、29盖板、30分流盘、31分流孔、32第二定位杆、33刮板、34接触感应器、35报警 器、36第二电机、37第四滚轴、38转盘、39搅拌槽、40出料管、41出料阀、42撑杆、43撑板。
