技术摘要：
本发明公开了一种吸油烟机，包括集烟罩和设置在集烟罩上方的风机架，所述集烟罩内侧形成有向上凹陷的集烟腔，所述集烟罩在集烟腔的顶部开设有主进风口，其特征在于：所述集烟罩在前后方向上的尺寸不大于400mm，所述集烟罩底部在吸油烟机使用状态下与吸油烟机下方的灶台  全部
背景技术：
吸油烟机已成为现代家庭中不可或缺的厨房家电设备之一。吸油烟机是利用流体 动力学原理进行工作，通过安装在吸油烟机内部的离心式风机吸排油烟，并使用滤网过滤 部分油脂颗粒。离心式风机包括蜗壳、安装在蜗壳中叶轮及带动叶轮转动的电机。当叶轮旋 转时，在风机中心产生负压吸力，将吸油烟机下方的油烟吸入风机，经过风机加速后被蜗壳 收集、引导排出室外。 目前，市面上常见的吸油烟机包括顶吸式和侧吸式。顶吸式吸油烟机采用油烟升 腾原理，在灶台的正上方产生负压区，吸排烹饪时产生的自然上升的油烟，其优点是外观时 尚简洁、风量较大，适合于空间较大，能够捕捉距离灶台较远的油烟，缺点是安装高度离灶 台较远，在小油烟量烹饪状态下，锅上方的油烟易受到环境空气产生的扰动造成油烟向四 周逃逸，导致吸油烟效果较差。侧吸式的吸油烟机动力源离灶台较近，将大部分距离灶台较 近的油烟以弧线形式吸走，其优点是机身薄，操作不易碰头，在小油烟量烹饪状态下，由于 其安装高度较低，负压区距离烟源较近，吸油烟效果好，其缺点是无大的集烟腔，当公共烟 道背压较大时或爆炒油烟大时，吸烟口无法再油烟升腾前将油烟全部吸入，将导致一定的 油烟逃逸。
技术实现要素：

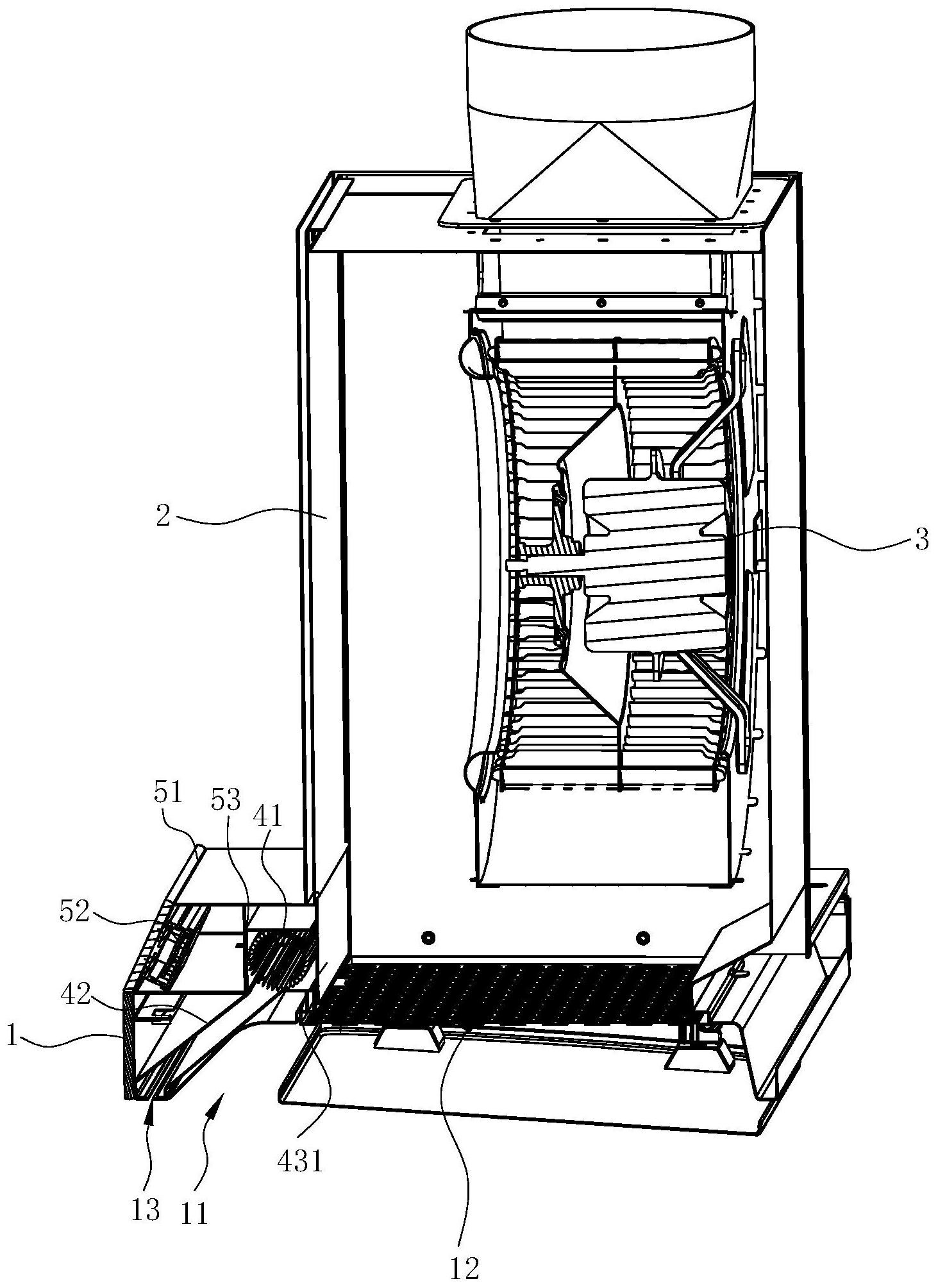

本发明所要解决的技术问题是针对上述现有技术存在的不足，提供一种吸油烟 机，既能使得负压区与烟源靠近，提升吸油烟效果，又能具有较大的集烟腔，防止油烟逃逸。 本发明解决上述技术问题所采用的技术方案为：一种吸油烟机，包括集烟罩和设 置在集烟罩上方的风机架，所述集烟罩内侧形成有向上凹陷的集烟腔，所述集烟罩在集烟 腔的顶部开设有主进风口，其特征在于：所述集烟罩在前后方向上的尺寸不大于400mm，所 述集烟罩底部在吸油烟机使用状态下与吸油烟机下方的灶台之间的距离为450～550mm。 由于集烟罩纵深较小，为避免前侧跑烟，所述集烟罩前侧底部开设有进烟口，所述 吸油烟机还包括用于将油烟从进烟口吸入风机架内的辅助吸烟结构。 优选的，为便于从集烟罩前侧底部吸入油烟，并排入风机架内，所述辅助吸烟结构 包括辅助风机和将进烟口和辅助风机之间流体连通的引流器，所述风机架前侧开设有使得 辅助风机和风机架内部流体连通的辅助进风口。 为使得油烟加速吸入，所述进烟口呈在左右方向上延伸的细长条形，所述引流器 由前至后逐渐向上倾斜延伸、并且口径逐渐缩小。 优选的，为使得油烟平稳吸入，所述辅助风机为贯流风机，所述辅助风机的进风口 朝向前侧下方与引流器连通，所述辅助风机的出风口则朝向后侧、与风机架内连通。 为避免在辅助吸烟结构未开启时影响主进风口的吸入，所述辅助吸烟结构还包括 3 CN 111735087 A 说　明　书 2/4 页 设置在辅助进风口处、从而能打开或关闭辅助进风口的风门组件。 优选的，为便于挡板可在负压作用下即能打开或关闭辅助进风口，而无需外部动 力，所述风门组件包括在风机架内侧翻转的、由磁性材料制成的挡板，以及固定设置在风机 架外侧的、能对挡板产生磁吸力的电磁铁。 优选的，所述挡板的上端与风机架转动连接、并且转动轴在左右方向上延伸，所述 电磁铁设置在风机架外侧、辅助进风口下方的位置。 为便于控制辅助吸烟结构的开启，所述集烟罩前侧底部还设置有用于检测油烟浓 度、从而控制辅助风机和电磁铁的烟雾传感器。 优选的，为便于隐藏设置辅助吸烟结构，所述集烟罩上方、位于辅助进风口前侧的 位置设置有开关组件，所述开关组件包括开关盒和设置在开关盒内的开关，所述开关盒内 还设置有纵向延伸的隔板、从而将开关盒内分为前后两个独立的容置空间，所述开关设置 在隔板前侧的容置空间内，所述辅助风机设置在隔板后侧的容置空间内。 与现有技术相比，本发明的优点在于：通过合理设置集烟腔的高度和纵深，既能够 使得负压区距离油烟源头更近，吸烟效果更好，同时保持较大的集烟腔，防跑烟效果更好， 集成了顶吸和侧吸式吸油烟机的优点；设置辅助吸烟结构防止集烟罩纵深较小的情况下， 在前侧产生的跑烟；开关组件的设置位置，完美符合人体工程学，操作方便，且便于隐藏设 置辅助吸烟结构。 附图说明 图1为本发明实施例的吸油烟机的示意图； 图2为本发明实施例的吸油烟机的仰视图； 图3为本发明实施例的吸油烟机关闭状态剖视图； 图4为本发明实施例的吸油烟机的辅助吸烟结构； 图5为本发明实施例的吸油烟机打开状态剖视图； 图6为本发明实施例的吸油烟机打开状态局部示意图； 图7为本发明实施例的吸油烟机安装状态示意图。
