技术摘要：
本发明实施例公开了一种拍摄装置、电子设备及控制方法，该拍摄装置包括：电路板、透镜组件、感光芯片组件和驱动组件，透镜组件安装于所述电路板，透镜组件相对于电路板固定设置，透镜组件包括透镜本体；感光芯片组件安装在透镜和电路板之间，感光芯片组件朝向透镜本体  全部
背景技术：
相关技术中的拍摄装置，一般都是将芯片的位置固定，通过移动镜头来达到对焦 的目的，如图1所示，将芯片2的位置固定，在拍摄近距物体1时，镜头4靠近取景孔3，取景孔3 较小；拍摄远距物体1，镜头4远离取景孔3，需要取景孔3较大才能实现；而为了追求极致外 观，需要将取景孔3设置得越来越小。 可见，通过移动镜头的对焦方式来拍摄远距物体时，远距离拍摄时较大的取景孔 与极致外观追求较小的取景孔之间的需求相矛盾。
技术实现要素：

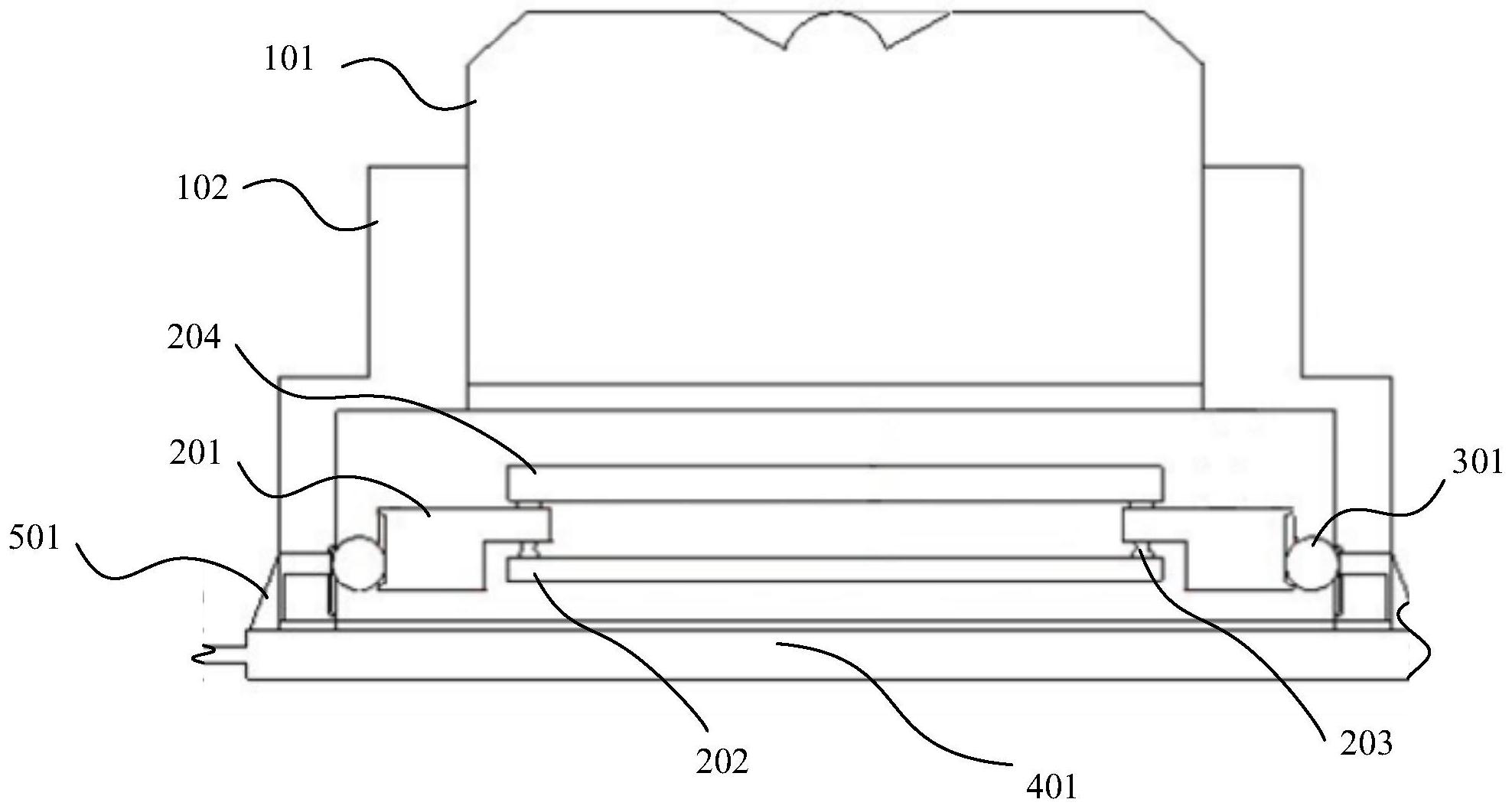

本发明实施例提供一种拍摄装置及电子设备，能够解决远距离拍摄时较大的取景 孔与极致外观追求较小的取景孔之间矛盾的问题。 为了解决上述技术问题，本发明是这样实现的： 第一方面，本发明实施例提供了一种拍摄装置，应用于电子设备，该装置包括： 电路板； 透镜组件，所述透镜组件安装于所述电路板，所述透镜组件相对于所述电路板固 定设置，所述透镜组件包括透镜本体； 感光芯片组件，所述感光芯片组件安装在所述透镜本体和所述电路板之间，所述 感光芯片组件朝向所述透镜本体设置，所述感光芯片组件可移动，所述感光芯片组件与所 述电路板电连接； 驱动组件，所述驱动组件与所述感光芯片组件相连，所述驱动组件驱动所述感光 芯片组件在靠近或远离所述透镜本体的方向上移动。 第二方面，本发明实施例提供了一种电子设备，包括如第一方面中所述的拍摄装 置。 第三方面，本发明实施例公开了一种拍摄装置的控制方法，包括： 接收用户的输入； 响应于所述输入，所述驱动组件驱动所述感光芯片组件在靠近或远离所述透镜本 体的方向上移动，以对焦目标对象。 在本发明实施例中，通过将透镜组件固定，驱动组件驱动感光芯片组件在靠近或 远离透镜本体的方向上移动，从而实现对焦，进而较小的取景孔就可以满足远距离拍摄，能 够解决远距离拍摄时较大的取景孔与极致外观追求较小的取景孔之间的矛盾。 附图说明 图1为相关技术中镜头位置不同导致取景孔开孔大小不同的示意图； 4 CN 111601021 A 说　明　书 2/7 页 图2为本发明实施例公开的拍摄装置的示意图之一； 图3为本发明实施例公开的拍摄装置的爆炸示意图； 图4为本发明实施例公开的拍摄装置的示意图之二； 图5为本发明实施例公开的拍摄装置的示意图之三； 图6为本发明实施例公开的拍摄装置的示意图之四。 附图标记说明： 1-对焦物体、2-芯片、3-取景孔、4-镜头； 101-透镜本体、102-支撑架；103-第一导电槽； 201-基板、202-感光芯片、203-第一连接件、204-滤光片；205-第二导电槽； 206-通光孔； 301-第二连接件； 401-电路板； 501-第三连接件； 601-磁性元件、602-线圈、603-形状记忆合金件； 701-检测元件。
