技术摘要：
本发明公开了一种具有角度调整功能的犁耙，包括上犁架、下犁架、前转轴、前转向头、前定位螺栓、后转轴、后转向头、后定位螺栓、高度调节头、高度调节螺栓、角度调节器、犁头、连杆和犁尖。根据丘陵地带地形的不同，可对犁耙各个部件的角度进行调节，最终实现对犁头角  全部
背景技术：
： 犁是一种耕地的农具，是由在一根横梁端部的厚重的刃构成。其通常系在一组牵引它 的牲畜或机动车上，也有用人力来驱动的，用来破碎土块并耕出槽沟从而为播种做好准备。 我国地域辽阔，自然条件复杂，在耕作方面，不同地区有不同的要求，特别是水田和旱田，在 耕作的农业技术要求方面差异很大。所以，系列犁主要分为两大类：南方水田犁系列和北方 旱作铧式犁系列。在每一系列内又根据土壤比阻(单位耕作断面上的土壤阻力)大小，分为 中型、重型或加强型等不同型号。针对平原地带，普遍使用大型农耕设备，其耕作面积大，具 有工作效率高的优点，但是针对地形较为复杂的丘陵地带的耕作需求，这种应用与平原地 带的大型设备则不适用，因丘陵地带斜度角度，且不规则，因此需要一种可根据实际地形进 行角度调节的犁耙，以提高耕作效率和耕作质量。
技术实现要素：

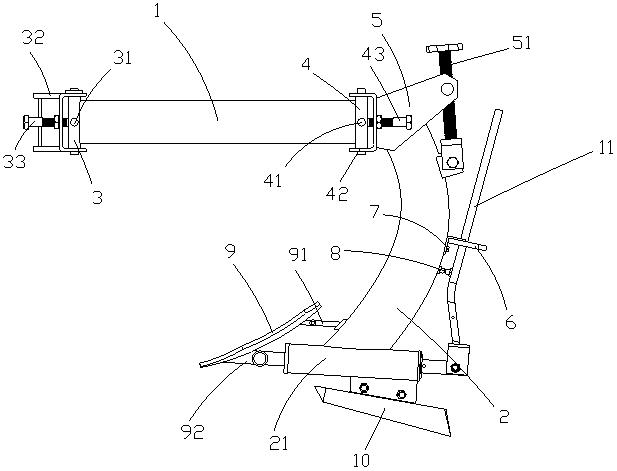

： 本发明所要解决的技术问题是：提供一种能够适应丘陵地带耕地的具有角度调整功能 的犁耙。 为了解决上述技术问题，本发明是通过以下技术方案实现的：一种具有角度调整 功能的犁耙，包括上犁架、下犁架、前转轴、前转向头、前定位螺栓、后转轴、后转向头、后定 位螺栓、高度调节头、高度调节螺栓、角度调节器、犁头、连杆和犁尖，所述前转轴和后转轴 分别固定安装在上犁架的前、后两端，所述前转向头转动安装在前转轴上，所述前定位螺栓 后端螺接安装在前转向头上，所述前转轴、后转轴上分别呈环形阵列设置有至少四个第一 定位孔、第二定位孔，所述前定位螺栓的前端安装在第一定位孔内，所述后转向头转动安装 在后转轴上，所述后定位螺栓后端螺接安装在后转向头上，所述后定位螺栓前端安装在第 二定位孔内，所述高度调节头通过转轴转动安装在下犁架上，所述高度调节头还与后转向 头固定连接，所述高度调节螺栓上端与高度调节头螺接固定，所述高度调节螺栓下端与下 犁架铰接，所述下犁架底部固定设置有滑套，所述滑套底部固定安装犁尖，所述滑套内滑动 安装有滑动杆，所述滑动杆前端与犁头铰接，所述滑动杆后端与角度调节杆固定连接，所述 连杆前端与犁头铰接，所述连杆后端与下犁架固定连接，所述角度调节器前端开设有长圆 孔，所述角度调节器前端通过压紧螺栓固定安装在下犁架上，所述角度调节器上开设有数 个定位槽，所述角度调节杆置于定位槽内，所述双头伸缩螺杆的两端分别螺接安装在下犁 头、角度调节杆上，所述角度定位上还螺接安装有与定位槽相配合的定位销。 作为优选，所述下犁头上设置有用于定位卡槽，所述角度调节器前端嵌入安装在 定位卡槽内。 作为优选，所述角度调节器上设置的定位槽的深度尺寸自前向后呈线性递增设 置。 作为优选，所述角度调机器上设置的各个定位槽的间距相等。 作为优选，所述滑套上还螺接安装有用于将滑动杆压紧的压紧销。 3 CN 111587615 A 说　明　书 2/3 页 与现有技术相比，本发明的有益之处是：根据丘陵地带地形的不同，可对犁耙各个 部件的角度进行调节，最终实现对犁头角度的调节，首先将前定位螺栓、后定位螺栓松开， 前定位螺栓、后定位螺栓插入不同的第一定位孔、第二定位孔内，可实现下犁架与机电车之 间角度的调节，通过拧紧或松开高度调节螺栓，可实现上犁架与下犁架之间角度的调节，通 过将角度调节杆嵌入在不同的定位槽内，并利用杠杆作用推动或拉动滑动杆，可实现犁头 倾斜角度的调节，本犁耙具有适用性强的优点，提高了丘陵地带的耕作质量和耕作效率。 附图说明： 下面结合附图对本发明进一步说明。 图1是本发明的主视图。 图2是本发明的俯视图。 图3是角度调节器的结构示意图。
