技术摘要：

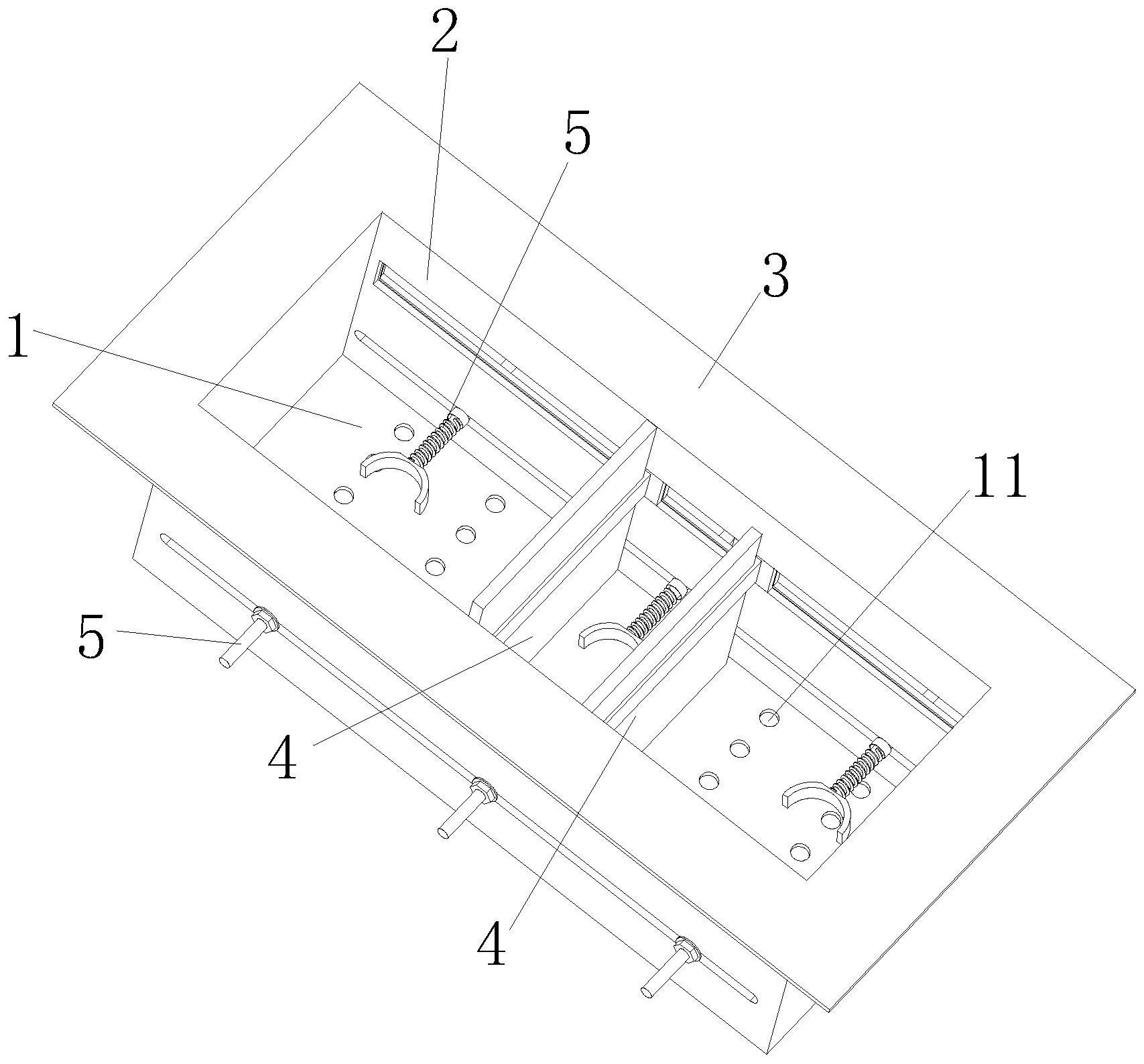

本发明涉及一种分隔式定植篮。包括长方形底板、篮体、凸边、以及分隔组件，底板上分布有多个透水孔；篮体设置有导向滑道，每组分隔组件均包括滑块、固定连接板、以及分隔板，在底板上表面的中部设有一排沿底板长度方向依次间隔设置的插孔，所述分隔板的底部在与插孔相  全部
背景技术：
定植篮是植物进行水培的装置。目前现有的定植篮的形状大小大都是固定的，无 法适应不同植物的水培需要，当植物的根系等比较大时，就需要更换大尺寸的定植篮，缺少 灵活性。而且现有的定植篮缺少固定装置，植物的放置不够稳固，容易出现倒伏。即使有部 分定植篮内设有固定装置，但多数固定装置调节起来比较麻烦，操作较复杂。
技术实现要素：
本发明的目的在于：提供一种分隔式定植篮,该定植篮中的分隔组件可以沿篮体 的长度方向进行调整从而能将篮体的内部空腔分隔成不同大小的区域空间，以便适应不同 大小植物的水培，具有灵活性高，操作简单，适用范围广的特点。 本发明通过如下技术方案实现：一种分隔式定植篮，其特征在于：包括水平设置的 长方形底板、围设在底板边缘四周并向上竖直延伸且横截面为长方形的篮体、设置在篮体 上端外边缘的并向远离篮体中心的水平方向向外延伸设置的凸边、以及一组以上沿篮体的 长度方向依次间隔设置在篮体内部空腔中用来将篮体内部空腔沿长度方向分隔成不同单 元空腔的分隔组件，所述底板上均匀地分布有多个穿透其上下两平面的透水孔； 所述篮体在其沿长度方向延伸的两个竖置侧壁的对应高度位置上分别设置有沿 其长度方向水平延伸设置的导向滑道，所述导向滑道贯通对应的篮体侧壁的内部和外部， 在所述导向滑道上端滑道壁的中部设有向下凸起并沿导向滑道延伸方向延伸的上轨道，导 向滑道下端滑道壁的中部设有向上凸起并沿导向滑道延伸方向延伸的下轨道； 每组分隔组件均包括两个分别滑动连接在两个对应的导向滑道中的滑块、设置在 篮体内部空腔中的并垂直固定连接在两个滑块之间的固定连接板；所述滑块的上表面设有 用来与导向滑道的上轨道相配合插接安装的并向下凹陷的上凹槽，滑块的下表面设有用来 与导向滑道的下轨道相配合插接安装的并向上凹陷的下凹槽，所述滑块滑动连接在导向滑 道的上轨道和下轨道之间，所述固定连接板的中部设有沿竖直方向穿透固定连接板上下两 表面的分隔板安装槽，每组分隔组件还包括自上而下插装在分隔板安装槽中的并向下延伸 至底板上表面的用于将篮体的内部空腔在长度方向上分隔成不同单元空腔的分隔板，在底 板上表面的中部设有一排沿底板长度方向依次间隔设置的插孔，所述分隔板的底部在与插 孔相对应的位置设有向下凸出的并能伸入至对应插孔中的插件。 为了更好的实施本方案,还提供如下优化方案： 为了便于在平行篮体的宽度方向上对植物进行固定和调节，所述篮体在其沿长度 方向延伸的两个竖置侧壁的对应高度位置上还分别设置有位于导向滑道下方的且与导向 滑道平行延伸设置的安装槽，所述分隔式定植篮还包括两组以上分别设置在篮体内部不同 分隔单元空腔中的用于固定植物的可调固定装置，每组可调固定装置包括两个分别连接在 4 CN 111587777 A 说　明　书 2/4 页 两个对应安装槽中的可调固定组件； 所述可调固定组件包括螺纹杆、弧形块、压缩弹簧、以及调节螺母；所述螺纹杆活 动穿设在对应安装槽中并沿平行于篮体的宽度方向在篮体的内部空腔中延伸，所述弧形块 固定连接在螺纹杆内部一端的端部上且弧形块的弧形凹部朝向靠近另一个安装槽的一侧， 所述压缩弹簧套接在螺纹杆的外周且两端分别顶压在弧形块的弧形凸部侧壁和篮体内侧 壁上，所述调节螺母螺纹连接在螺纹杆上并锁合在篮体的外侧壁上。 优选地，所述可调固定组件还包括设置在压缩弹簧和调节螺母之间的回转体，所 述回转体包括套接在螺纹杆外周壁上的第一环形圈和第二环形圈，所述第一环形圈的外周 延伸至安装槽中并与安装槽滑动连接，所述第二环形圈同轴固定连接在第一环形圈的内部 端口上且第二环形圈的外径大于安装槽的上下两侧槽壁之间的槽宽大小，所述第二环形圈 靠近安装槽的轴向一侧的端面卡接在篮体与安装槽相邻的内侧壁上，所述压缩弹簧的两端 分别顶压在弧形块的弧形凸部侧壁和与第二环形圈远离安装槽的轴向一侧的端面上。 优选地，在第二环形圈远离安装槽的轴向一侧的端面上环设有一圈方便压缩弹簧 进行安装的环形凹槽。 为了适应不同植物的根系，所述篮体下端四个角的内侧边缘设置有向靠近篮体中 心的方向水平延伸设置的支撑体，所述底板的数量为两个以上，各个底板上透水孔的孔径 大小不一，所述底板能置换安装在支撑体的上表面。 较之前技术而言，本发明的有益效果为： 1.本发明一种分隔式定植篮,该定植篮中的分隔组件可以沿篮体的长度方向进行 调整从而能将篮体的内部空腔分隔成不同大小的区域空间，以便适应不同大小植物的水 培，具有灵活性高，操作简单，适用范围广的特点。 2.本发明一种分隔式定植篮,该定植篮中的可调固定装置可以在平行于篮体的宽 度方向上对植物进行调整并固定。在可调固定组件中，当可调螺母旋紧时，螺纹杆向篮体外 伸出，压缩弹簧继续被压缩，弧形块能向远离另一弧形块一侧的方向运动，当调节螺母旋松 时，压缩弹簧被部分释放并推动弧形块和螺纹杆向靠近远离另一弧形块一侧的方向运动， 通过上述调整动作可以将植物进行固定，而且操作动作简单。 3.本发明一种分隔式定植篮,可调固定组件上设有回转体，回转体上第一圈体和 第二圈体能方便可调固定组件在安装槽的延伸方向上滑动调整位置。 4.本发明一种分隔式定植篮,其中底板是可更换的，且各个底板上的定植孔的孔 径大小不同，能适应不同植物根系的水培需要。 附图说明 图1为本发明分隔式定植篮的三维结构示意图； 图2为本发明分隔式定植篮的去除可调固定装置的三维结构示意图； 图3为本发明分隔式定植篮中底板和篮体的三维结构示意图一； 图4为图3中A的放大示意图； 图5为本发明分隔式定植篮中底板和篮体的三维结构示意图二； 图6为图5中B的放大示意图； 图7为本发明分隔式定植篮中分隔组件的爆炸示意图一； 5 CN 111587777 A 说　明　书 3/4 页 图8为本发明分隔式定植篮中分隔组件的爆炸示意图二； 图9为本发明分隔式定植篮的主视图； 图10为图9中C-C剖视图； 图11为本发明分隔式定植篮中可调分隔组件的爆炸示意图； 图12为本发明分隔式定植篮中底板进行置换的使用状态示意图。 标号说明：1-底板、11-透水孔、12-插孔、2-篮体、21-导向滑道、211-上轨道、212- 下轨道、22-安装槽、23-支撑体、3-凸边、4-分隔组件、41-滑块、  411-上凹槽、412-下凹槽、 42-固定连接板、421-分隔板安装槽、43-分隔板、431-插件、5-可调固定组件、51-螺纹杆、 52-弧形块、53-压缩弹簧、54-调节螺母、55-回转体、551-第一环形圈、552-第二环形圈、 553-环形凹槽。
