技术摘要：
本发明公开了一种地埋式分类垃圾箱，属于垃圾箱领域。一种地埋式分类垃圾箱，包括：箱体、锂电池与框架，所述框架整体呈长方体形，而且中空，所述箱体放置在框架内部；所述框架的顶部设置有外沿，顶部安装两个垃圾箱，分别是不可回收垃圾箱和可回收垃圾箱，所述箱体整  全部
背景技术：
近年来，人们对生活环境的要求越来越高，而为了进一步改善城市居住环境，市面 上出现了地埋式垃圾箱。这种垃圾箱的主体部分设置于地下，仅有箱盖部分设置于地面上， 以提高垃圾箱的美观度，减少异味的扩散。 但现有地埋式垃圾箱至出现后并未广泛的普及，仍然具有使用不便之处。现有的 地埋式垃圾箱不具备压缩功能，无法对内部垃圾进行压缩，空间利用率较差。并且由于垃圾 分散，取出垃圾比较麻烦。
技术实现要素：

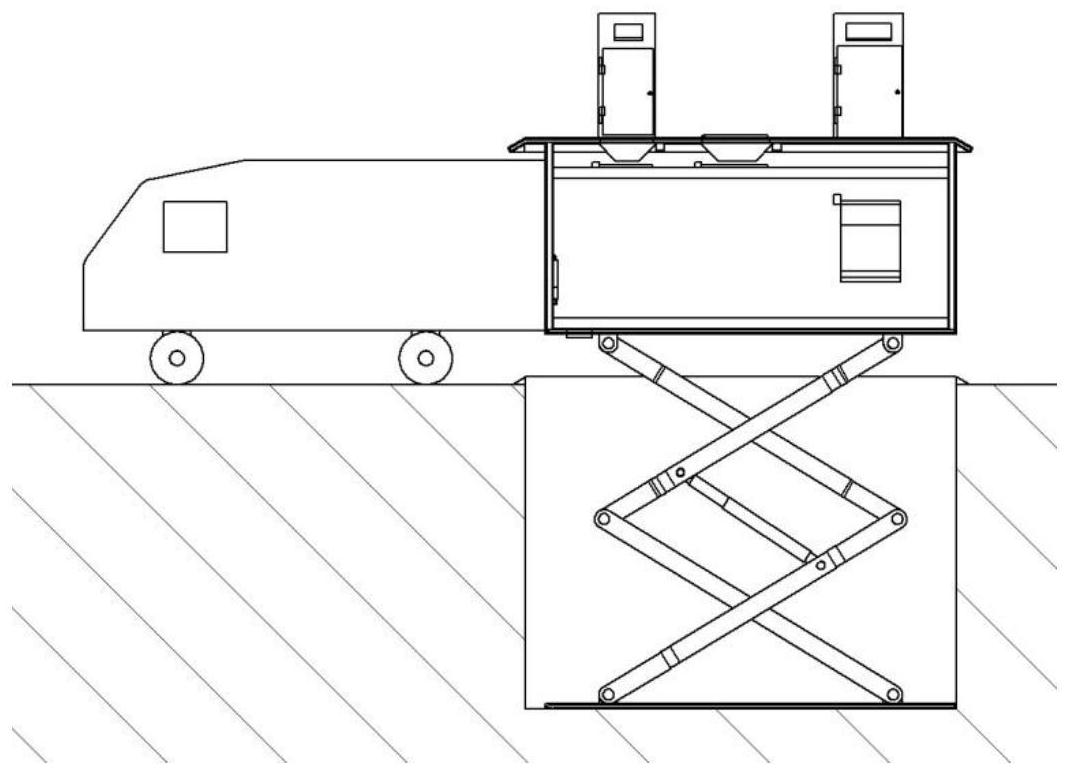

针对现有技术的不足，本发明提出了地埋式分类垃圾箱。 本发明的目的可以通过以下技术方案实现： 一种地埋式分类垃圾箱，包括：箱体、锂电池与框架， 所述框架整体呈长方体形，而且中空，所述箱体放置在框架内部；所述框架的顶部 设置有外沿，顶部安装两个垃圾箱，分别是不可回收垃圾箱和可回收垃圾箱， 所述箱体整体呈长方体形，所述箱体左侧有箱门Ⅰ，所述箱体与箱门Ⅰ上方通过两 个连接销Ⅰ连接，下方通过两个连钩连接，分别使用两个液压杆Ⅰ操作连钩控制箱门Ⅰ的开 闭；所述箱体的上方设置电动门Ⅱ和电动门Ⅲ，并由所述电机Ⅱ和电机Ⅲ作用电动门Ⅱ和 电动门Ⅲ的开闭；所述箱体的右前方开有一个方形门，设置了电动门Ⅳ，用所述电机Ⅳ控制 电动门Ⅳ的开闭； 所述箱体内部放置有压板，所述压板外侧与箱体内表面紧密接触，所述压板分别 和两个液压杆Ⅱ通过连接销Ⅲ连接，所述箱体分别和两个所述液压杆Ⅱ通过连接销Ⅲ连 接。 进一步地，所述不可回收垃圾箱安装在框架顶部左侧，下方开设有电动门Ⅴ，所述 框架上还设有漏斗ll；通过作用电机Ⅴ可以控制所述电动门Ⅴ的开闭，可以使垃圾经过漏 斗Ⅱ进入所述箱体，漏斗Ⅱ下方安装了超声波传感器Ⅱ；所述不可回收垃圾箱前方设置有 箱门Ⅱ，并配有电磁锁Ⅰ，上前方开有投放口Ⅰ，所述可回收垃圾箱安装在框架顶部右侧，所 述可回收垃圾箱前方设置有箱门Ⅲ，并配有电磁锁Ⅱ，上前方开有投放口Ⅱ，所述可回收垃 圾箱顶部内侧安装有超声波传感器Ⅲ，内部放置有垃圾桶；所述框架上方设置有电动门Ⅰ， 通过作用电机Ⅰ，控制所述电动门Ⅰ的开闭；框架下侧安装漏斗Ⅰ，可与所述箱体连通，所述漏 斗l下方安装了超声波传感器Ⅰ。 进一步地，所述框架的顶部下方安装有GPS、GPRSDTU。 进一步地，所述框架下方设有连杆，所述框架的下方与所述连杆通过连接销Ⅱ连 接；所述连杆呈X形连接，所述连杆中间对称安装有两个液压杆Ⅲ；所述地面设置有匹配所 4 CN 111591629 A 说　明　书 2/4 页 述框架与所述箱体的坑，所述坑外围砌有三角外沿与所述框架的外沿匹配，所述坑底部与 连杆通过连接销Ⅱ固定。 进一步地，所述箱体内部放置有STM32控制单元和液压控制系统；所述STM32控制 单元上设有控制器和红外传感器，且通过控制继电器控制电机和液压阀，完成各箱门的开 闭和液压杆的放缩。 进一步地，所述框架的顶部安装有太阳能控制器，所述不可回收垃圾箱顶部安装 有太阳能板Ⅱ；所述可回收垃圾箱顶部安装有太阳能板Ⅰ，所述太阳能板Ⅰ和太阳能板Ⅱ产 生的电能经所述太阳能控制器转化成稳定的电流，对所述锂电池充电. 进一步地，所述箱体底部安装有水箱，所述水箱内安装有液位传感器，所述水箱外 侧连接有水泵。 本发明的有益效果： 当需要丢弃小件垃圾时，使用者可以从投放口Ⅱ和投放口Ⅰ投入。当需要倾倒垃圾 桶内的垃圾时，环卫工人使用遥控器打开箱门Ⅱ，把垃圾桶推到不可回收垃圾箱内，经漏斗 Ⅱ倒入箱体内。并且，操作者可通过启动液压杆Ⅱ，推动压板，压缩箱体内的垃圾，大大提高 垃圾存放量，提高了空间利用率。并且经过压缩成块的垃圾也更容易被取出，清理也更加方 便。 附图说明 下面结合附图对本发明作进一步的说明。 图1是本申请的工作示意图； 图2是本申请的整体结构示意图； 图3是本申请的俯视图； 图4是本申请的左侧视图； 图5是本申请的后视图； 图6是本申请的局剖示意图； 图7是本申请的右侧视图； 图8为本申请的滑轨、滑块与顶板的配合关系的局部视图。 图中各标号对应的部件如下： 1-地面、2-箱门Ⅰ、3-箱体、4-连接销Ⅰ、5-框架、6-不可回收垃圾箱、7-投放口Ⅰ、8- 箱门Ⅱ、9-电磁锁Ⅰ、10-可回收垃圾箱、11-投放口Ⅱ、12-箱门Ⅲ、13-电磁锁Ⅱ、14-连杆、 15-连接销Ⅱ、16-电动门Ⅰ、17-液压杆Ⅰ、18-水箱、19-太阳能板Ⅰ、20-GPS、21-超声波传感器 Ⅰ、22-GPRSDTU、23-太阳能板Ⅱ、24-漏斗Ⅰ、25-电动门Ⅱ、26-电机Ⅱ、27-漏斗Ⅱ、28-超声波 传感器Ⅱ、29-电动门Ⅲ、30-电机Ⅲ、31-连钩、32-电机Ⅳ、33-电动门Ⅳ、34-压板、35-垃圾 桶、36-液压杆Ⅱ、37-STM32控制单元、38-锂电池、39-连接销Ⅲ、40-液压控制系统、41-液压 杆Ⅲ、42-太阳能控制器、43-电机Ⅰ、44-电机Ⅴ、45-电动门Ⅴ、46-液位传感器、47-水泵、48- 超声波传感器Ⅲ；49-顶块；50-滑轨；51-滑块；52-刮板。
