技术摘要：
本申请涉及一种防漏水的熨烫机，涉及熨烫设备的领域，包括机架、下烫衣板、转动设置于机架的上烫衣板，上烫衣板设有加热板和手柄，加热板上设有储水盒，储水盒设有出水孔，出水孔与上烫衣板的底面连通；手柄转动设置于上烫衣板上，储水盒滑动设置有堵块，堵块能通过滑  全部
背景技术：
熨烫机是生活中的常见电器，熨烫机又称夹烫机，一般采用蒸汽结合加热的方式 将衣物熨烫平整。 授权公告号为CN204370211U的中国实用新型专利公开了一种翻板式熨烫机，包括 下烫衣板、上烫衣板，上烫衣板与蒸汽源相连，下烫衣板设置在底座上，上烫衣板的底部设 有支杆，支杆与底座活动连接，下烫衣板的两端与底座旋转连接，所述下烫衣板的一侧设有 横轴，横轴上设有手柄。 授权公告号为CN204417891U的中国实用新型专利公开了一种夹烫机上的加热板， 包括板体，板体上设有加热管，板体上设有流道，板体上设有供螺栓穿过的通孔，板体上设 有与流道相通的出口，设置流道的另一侧面的板体上设有储水盒，储水盒上设有进水嘴，储 水盒上设有与出口相通的出水孔，出水孔和进水嘴错开设置，储水盒内设有若干凸块。储水 盒内的水被加热成蒸汽后，蒸汽经出水孔排送至加热板底部并沿流道扩散，对衣物进行熨 烫。 针对上述中的相关技术，储水盒内仍有水时，当上烫衣板通过转动与下烫衣板分 离后，储水盒随上烫衣板转动角度，储水盒内的水可能会从出水孔流至上烫衣板的底面，影 响下次熨烫。
技术实现要素：

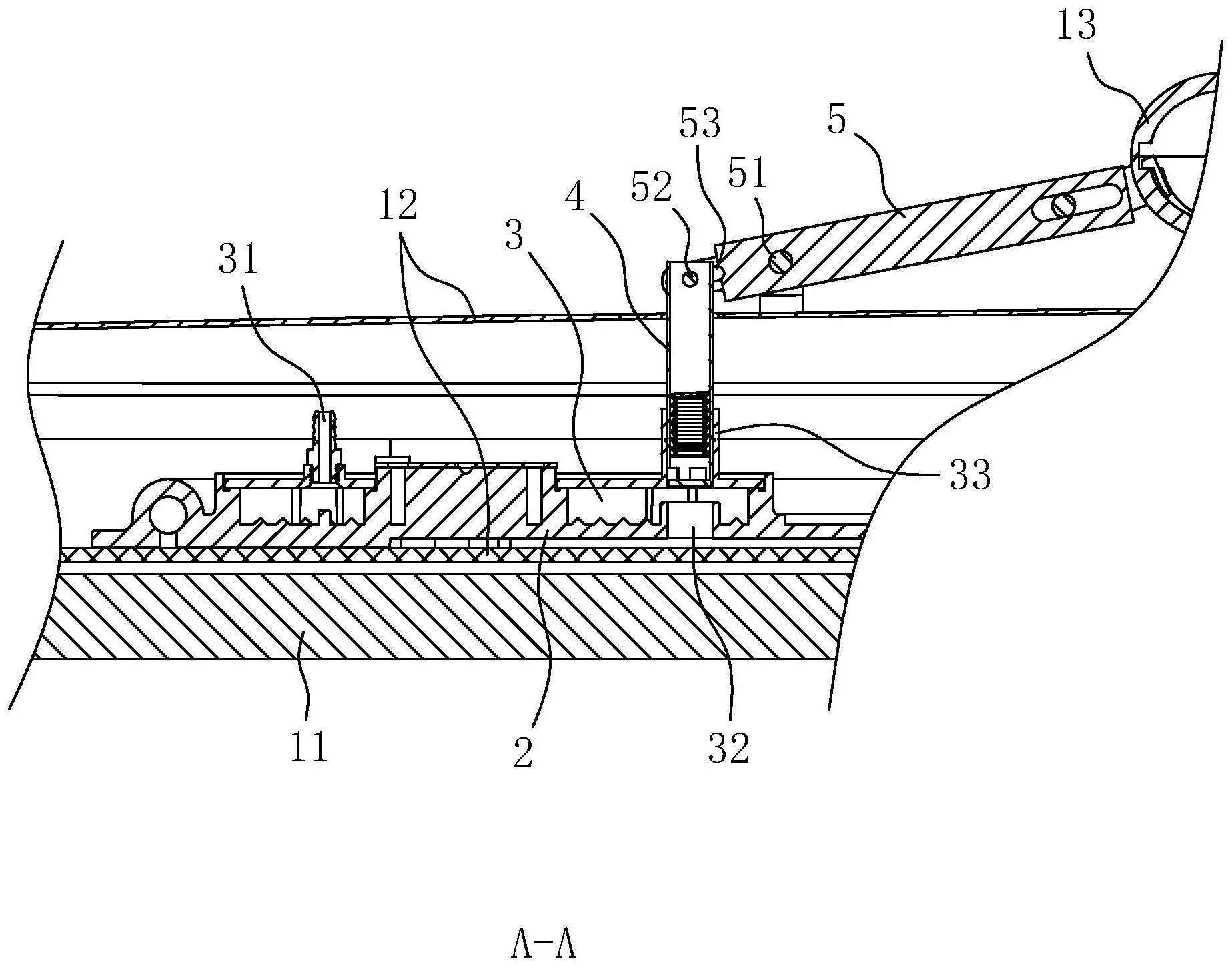

为了解决上烫衣板转动角度后出水孔漏水的问题，本申请提供一种防漏水的熨烫 机。 本申请提供的一种防漏水的熨烫机，采用如下的技术方案： 一种防漏水的熨烫机，包括机架、下烫衣板、转动设置于机架的上烫衣板，所述上烫衣 板设有加热板和手柄，所述加热板上设有储水盒，所述储水盒设有出水孔，所述出水孔与上 烫衣板的底面连通；所述手柄转动设置于上烫衣板上，所述储水盒滑动设置有堵块，所述堵 块能通过滑动将出水孔密封，所述上烫衣板通过铰接轴一铰接有连杆，所述铰接轴一位于 连杆的中部，所述连杆的一端铰接于手柄，所述连杆的另一端通过铰接轴二铰接于堵块；所 述手柄向上转动时带动连杆转动，使所述堵块密封出水孔。 通过采用上述技术方案，本熨烫机处于正常工作状态时，上烫衣板位于紧靠下烫 衣板的位置，手柄位于下限位处，此状态下堵块处于未遮挡出水孔的位置。此状态下，加热 板通过加热使储水盒内的水化为蒸汽，蒸汽经出水孔进入上烫衣板、下烫衣板之间对衣物 进行熨烫。 人员欲使上烫衣板与下烫衣板分离时，需先切断加热板的电源，然后上抬手柄，在 上抬手柄的过程中，手柄驱使连杆转动，连杆下压堵块，使堵块移动至密封出水孔的位置， 3 CN 111593542 A 说　明　书 2/4 页 此时即使上烫衣板转动较大角度，储水盒内的液态水也不会经出水孔流出，起到防漏水作 用。 进行下次熨烫时，人员通过手柄放下上烫衣板，在此过程中手柄驱使连杆反向转 动，使堵块向上移动，堵块与出水孔分离后复位。 优选的，所述铰接轴二设置于堵块上，所述连杆上设有供铰接轴二穿过的活动槽， 所述活动槽的长度方向沿连杆的长度方向，所述铰接轴二转动设置于活动槽内并可沿活动 槽滑动。 通过采用上述技术方案，手柄向上转动时带动连杆转动，连杆通过杠杆作用驱使 活动筒向下移动，在此过程中铰接轴二在活动槽内自适应移动，机构动作不易卡死。 优选的，所述储水盒设有连通孔、活动件，所述连通孔将储水盒的内外空间连通， 所述活动件封闭连通孔；所述储水盒内气压增大时，所述活动件能向储水盒外形变或移动、 扩大储水盒内连通的容积。 通过采用上述技术方案，堵块堵塞出水孔后，即使加热板停止加热，但由于余热影 响，储水盒内可能继续产生一些蒸汽，使储水盒内的气压增大；该蒸汽能进入连通孔内，并 克服弹性件的弹力使活动件向储水盒外形变或移动，从而扩大储水盒内连通的容积，则储 水盒内的气压增大较小，不易产生爆炸或产生泄漏问题。 优选的，所述活动件为可伸缩的波纹管，所述波纹管的一端固定于连通孔的孔壁 并沿周向密封，所述波纹管的另一端封口。 通过采用上述技术方案，波纹管在长度方向上具有较长的伸缩空间，内部的可用 空间较大，波纹管膨胀的阻力较小，且便于实现与连通孔的密封。 优选的，所述活动件连接有弹性件，所述弹性件的弹力驱使活动件向储水盒内形 变或移动。 通过采用上述技术方案，在堵块与出水孔分离的瞬间，储水盒内的蒸汽即经出水 孔外排，在弹性件的弹力作用下，活动件能自动复位至靠近储水盒的初始状态。 优选的，所述储水盒滑动连接有活动筒，所述储水盒设有供活动筒滑动连接的活 动孔，所述活动筒与活动孔间建立滑动密封；所述堵块、连通孔位于活动筒上，所述活动孔 的尺寸恰好能供堵块进入，所述活动筒的侧壁设有通口，所述通口将储水盒内空间与连通 孔连通，所述通口位于堵块和连通孔之间。 通过采用上述技术方案，上烫衣板位于紧靠下烫衣板的位置时，手柄位于下限位 处，此状态下堵块位于密封连通孔的位置，储水盒内的热量、蒸汽不会经连通孔向外丧失。 在堵块移动密封出水孔的过程中，储水盒内的蒸汽能自发经通口进入连通孔内，从而使活 动件移动或形变产生扩容效果。 优选的，所述堵块背离连通孔的端面设有保温层。 通过采用上述技术方案，当堵块位于密封连通孔的位置时，保温层的存在进一步 减少了经连通孔流失的热量。 优选的，所述储水盒固定有滑套，所述活动孔为滑套的内壁。 通过采用上述技术方案，通过设置滑套与活动筒滑动连接，活动筒的滑动更顺畅 且不易损坏。 综上所述，本申请包括以下至少一种有益技术效果： 4 CN 111593542 A 说　明　书 3/4 页 1.转动上烫衣板时，储水盒内的液态水也不会经出水孔流出，起到防漏水作用； 2.在上抬手柄的过程中，堵块的移动能自动完成，较为方便； 3.通过设置活动件，能够防止储水盒产生爆炸或泄漏。 附图说明 图1是实施例的立体图。 图2是图1的A-A剖视图。 图3是图2的局部放大图。 图4是实施例的堵块堵塞出水孔的示意图。 附图标记说明：1、机架；11、下烫衣板；12、上烫衣板；13、手柄；2、加热板；3、储水 盒；31、进水孔；32、出水孔；33、滑套；331、活动孔；4、活动筒；41、堵块；411、保温层；42、连通 孔；43、通口；44、活动件；45、弹性件；451、挡片；5、连杆；51、铰接轴一；52、铰接轴二；53、活 动槽。
