技术摘要：
本发明涉及一种实验室用玻片、晾片多功能柜，包括第一、第二柜腔，第一柜腔的抽架上设置晾片抽屉，第二柜腔的抽架上设置玻片抽屉；当晾片抽屉置于第一柜腔的抽架上、第一柜腔内构成上部通腔，当玻片抽屉置于第二柜腔的抽架上、第二柜腔内构成下部通腔；第一柜腔的底部  全部
背景技术：
实验室用波片、晾片是实验室常用片件，现有对玻片、晾片的干燥及存放是分别放 于玻片柜和晾片柜中的。玻片柜通过玻片抽屉对玻璃片进行干燥及存放，合上玻片抽屉，玻 片柜形成接近密封的柜腔。晾片柜通过晾片抽屉对晾片进行干燥及存放，合上晾片抽屉，晾 片柜形成接近密封的柜腔。实际使用中，玻片、晾片都应用到玻璃片，如何设计一套玻片、晾 片一体的多功能柜，并实现对玻片、晾片的干燥承载成为实验室用柜的需求。
技术实现要素：

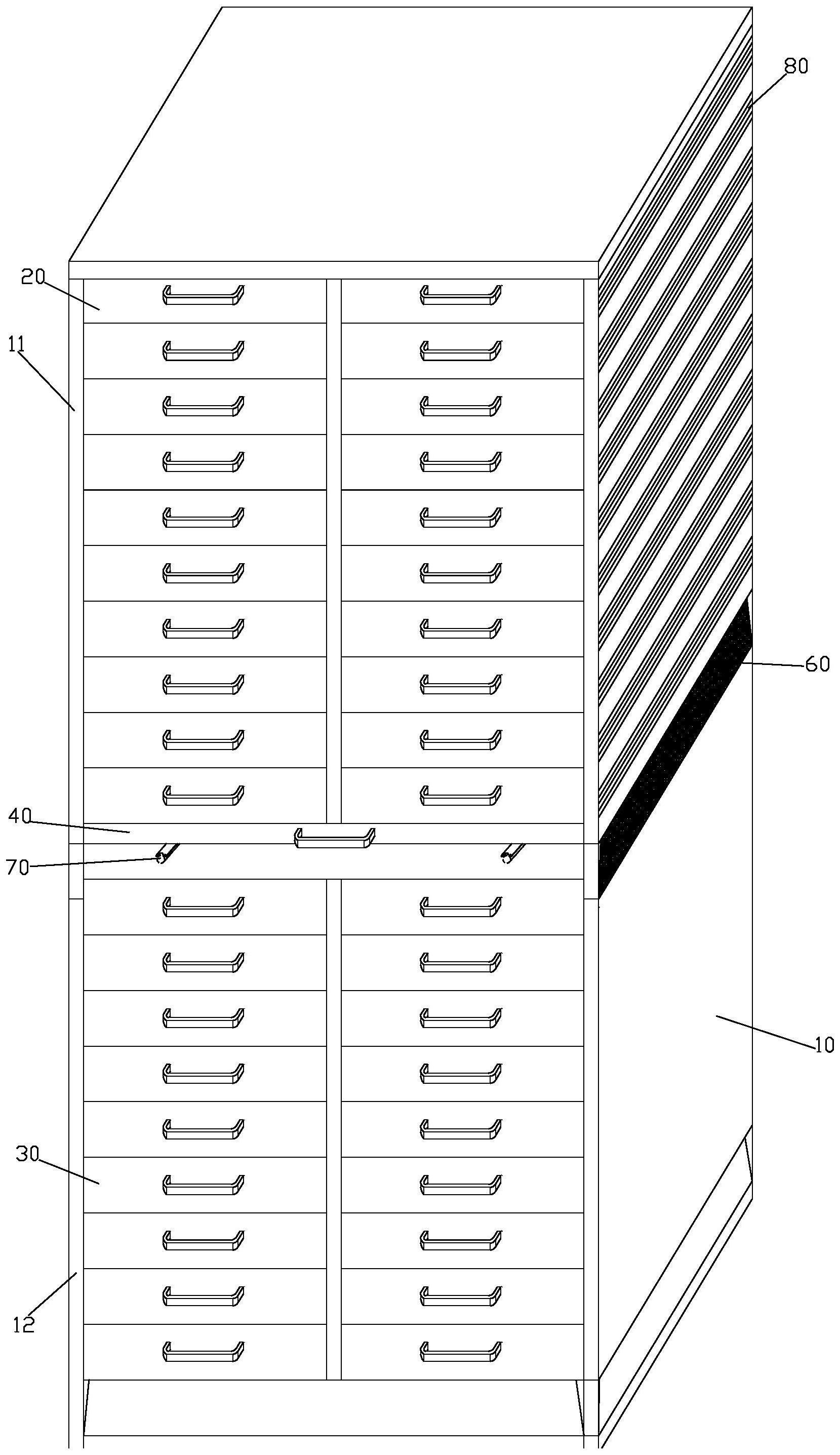

本发明目的在于提供一种实验室用玻片、晾片多功能柜，本发明功能多用，适用玻 片、晾片的干燥、存储。 为了解决以上技术问题，本发明通过以下技术方案得以实现：一种实验室用玻片、 晾片多功能柜，包括柜体，所述的柜体包括分别位于柜体上部、下部的第一、第二柜腔，所述 的第一柜腔上左右对称排布有多个抽架，第二柜腔上左右对称排布有多个抽架，第一柜腔 的抽架上设置晾片抽屉，第二柜腔的抽架上设置玻片抽屉；当晾片抽屉置于第一柜腔的抽 架上、第一柜腔内构成上部通腔，当玻片抽屉置于第二柜腔的抽架上、第二柜腔内构成下部 通腔； 第一柜腔的底部设置集液抽屉，晾片抽屉的垂直投影落于集液抽屉的面域内，集 液抽屉的集液腔联通上部通腔，第一柜腔上位于晾片抽屉的两侧设置通口，所述的通口上 沿其长度方向设置帘片，所述的帘片包括位于内侧的上扬片、位于外侧的下悬片，和位于上 扬片、下悬片之间的折组片，折组片的中间设置转动轴，所述的转动轴沿帘片的长度方向布 置，转动轴之间设置连接线，所述的连接线位于转动轴两端，所述的连接线沿所述的通口高 度方向布置； 第二柜腔的底部设置加热件，加热件的加热通道向上联通下部通腔；第二柜腔的 顶部位于集液抽屉底面的下方的两侧设置过滤网，所述的过滤网通下部通腔。 进一步的，所述的折组片为内侧与上扬片的下沿连接、外侧与下悬片的上沿连接 的单组斜片，所述的转动轴设置于该单组斜片的中间。 再进一步的，集液抽屉底面的下方设置通腔分离板，通腔分离板上设置紫外线灯 件，所述的紫外线灯件位于下部通腔中，所述的过滤网设置于紫外线灯件的两侧，第二柜腔 上位于紫外线灯件的正面、背面密封设置遮光板。 再进一步的，所述的加热件为设置于第二柜腔的底部的加热管，加热件的四周围 置保温板，围置的保温板与第二柜腔的底面板构成保温腔，保温腔的腔口向上。 进一步的，所述的晾片抽屉的底面矩阵式排布开设有晾片孔，所述的晾片孔通上 部通腔。 3 CN 111715310 A 说　明　书 2/4 页 进一步的，所述的玻片抽屉内沿其屉长方向平行设置有多组玻片夹槽板，玻片夹 槽板沿其板长方向依次横设有多个玻片夹槽。 与现有技术相比，本发明可以获得包括以下技术效果：本发明将布置晾片、玻片的 晾片抽屉、玻片抽屉分别布置于第一、第二柜腔中，即玻片、晾片的干燥、存储集成于一个柜 件中。具体的：晾片置于晾片抽屉中，晾片抽屉合于第一柜腔上，晾片抽屉的带抽拉把手的 抽拉面与第一柜腔的柜面构成上部通腔；本发明在第一柜腔的底部设置集液抽屉，集液抽 屉收集可能从其上方晾片抽屉的晾片孔中晾化聚集的液体，即对晾片抽屉上的晾片可能存 在的聚于晾片孔中向下滴落的液体实现晾化预处理，在此基础上，晾片抽屉以及集液抽屉 上方的两侧开设可供通风干燥、且不会导致外界空气水珠进入以及外界飞虫进入的通口， 这也是本发明最重要的创新点之一，即本发明在第一柜腔的两侧设置隔挡侧壁帘片、且帘 片间可通气，帘片由多个折边组成，且内侧的折边上扬、外侧的折边下扬，同一通口折边上 下平行叠置，且这个叠置是具有间隙的(实际使用根据要求设置折边的叠数以及折边间间 隙大小)，且这些折边是设置在柜体的上部区域的，这样，气流从柜体的上部至第一柜腔内 流通，气流加快晾片的干燥，而由于内侧折边上扬、外侧折边下扬，外界气流的温差导致出 现的水凝液附在折边上不会由帘片落至晾干的晾片上、只会沿折边落至在折边间或者沿外 侧的折边滑出，且由于这些折边的波折状设计，外界存在的小飞虫、灰尘只会落最外层的折 边之间，而由于转动轴的设计，只需定期转动转动轴，使得帘片外侧下转，即可方便清理灰 尘等，使用时再通过转动转动轴使得帘片复位，十分方便。同样的，玻片置于玻片抽屉中，玻 片抽屉合于第二柜腔上，玻片抽屉的带抽拉把手的抽拉面与第二柜腔的柜面构成下部通 腔；而柜体下部的玻片的干燥，直接利用底部加热，热流带动玻片的水汽上升，由第二柜腔 的顶部的过滤网向两侧排出或者留置于过滤网上转为由过滤网变干，且由于过滤网的作用 外界的灰尘等由过滤网过滤，定期卸下过滤网清洗即可。综上所述，本发明功能多用，适用 玻片、晾片的干燥、存储。 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本发明的一部分，本发 明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是本发明的立体结构图； 图2是本发明的底部保温板卸下状态的侧视图； 图3是本发明的帘片的基础实施例的结构图； 图4是本发明的帘片的另一实施例的结构图； 图5是本发明的晾片抽屉的结构图； 图6是本发明的玻片抽屉的结构图。
