技术摘要：
本发明属于体育设备技术领域，尤其为一种体育新型无杆跳高装置，包括刻尺杆和缓冲软垫以及固定片和加重底座，刻尺杆底端焊接在固定片上，固定片通过螺丝固定于加重底座上端，且加重底座放置于缓冲软垫的一侧，所述刻尺杆上通过套接口套接有红外线主体，所述红外线主体  全部
背景技术：
跳高是田径运动的田赛项目之一，是一种由有节奏的助跑、单脚起跳、越过横杆落 地等动作组成，以越过横杆上缘的高度来计算成绩的比赛项目，跳高是运动征服高度的运 动项目，是人类不屈不挠，勇攀高峰的象征。也有人称跳高是一项失败者的运动。因为每次 比赛，运动员在跳过一个高度以后，还要向新的高度挑战，直到最后跳不过去为止。 现有的跳高装置，通常是由两根纵杆上放置一根横杆，底部设置一块大的软体海 绵垫作为跳高的设备，此装置的缺点是当运动人员在训练跳高时碰到横杆，会使横杆掉下， 横杆掉下时，需要再次将横杆拿起摆放到原有位置，还有就是当单人训练时，不方便记录跳 高的数据，还有起跳时的一些动作无法记录，不便于分析运动人员的训练成长，还有横杆容 易，在运动人员起跳完成落地时，使运动人员受伤。
技术实现要素：

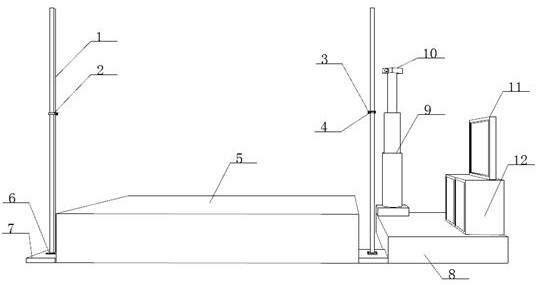

为解决现有技术中存在的上述问题，本发明提供了一种体育新型无杆跳高装置， 具有方便实用、款式新颖、更加安全的特点。 为实现上述目的，本发明提供如下技术方案：一种体育新型无杆跳高装置，包括刻 尺杆和缓冲软垫以及固定片和加重底座，刻尺杆底端焊接在固定片上，固定片通过螺丝固 定于加重底座上端，且加重底座放置于缓冲软垫的一侧，所述刻尺杆上通过套接口套接有 红外线主体，所述红外线主体上设有红外探头，所述红外线主体一侧开设有观尺槽，所述加 重底座的一侧放置有托盘，所述托盘上的一端焊接有伸缩杆，所述伸缩杆的顶端通过螺丝 固定有录像机，所述托盘上设置有数据处理箱，且数据处理箱上设有显示屏。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述刻尺杆上刻有以 “M”为单位的尺度，刻尺杆的最高处为二点六米。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述缓冲软垫的两侧均 设有刻尺杆，位于托盘一侧的刻尺杆，上的红外线主体的红外探头为接收探头。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述伸缩杆分为三段伸 缩结构，且伸缩杆上的录像机可以调整角度。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述缓冲软垫可以折叠 起来，缓冲软垫的内部用海绵填充。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述数据处理箱内部设 有数据收集模块和储存模块，且显示屏可收置于数据处理箱内部。 作为本发明的一种体育新型无杆跳高装置优选技术方案，所述红外线主体，可以 3 CN 111589043 A 说　明　书 2/3 页 通过套接口的中空结构上下滑动调整位置，且红外线主体一侧开设的观尺槽为镂空结构。 与现有技术相比，本发明的有益效果是：该体育新型无杆跳高装置，通过红外线主 体的红外探头所发出的红外线光束，且两侧的刻尺杆分别设有红外探头接收和红外探头发 出，可以在不使用横杆的情况下来训练跳高，解决了横杆在训练时容易掉下和容易使训练 人员受伤的问题，通过录像机和数据处理箱中设置的数据处理模块和储存模块，可以方便 记录可以回放训练人员跳高时的画面，能够使训练人员方便找出一些跳高的所出现的问 题，解决了不方便记录跳高的数据和无法记录训练视频，以及跳高训练中所出现的一些其 它问题。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明的结构示意图； 图2为本发明中观尺槽的结构示意图； 图3为本发明中固定片的结构示意图； 图4为本发明中缓冲软垫的结构示意图； 图5为本发明中显示屏和数据处理箱的结构示意图； 图6为本发明中伸缩杆和录像机的结构示意图； 图中：1、刻尺杆；2、红外线主体；3、红外探头；4、观尺槽  ；5、缓冲软垫；6、固定片；7、加 重底座；8、托盘；9、伸缩杆；10、录像机；11、显示屏；12、数据处理箱；13、套接口。
