技术摘要：
本发明提供了水样采集技术领域内的一种具有自动清洗功能的智能水样采集器，包括具有容纳腔的箱体，箱体内可转动的连接有转动箱，转动箱上排布有若干个安装槽，安装槽内卡接有采样瓶，采样瓶上端的一侧设有固定轴，固定轴上从上到下依次套装有瓶盖和复位弹簧，复位弹簧  全部
背景技术：
水是生命之源，人类在生活和生产活动中都离不开水，随着社会的发展、科学的进 步和人民生活水平的提高，环境污染越来越严重，生态环境问题是当今世界的热点问题，因 此，为保障水环境的水质安全，需要对水体进行定时和不定时的采样检测，保持对河流、湖 泊以及海洋环境的水质监测，确保水质指标处于合理状态，是保护国家安全和人民利益的 重要环节。 传统的水样采集，常常依靠人工的方式实现采样的采样，需要人工记录采样时间， 采样效率低，采样信息不准确，且采样工人需要休息时，无法满足连续性采样的要求，而现 有技术中的自动采样器中，采样容量小，采样瓶的排水多利用电动阀控制，采样器制造成本 高，维修困难，且不能实现控时定点采集水样，智能化程度低。
技术实现要素：

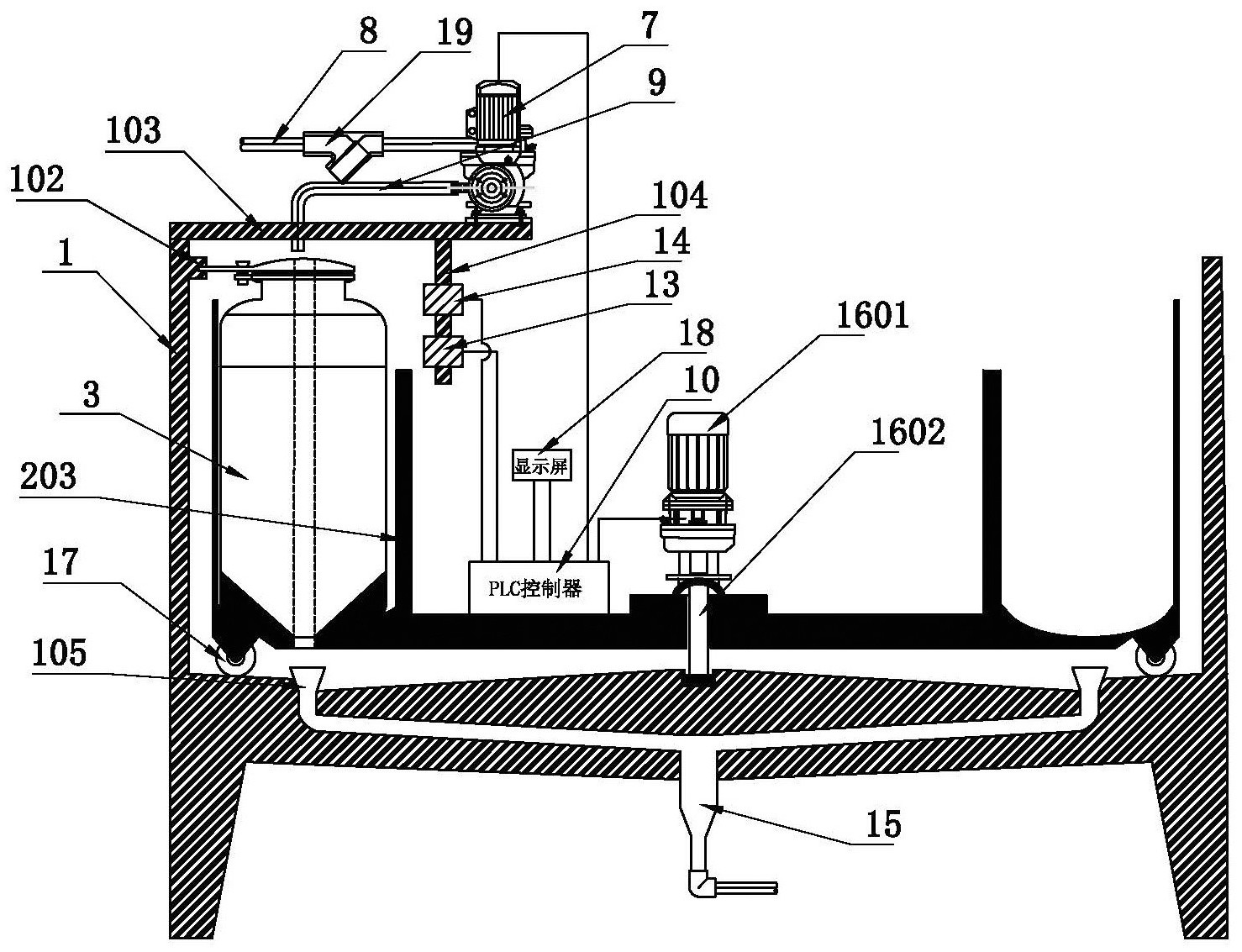

针对现有技术中的缺陷，本发明的目的在于克服现有技术中的不足之处，解决现 有技术中不能控时定点采样，智能化程度低的技术问题，提供一种具有自动清洗功能的智 能水样采集器，本发明操作方便，可控时定点采样，智能化程度高。 本发明的目的是这样实现的：一种具有自动清洗功能的智能水样采集器，包括具 有容纳腔的箱体，所述箱体内可转动的连接有转动箱，所述转动箱上排布有若干个安装槽， 所述安装槽内卡接有采样瓶，所述采样瓶上端的一侧设有固定轴，所述固定轴上从上到下 依次套装有瓶盖和复位弹簧，所述复位弹簧的一端连接在采样瓶上，复位弹簧的另一端连 接在瓶盖上，所述固定轴外侧的瓶盖上设有向外延伸的开关杆，所述箱体内壁上相对开关 杆设有弹性凸台，所述瓶盖上方的箱体上连接有支撑板，所述支撑板上连接有水泵，水泵的 进水口连接有用于进水的进水管，水泵的出水口连接有出水管，所述出水管可与采样瓶相 连通，所述转动箱内安装有PLC控制器，所述PLC控制器与水泵电连接。 本发明进行工作前，根据采集需要，设置PLC控制器的控时系统，然后将若干个采 样瓶卡接到安装槽内，先控制转动箱转动，调整一个采样瓶的位置，使该采样瓶位置合适， 本发明工作时，PLC控制器控制转动箱顺时针转动，转动箱的转动带动采样瓶顺时针转动， 瓶盖随着采样瓶顺时针转动，当瓶盖的开关杆碰到弹性凸台时，开关杆受到弹性凸台的阻 力作用，开关杆绕着固定轴逆时针转动，复位弹簧被拉伸，瓶盖与采样瓶的瓶口之间产生相 对位移，瓶盖与采样瓶的瓶口之间错开一个小口，当转动箱转动一定角度后，采样瓶刚好在 出水管的正下方，PLC控制器控制转动箱停止转动，启动水泵，河水从进水管进入水泵并经 出水管流出，水再经小口流入采样瓶，根据设定时间，当水流入一段时间后，PLC控制器控制 水泵停止工作，转动箱顺时针继续转动一段时间，弹簧继续被拉伸，开关杆会承受较大的拉 力，反之，弹性凸台承受开关杆较大的推力，弹性凸台稍微向里发生形变，开关杆越过弹性 3 CN 111579307 A 说　明　书 2/4 页 凸台，在复位弹簧的回复力作用下，开关杆顺时针回复到初始位置，瓶盖再次将采样瓶的瓶 口盖住，完成一个采样瓶的水样采集工作，到达设定的间隔时间后，在该采样时间点，PLC控 制器再次控制转动箱顺时针转动，进行下一个采样瓶的水样采集工作，本发明中开关杆、复 位弹簧和弹性凸台的设置，可实现控制采样瓶的瓶盖打开或者闭合，操作方便，工作效率 高；PLC控制器、水泵和转动箱的设置，可实现自动控制时间定点采集水样，智能化程度高， 可应用于智能化的水样采集工作中。 为了实现采样瓶在转动箱转动时，不会受转动离心力甩动倒下，所述转动箱的最 外侧设有外壳，所述转动箱内设有隔套，所述安装槽在外壳与隔套之间，所述隔套与外壳之 间的空间为采样腔，所述采样瓶可插入采样腔卡接在安装槽内。 为了防止采样瓶内水量超过设定采集水位，所述安装槽一侧的转动箱上还开有若 干个漏液槽，漏液槽与外界相连通，所述采样瓶上连接有虹吸管，所述采样瓶底部开有排液 孔，所述虹吸管的一端与排液孔相连通，虹吸管的另一端向下伸入漏液槽内。 为了实现采样瓶自动采集水样时，当水位到达需要采集的设定水位后可自动停止 采样，所述采样瓶上设有采样液位刻度线，所述支撑板的下端设有向下延伸的竖直板，所述 竖直板上连接有采样传感器，所述采样传感器与PLC控制器电连接，采样传感器与采样液位 刻度线相对设置。 为了实现采样瓶可自动清洗采样瓶时，所述采样瓶上还设有冲洗液位刻度线，所 述冲洗液位刻度线在采样液位刻度线的上方，所述竖直板上还连接有冲洗传感器，所述冲 洗传感器与PLC控制器电连接，冲洗传感器与冲洗液位刻度线相对设置，所述虹吸管的最高 处在采样液位刻度线与冲洗液位刻度线之间。 为了实现自动冲洗采样瓶后，排出冲洗的废水，所述转动箱下方的箱体上设有环 形收集槽，所述箱体下端连接有伸入箱体内的排水管，所述排水管与环形收集槽相连通，所 述漏液槽在环形收集槽的正上方。 作为本发明的进一步改进，所述支撑板上设有通孔，所述出水管穿过通孔向下伸 出支撑板，所述支撑板下方的出水管在采样瓶上方。 为了实现转动箱的转动，所述转动箱的中心连接有转动电机，所述转动电机与PLC 控制器电连接，电机外壳固定连接在转动箱的上侧，转动电机的定轴连接在箱体上。 作为本发明的进一步改进，所述转动箱的下端连接有若干个滚轮。 为了实现智能化操作以及防止河水中的泥沙等杂质堵塞水泵，还设有显示屏，所 述显示屏与PLC控制器电连接，所述进水管上设有Y型过滤器。 附图说明 图1为本发明的结构示意图。 图2为本发明的俯视图。 图3为本发明中采样瓶的结构示意图。 图4为图3中A处的局部放大图。 图5为本发明瓶盖打开时的结构示意图。 图中：1箱体，101容纳腔，102弹性凸台，103支撑板，103a通孔，104竖直板，105环形 收集槽，2转动箱，201安装槽，202外壳，203隔套，204采样腔，205漏液槽，3采样瓶，301排液 4 CN 111579307 A 说　明　书 3/4 页 孔，302采样液位刻度线，303冲洗液位刻度线，4固定轴，5瓶盖，6开关杆，7水泵，8进水管，9 出水管，10  PLC控制器，11复位弹簧，12虹吸管，13采样传感器，14冲洗传感器，15排水管，16 转动电机，1601电机外壳，1602定轴，17滚轮，18显示屏，19Y型过滤器。
