技术摘要：
本发明公开了一种分体式蝶阀，涉及蝶阀技术领域，包括主阀体、副阀体、主阀轴、副阀轴、主阀板和副阀板，所述主阀体设有回转型主腔和与主腔连通的圆柱形主轴孔，所述主阀轴可转动地穿设于主轴孔，所述主阀板活动设置于主腔内，主阀板的边缘设有主密封圈，主阀板与主腔  全部
背景技术：
目前，制药、食品等行业的生产过程中，在非无菌的生产环境下，物料需要从一个 无菌空间被输送至另一个无菌空间，在输送的过程中需要维持物料的无菌状态。大批量的 无菌粉体物料在非无菌环境下实现无菌转移，技术难度非常大。 分体式蝶阀主要用于物料密闭转移及输送的有毒隔离和无菌操作。如图1所示，现 有的分体式蝶阀，将整个阀板101和阀体100从中轴线处的一分为二，主副阀轴分别装配在 主副阀体结合面处，密封圈装在阀体上。 此类分体式蝶阀具有如下缺点： 1、阀轴102呈半圆柱状，其边缘具有刀口103(圆柱状的轴沿轴线一分为二，边缘为 平面和半圆弧面相交的棱，刀口103指所述的棱)，在阀轴102转动时，刀口103处会剪切(或 刮削)阀板密封圈，易使密封圈磨损、脱落，损坏的密封圈不仅使密封性降低，造成物料泄露 风险增大，而且密封圈的碎屑落入到物料里面会污染物料； 2、阀轴102与轴套104相配合，阀轴102的刀口103磨损(主要是刀口对轴套的刮削) 塑料制的轴套104，导致阀轴102与轴套104的间隙不断变大，造成物料意外泄露的风险； 3、阀板101与阀轴102采用相同的原理加工制造，也存在刀口103，阀板101的刀口 103对密封圈也具有剪切作用，易使密封圈磨损、脱落，损坏的密封圈不仅使密封性降低，造 成物料泄露风险增大，而且密封圈的碎屑落入到物料里面会污染物料； 4、两个分离的阀板101合在一起需要拼接成一个整圆，加工难度较大，两阀板101 分离后阀板平面度较差，使得阀门整体不耐压，操作使用不顺畅； 5、两阀体100分离时，需要两阀板101保持水平，否则不能分离；而随着阀轴102的 刀口103对轴套104的刮削，导致轴套104的某一侧严重磨损(磨损发生时是不均匀的)，使阀 板101易发生倾斜，进而导致阀门不能分离。
技术实现要素：

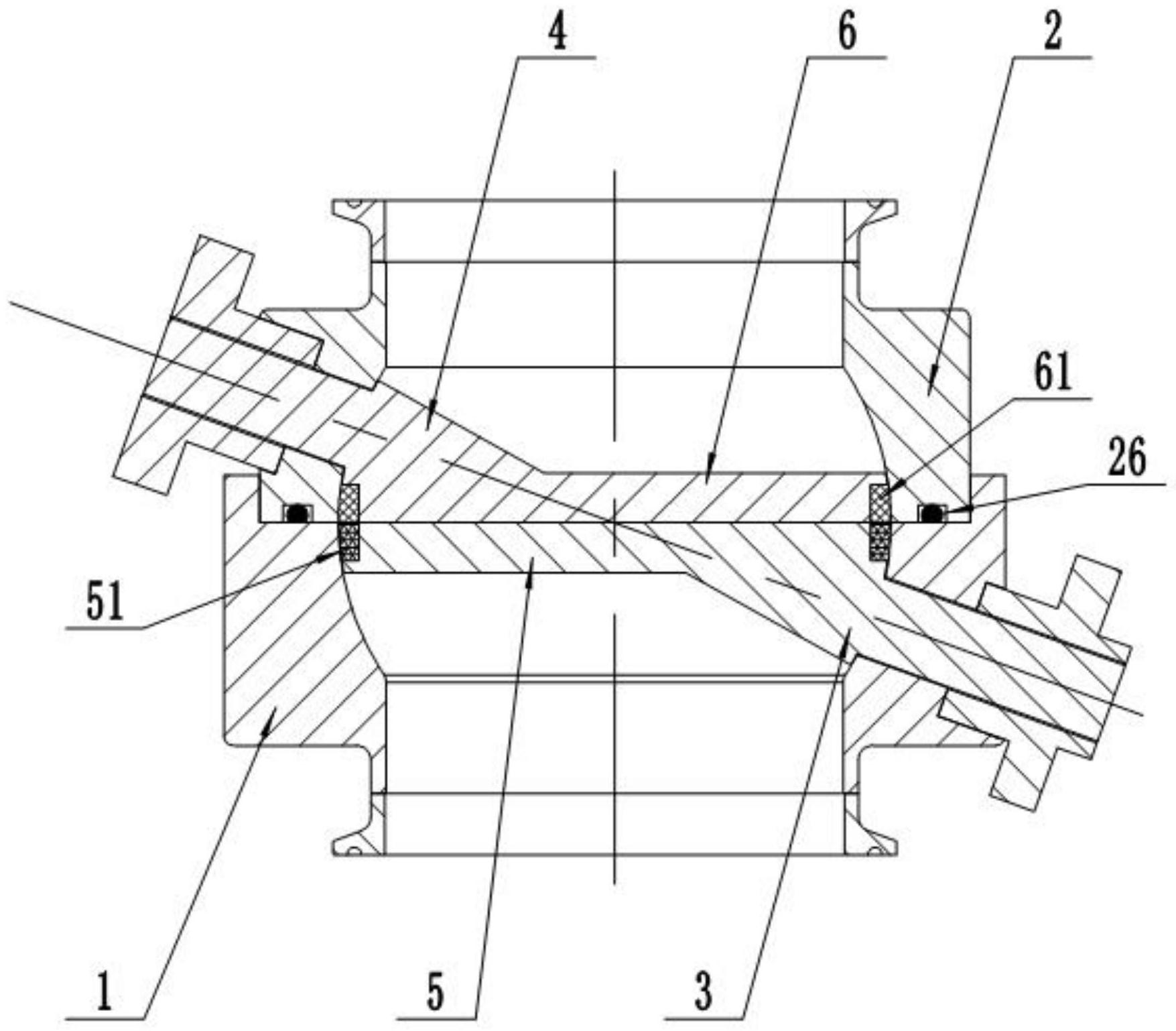

为此，本发明实施例提供一种分体式蝶阀，以解决刀口导致密封圈磨损的问题。 为了实现上述目的，本发明实施例提供如下技术方案： 根据本发明实施例的第一方面，一种分体式蝶阀，其包括： 主阀体，所述主阀体设有回转型主腔和与主腔连通的圆柱形主轴孔； 圆柱形主阀轴，所述主阀轴可转动地穿设于主轴孔； 与主阀轴的一端相固定的回转型主阀板，所述主阀板活动设置于主腔内，主阀板 的边缘设有主密封圈，主阀板与主腔配合； 与主阀体连接的副阀体，所述副阀体设有回转型副腔和与副腔连通的圆柱形副轴 孔，所述副腔与所述主腔连通，所述副轴孔与主轴孔共轴线； 3 CN 111594623 A 说　明　书 2/5 页 圆柱形副阀轴，所述副阀轴可转动地穿设于副轴孔； 与副阀轴的一端相固定的回转型副阀板，所述副阀板活动设置于副腔内，副阀板 的边缘设有副密封圈，副阀板与副腔配合，副阀板与主阀板相贴合； 其中，主轴孔的轴线与主腔的回转轴线之间的夹角、副轴孔的轴线与副腔的回转 轴线之间的夹角、主阀轴的轴线与主阀板的回转轴线、副阀轴的轴线与副阀板的回转轴线 之间的夹角相等，且该夹角为锐角。 进一步地，所述主阀体的近副阀端设有沉孔状的环槽，所述副阀体的近主阀端扣 合于环槽。 进一步地，所述副阀体的近主阀端设有端密封圈，端密封圈被副阀体压紧固定于 环槽的槽底或槽壁。 进一步地，在所述副阀体的近主阀端设有端封圈槽，端密封圈设置于端封圈槽内， 且端密封圈的截面直径大于端封圈槽的槽深。 进一步地，所述主阀体的远副阀端设有与主腔连通的出料口，所述副阀体的远主 阀端设有与副腔连通的进料口。 进一步地，所述主阀体外设有主轴套，主轴套的轴套孔与主轴孔等径且共轴线，所 述副阀体外设有副轴套，副轴套的轴套孔与副轴孔等径且共轴线。 进一步地，在主阀板的边缘设有主封圈槽，主密封圈设置于主封圈槽；在副阀板的 边缘设有副封圈槽，副密封圈设置于副封圈槽。 进一步地，所述主阀体和副阀体通过连接装置连接固定。 进一步地，在所述主阀轴的位于主阀体外的一端设置有开关把手。 本发明实施例具有如下优点： 本发明实施方式提供的分体式蝶阀，其阀轴为完整的圆柱，不存在刀口，不会对轴 孔造成刮削磨损，使用过程中磨损程度小；密封圈位于阀板的边缘，由于阀轴与阀板存在一 定的夹角，阀轴与密封圈永远不会接触，不存在阀轴刮削、磨损密封圈的问题，避免因密封 圈磨损导致的物料泄漏及物料污染；在阀板边缘固定的密封圈，随阀板一同运动，避免阀板 切削、磨损密封圈的问题，从而避免因密封圈磨损导致的物料泄漏及物料污染；由于阀轴和 轴孔为相配合的圆柱状，不易发生某一侧严重磨损的情况，避免因严重磨损导致的物料从 轴孔泄露的问题；密封圈套在阀板的边缘，有效避免密封圈发黑的问题；阀板的加工可在数 控机床加工，阀板加工简单，有效保证加工精度，两阀板的接触面平整，密封效果好。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容能涵盖的范围内。 4 CN 111594623 A 说　明　书 3/5 页 图1为本发明
