技术摘要：
本申请公开了一种放大器和接收电路及包括其的半导体装置和半导体系统。放大器包括第一输入电路、第二输入电路、第一补偿电路、第二补偿电路。第一输入电路基于第一输入信号来改变反相输出节点的电压电平。第二输入电路基于第二输入信号来改变同相输出节点的电压电平。  全部
背景技术：
电子设备可以包括许多电子组件。在电子组件之中，计算机系统可以包括大量由 半导体组成的半导体装置。构成计算机系统的半导体装置可以在发送和接收时钟信号与数 据的情况下彼此通信。每个半导体装置可以包括接收电路，以接收从外部设备传送的信号 或接收在半导体装置中的内部电路之间传送的信号。接收电路可以包括放大器，并且放大 器可以执行差分放大操作以接收所传送的信号。放大器可以接收差分信号或单端信号。放 大器使用参考电压来接收单端信号。当接收电路接收到差分信号时，放大器可以通过将作 为差分信号输入的输入信号对差分放大来产生输出信号。当接收电路接收到单端信号时， 放大器可以通过将作为一个输入信号的单端信号与参考电压差分放大来产生输出信号。然 而，当在差分信号之间存在DC偏移或者在单端信号与参考电压之间存在偏移时，从放大器 输出的输出信号的质量可能劣化。特别地，输入信号的偏移会使输出信号的占空比特性劣 化，从而使输出信号的占空比劣化。
技术实现要素：

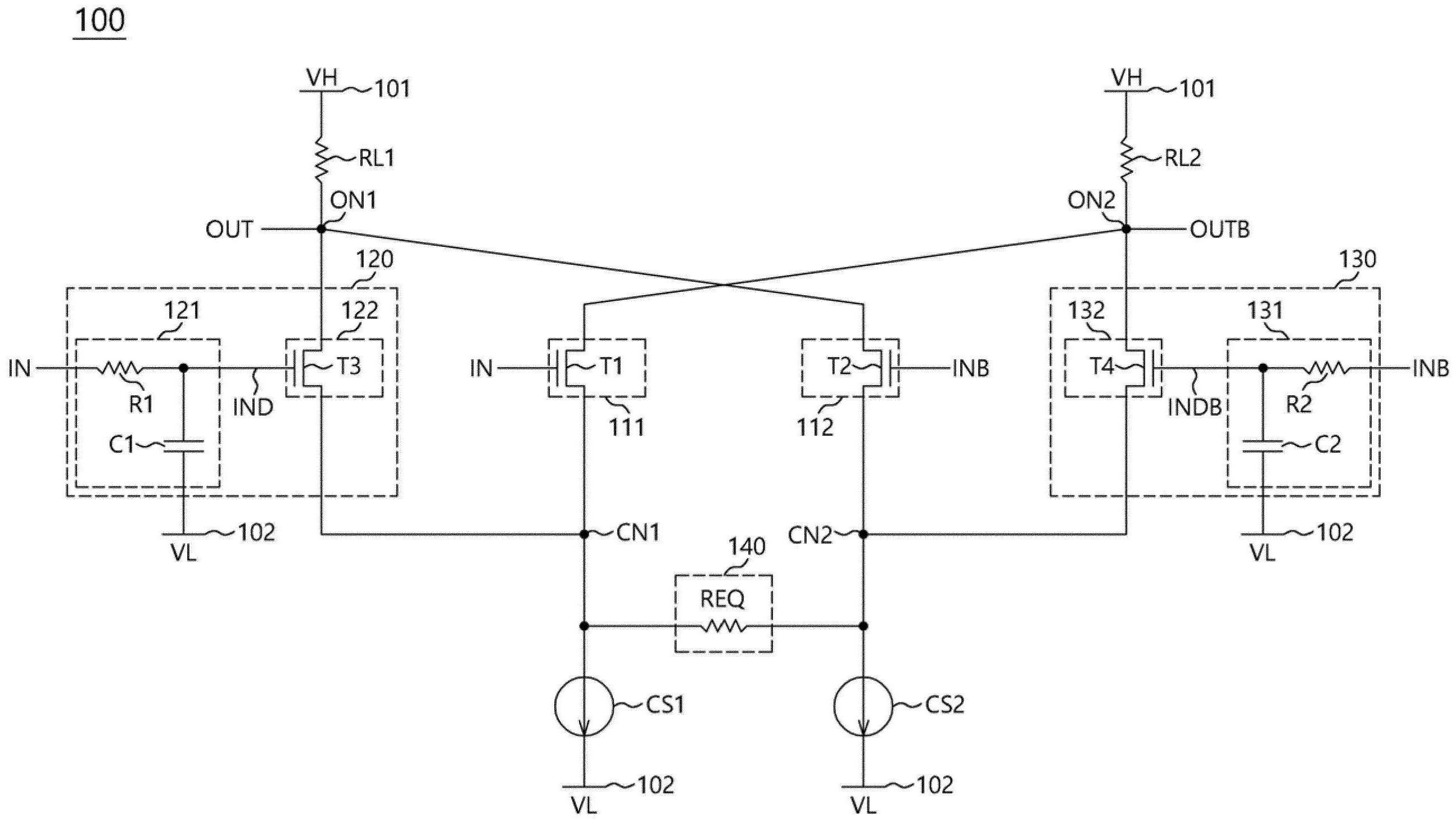

在一个实施例中，一种放大器可以包括第一输入电路、第二输入电路、第一补偿电 路、第二补偿电路以及源电阻器。第一输入电路可以被耦接在与第一电源电压端子耦接的 反相输出节点(negative  output  node)和与第二电源电压端子耦接的第一公共节点之间， 并且被配置为基于第一输入信号来改变所述反相输出节点的电压电平。第二输入电路可以 被耦接在与第一电源电压端子耦接的同相输出节点(positive  output  node)和与第二电 源电压端子耦接的第二公共节点之间，并且被配置为基于第二输入信号来改变所述同相输 出节点的电压电平。第一补偿电路可以被耦接在所述同相输出节点与第一公共节点之间， 并且被配置为基于第一输入信号来改变所述同相输出节点的所述电压电平。第二补偿电路 可以被耦接在所述反相输出节点与第二公共节点之间，并且被配置为基于第二输入信号来 改变所述反相输出节点的所述电压电平。源电阻器(source  resistor)可以被耦接在第一 公共节点与第二公共节点之间。 在一个实施例中，一种放大器可以包括第一输入电路、第二输入电路、第一延迟电 路、第二延迟电路、第三输入电路、第四输入电路以及均衡电路。第一输入电路可以被耦接 在与第一电源电压端子耦接的反相输出节点和与第二电源电压端子耦接的第一公共节点 5 CN 111585524 A 说　明　书 2/10 页 之间，并且被配置为基于第一输入信号来改变所述反相输出节点的电压电平。第二输入电 路可以被耦接在与第一电源电压端子耦接的同相输出节点和与第二电源电压端子耦接的 第二公共节点之间，并且被配置为基于第二输入信号来改变所述同相输出节点的电压电 平。第一延迟电路可以被配置为通过将第一输入信号延迟来产生第一延迟输入信号。第二 延迟电路可以被配置为通过将第二输入信号延迟来产生第二延迟输入信号。第三输入电路 可以被耦接在所述同相输出节点与第一公共节点之间，并且被配置为基于第一延迟输入信 号来改变所述同相输出节点的电压电平。第四输入电路可以被耦接在所述反相输出节点与 第二公共节点之间，并且被配置为基于第二延迟输入信号来改变所述反相输出节点的电压 电平。均衡电路可以被耦接在第一公共节点与第二公共节点之间。 附图说明 图1是示出根据一个实施例的放大器的配置的示图。 图2是示出不包括图1的第一补偿电路和第二补偿电路的放大器的操作的示图。 图3是示出根据一个实施例的放大器的操作的示图。 图4是示出根据一个实施例的放大器的配置的示图。 图5A和图5B是示出根据均衡电路的阻抗变化的放大器的增益变化的曲线图。 图6A和图6B是示出根据第一补偿电路和第二补偿电路的阻抗变化的放大器的增 益变化的曲线图。 图7是示出根据一个实施例的半导体系统的配置的示图。 图8示出了根据一个实施例的接收电路的配置。
