技术摘要：
本发明公开了一种中深层地热能无干扰清洁供热系统，包括地热源供给侧组件、中间转换组件和用户侧组件；所述地热源供给侧组件包括换热器和驱动地热源供给侧介质循环流动的地热泵，所述中间转换组件包括依次连通的蒸发器、压缩机、冷凝器和流量阀，所述用户侧组件包括散  全部
背景技术：
对中深层地热能的利用方法，主要是将换热器安置在静水位以下或者无地下含水 层的干热岩地，利用热传导的形式，实现中深层地热水的热量提取；中深层地热能无干扰清 洁供热系统就是能够在不抽取中深层地下热水资源的前提下，只换取中深层地下热能，是 合理开发中深层地热能用于建筑供热的一种换热系统； 而系统中常用的中深层地热井内换热器一般为双套管式换热器，循环介质从外套 管与内套管间隙向下流动过程中吸收周围高温岩体热量，温度升高，并在底部从内套管向 上流出换热器。循环介质流出换热器后，通过循环泵进入高温热源型水源热泵主机蒸发器 侧，释放热量，降温后重新回到中深层地热井内换热器；同时系统通过位于热源与用户之间 的换热循环通路中的介质液将地热传递至用户，同时，用户侧也介质液运载热量对外界散 热；而在整个系统中，介质液在长期往复循环流动中会产生杂质，而杂质的存在影响介质液 的导热性能，进而大大影响了整个系统的换热效率。
技术实现要素：

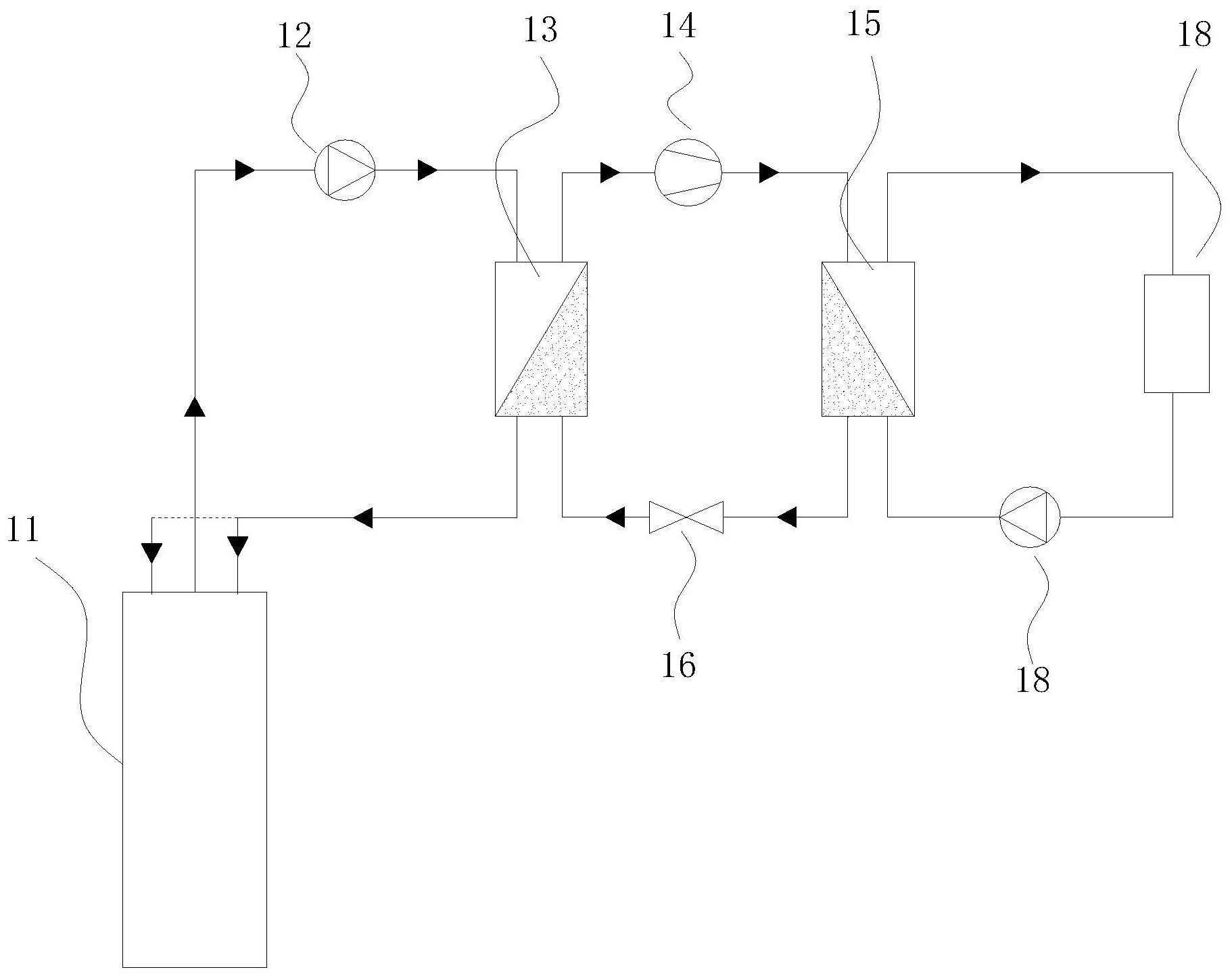

有鉴于此，本发明的目的是克服现有技术中的缺陷，提供一种中深层地热能无干 扰清洁供热系统，能够有效提高系统的换热效率，实现系统供热效率更高，运行更为稳定， 保证对用户长期、稳定且高效地供热。 本发明的一种中深层地热能无干扰清洁供热系统，包括地热源供给侧组件、中间 转换组件和用户侧组件；所述地热源供给侧组件包括换热器和驱动地热源供给侧介质循环 流动的地热泵，所述中间转换组件包括依次连通的蒸发器、压缩机、冷凝器和流量阀，所述 用户侧组件包括散热器和用于驱动用户侧介质循环流动的驱动泵；所述地热源供给侧介质 通过蒸发器对中间转换组件供热，中间转换组件通过冷凝器对用户侧供热，所述地热源供 给侧组件、中间转换组件和/或用户侧组件中的连通管上均设置有介质液过滤组件。 进一步，所述介质液过滤组件包括固定于连通管内的滤网和用于驱动滤网中间前 后往复摆动的驱动器。 进一步，还包括滤网固定套，所述滤网边缘固定于滤网固定套内圆，所述滤网固定 套以可拆卸的方式固定安装于连通管内。 进一步，所述滤网固定套包括外套筒和间隔内套于外套筒的内套筒，所述内套筒 的后端和外套筒的后端封闭固定且内、外套筒径向之间形成储杂质腔。 进一步，所述储杂质腔的后端开设有多个排液孔。 进一步，所述滤网张开后为圆弧壳状。 进一步，所述驱动器为固定外套于连通管的励磁线圈，所述滤网的中间固定设置 有永磁铁片，所述励磁线圈通过通以不同方向的电流实现通过电磁力驱动滤网中间前后往 3 CN 111594913 A 说　明　书 2/3 页 复摆动。 进一步，所述励磁线圈的前后端均设置有滤网，位于后端的滤网过滤杂质尺寸小 于前端的滤网过滤杂质尺寸。 进一步，所述励磁线圈为多组，且多组沿连通管长度方向间隔固定设置。 进一步，还包括卡箍，所述卡箍外套于连通管并卡紧连通管内的外套筒，实现滤网 固定套固定于连通管内。 本发明的有益效果是：本发明公开的一种中深层地热能无干扰清洁供热系统，在 各部分循环回路管道上设置对对应介质液过滤的介质液过滤组件，在保证系统正常运行 时，避免长期的新增杂质对整个系统热传导效率造成过大影响，有效提高系统的换热效率， 实现系统供热效率更高，运行更为稳定，保证对用户长期、稳定且高效地供热。 附图说明 下面结合附图和实施例对本发明作进一步描述： 图1为本发明的结构示意图； 图2为本发明中介质液过滤组件的结构示意图； 图3为本发明中介质液过滤组件的另一结构示意图。
