技术摘要：
本发明公开了一种驱动转换结构，包括离合传动齿轮、锁舌推动齿轮、离合输入齿轮、离合拨轮，所述锁舌推动齿轮与所述离合传动齿轮啮合，所述传动齿轮与所述离合输入齿轮啮合，所述离合拨轮套设于所述离合输入齿轮内部；所述离合拨轮可与所述离合输入齿轮及所述离合传动  全部
背景技术：
随着电子锁越来越普及，电力驱动锁体运动越来越受到关注，但为保证锁体在电 子失效的情况下仍可以开启门锁，备用机械开启功能是不可或缺的，在这种情况下，新型的 针对电动锁具的离合结构是必不可少的。
技术实现要素：

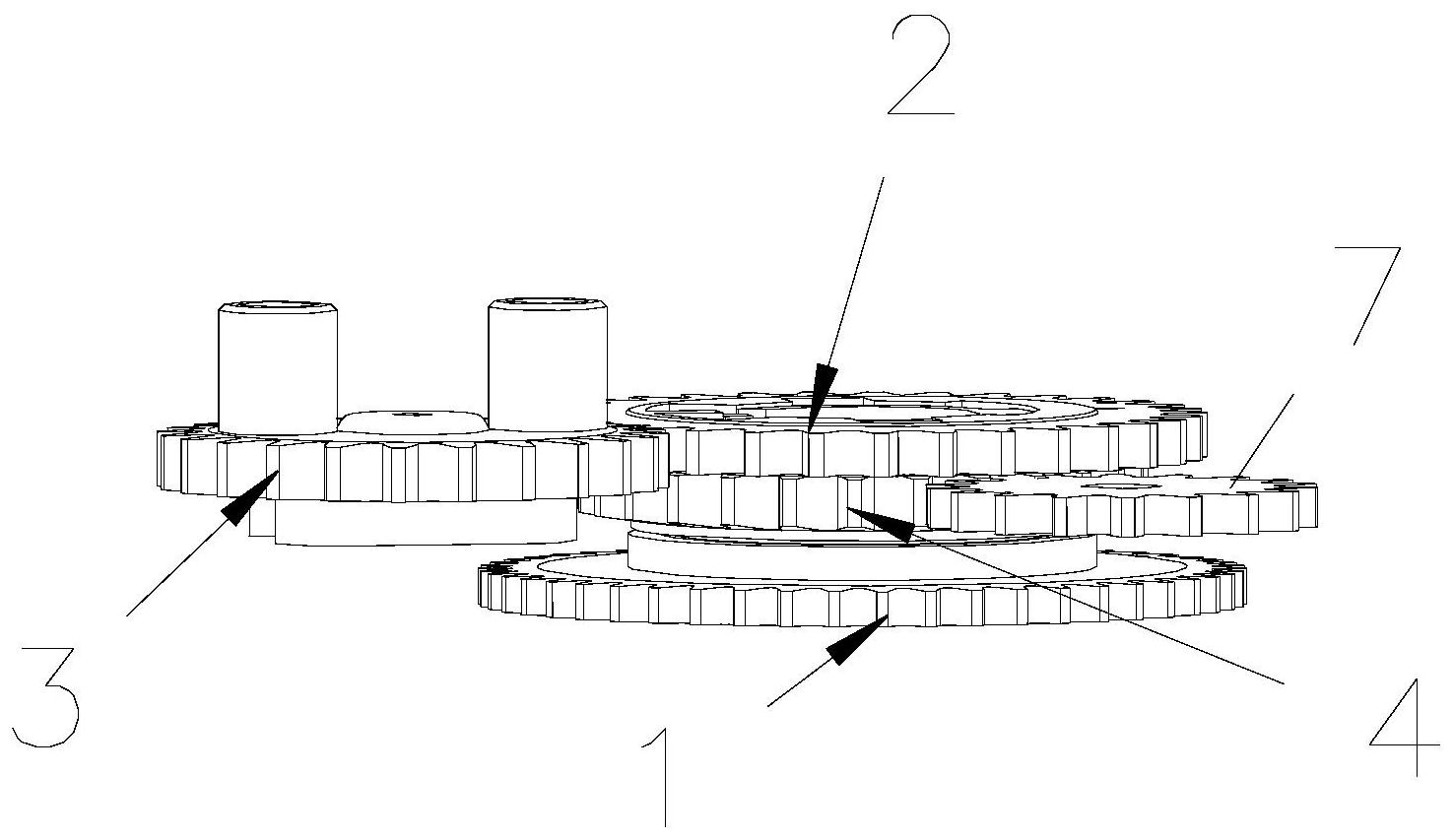

本发明的目的是提供一种驱动转换机结构，其可以解决现有技术中的上述缺点。 本发明采用以下技术方案： 一种驱动转换结构，包括离合传动齿轮、锁舌推动齿轮、离合输入齿轮、离合拨轮， 所述锁舌推动齿轮与所述离合传动齿轮啮合，所述传动齿轮与所述离合输入齿轮啮合，所 述离合拨轮套设于所述离合输入齿轮内部； 所述离合拨轮可与所述离合输入齿轮及所述离合传动齿轮联动，从而所述传动齿 轮带动所述离合输入齿轮转动，并带动所述离合传动齿轮转动，从而带动所述锁舌推动齿 轮转动； 或，所述离合拨轮旋转一定角度后，所述离合拨轮与所述离合传动齿轮联动，所述 离合输入齿轮与所述离合拨轮断开联动，所述离合拨轮带动带动离合传动齿轮转动，所述 次输入齿轮带动所述离合拨轮转动，从而带动锁舌推动齿轮转动。 还包括离合珠，且所述离合珠卡设于所述离合输入齿轮与所述离合拨轴之间。 所述离合拨轮包括拨轮主体，且所述拨轮主体上设有凹面A、顶珠面A、凸台A和扭 簧卡点A,且所述凹面A和所述顶珠面A均为所述拨轮主体向内凹陷形成,且所述扭簧卡点A 为所述离合拨轮向上延伸后形成，所述凸台A为所述离合拨轮向下延伸后形成。 所述顶珠面A的两侧分别设有一凹面A。 所述离合输入齿轮设有若干珠凹面E，且所述珠凹面E为所述离合输入齿轮的主体 部分向内凹陷形成。 所述离合拨轮与所述离合输入齿轮联动时，所述离合珠设于所述顶珠面A与所述 珠凹面E之间，并且处于球槽C内部。 所述离合拨轮与所述离合输入齿轮之间断开联动时，所述离合珠设于凹面A内部。 还包括次输入齿轮，且所述次输入齿轮带动所述离合拨轮转动。 还包括一传动齿轮，且所述传动齿轮可带动所述离合输入齿轮转动。 本发明的优点是：本发明将电机传动端设为主传动端，始终保持咬合状态传动，钥 匙传动端设为次传动端，从而达到主传动端的平稳传动，次传动端实现主传动端的联动切 断及运动传递，并切实现正反向运动都可以联动切断的双向离合功能。 3 CN 111577006 A 说　明　书 2/3 页 附图说明 下面结合实施例和附图对本发明进行详细说明，其中： 图1是本发明的次输入齿轮的结构示意图。 图2是本发明的离合传动齿轮的结构示意图。 图3是本发明的离合输入齿轮的结构示意图。 图4是本发明离合拨轮的结构示意图。 图5是图4的另一结构示意图。 图6是本发明的组合结构示意图。 图7是本发明的爆炸图。 图8是本发明的咬合状态的结构示意图。 图9是本发明的脱离状态的结构示意图。
