一种便于印染布料卷轴连续上换的设备


技术摘要:

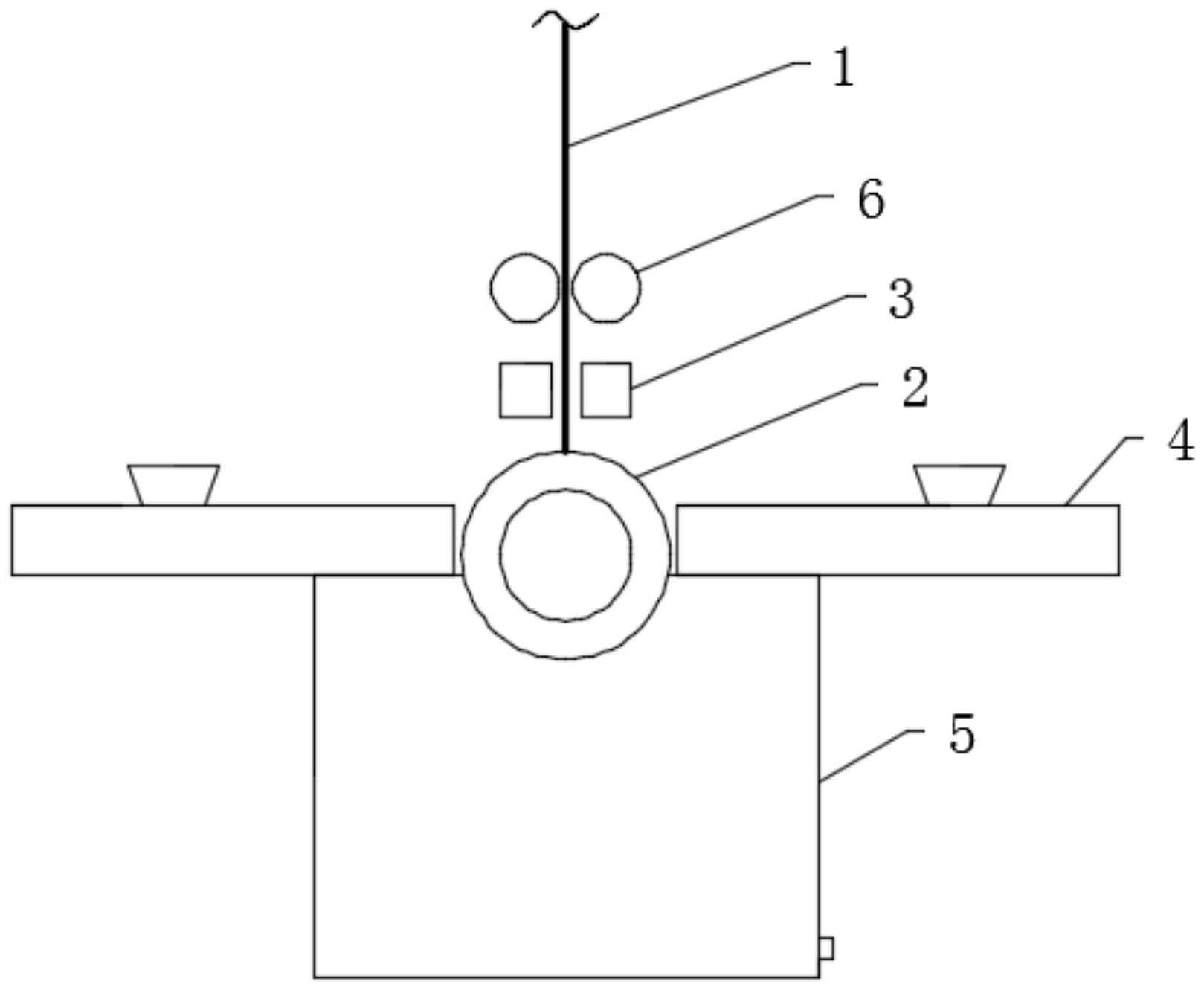

本发明公开了一种便于印染布料卷轴连续上换的设备,属于印染设备领域,一种便于印染布料卷轴连续上换的设备,包括布料、设置在布料正下方的卷绕装置、对称设置在布料两侧的剪切装置、对称设置在卷绕装置两侧的送料装置、设置在卷绕装置正下方的接料装置以及设置在布料  全部
背景技术:
印染是对纺织物进行物理、化学处理过程的综合。例如在纺织物上增加花纹、图 案,改变纺织物的颜色以及相关的前处理工艺等,通过使染料和纤维物之间发生物理或化 学变化,将会使得纺织物具有一定色泽、光泽度,根据印染对象的不同,可以将印染过程分 为棉纺织印染、麻纺织印染、毛纺织染整、丝绸印染等。 专利公开号为CN108035098B公开了发明《一种用于面料印染的系统》,包括依次排 布的染色单元、挤水单元及开幅单元;所述挤水单元包括架体、设于架体上的挤水装置、布 料张紧装置及与该挤水装置相配合的接水装置;所述挤水装置包括主动件、挤水部件及用 于驱动主动件转动的驱动件,所述挤水部件包括上挤水辊和下挤水辊,上下挤水辊之间形 成挤水间隙;所述架体上设有布料打结检测装置,该布料打结检测装置可在输送的布料出 现打结或缠绕时,控制所述驱动件停止工作,本发明通过挤水装置对印染过后的布料进行 挤压挤水,避免开幅过程中出现水滴四处滴落的情况。 但是,为了方便布料后续的操作,使布料不易损坏,通常会将布料卷成筒状,而布 料成卷后通常需要人工将其取下,然后更换新的卷轴,且在整个取卷上轴的过程中,生产线 通常不会停止,因而存在取卷及上轴不及时的情况,匆忙间还会导致最靠近卷轴处的布料 褶皱,影响布料的使用,且长时间重复进行取卷上轴工作,容易使工人产生疲劳。
技术实现要素:
1.要解决的技术问题 针对现有技术中存在的问题,本发明的目的在于提供一种便于印染布料卷轴连续上换 的设备,它可以实现有效减去人工取下布料卷以及对转轴进行上料的步骤,人工仅在放料 口内余料较少时进行添加即可,降低人工操作强度,使布料卷制作更加方便,且使最靠近转 轴处的布料不易褶皱。 2.技术方案 为解决上述问题,本发明采用如下的技术方案。 一种便于印染布料卷轴连续上换的设备,包括布料、设置在布料正下方的卷绕装 置、对称设置在布料两侧的剪切装置、对称设置在卷绕装置两侧的送料装置、设置在卷绕装 置正下方的接料装置以及设置在布料两侧的导料装置,所述布料、导料装置、剪切装置、卷 绕装置和接料装置从上至下依次分布,可以实现有效减去人工取下布料卷以及对转轴进行 上料的步骤,人工仅在放料口内余料较少时进行添加即可,降低人工操作强度,使布料卷制 作更加方便,且使最靠近转轴处的布料不易褶皱。 进一步的,所述卷绕装置包括一对旋转板,一对旋转板相互远离的一端分别连接 4 CN 111606098 A 说 明 书 2/6 页 有电动机和放料电动缸,所述旋转板与电动机的输出轴固定连接,所述旋转板与放料电动 缸的输出轴转动连接,一对所述旋转板相互靠近的一端均开凿有外放置槽和内放置槽,且 内放置槽通过外放置槽与外界相通,一对所述外放置槽之间放置有一对转轴,所述内放置 槽的内端固定连接有推杆电机,所述推杆电机的输出轴固定连接有一对电动伸缩杆,一对 所述电动伸缩杆相互远离的一端均固定连接有挡板,通过一对转轴对布料夹持,有效实现 对布料的卷绕。 进一步的,所述外放置槽的截面形状为V字形,便于引导转轴在重力作用下向外放 置槽的中部滑动。 进一步的,所述剪切装置包括安装块、开凿在安装块侧端的安装槽以及安装在安 装槽内端的剪切电动缸,所述剪切电动缸靠近布料的一端固定连接有切割刀,通过剪切电 动缸驱动切割刀移动从而有效实现对布料的剪切,切割刀在不使用时收纳入安装槽,不易 触碰到布料,保护布料不易被切割刀的锋利刀口损坏。 进一步的,所述安装块的侧端开凿有一对旋转槽,一对所述旋转槽分别位于安装 槽的上下两侧,且旋转槽与安装槽的槽口位于同一侧,所述旋转槽内固定连接有中心轴,所 述中心轴的外端套接有滚轮,所述滚轮远离安装块的一端超出安装块侧端所在的平面,切 割刀收纳时,通过滚轮可引导布料,使其能有效保持竖直向下运动,降低布料与安装块之间 的摩擦,减少布料与安装块侧端因摩擦而造成的损坏。 进一步的,所述送料装置包括送料箱以及设置在送料箱上端的放料口,所述放料 口呈漏斗形,可放入多个转轴,且放料口与送料箱固定连接为一体结构,所述送料箱的内端 安装有伸缩电机,所述伸缩电机的输出轴固定连接有推板,便于控制伸缩电机推动转轴向 外放置槽内上料,所述推板与放料口之间相距一个转轴的距离,使转轴不易落入伸缩电机 的输出轴上方,影响输出轴的伸缩。 进一步的,所述接料装置包括接料箱以及安装在接料箱内端的滤水板,所述接料 箱的侧端固定连接有出水管,且出水管位于滤水板的下侧,所述接料箱的前端开凿有取物 孔,所述取物孔内安装有出料门,便于对缠绕好的布料卷收集,且在滤水板的过滤下,减少 布料卷内的水分含量,既降低布料卷的重量,方便工人的搬运,又使后续开幅时水滴四溅的 情况不易发生。 进一步的,所述滤水板向靠近出料门的一侧倾斜设置,便于引导接料箱内的布料 卷滚下,所述接料箱的内底端设置为斜面,且斜面向靠近出水管的方向倾斜,便于引导水流 流向出水管,使接料箱内不易积水。 进一步的,所述出料门包括转动连接在取物孔处的门体、固定连接在接料箱侧端 的L形杆,且L形杆位于门体的上侧,所述门体远离接料箱的一端固定连接有拉绳,且拉绳套 接在L形杆的外端,将拉绳从L形杆上取下可将门体打开。 进一步的,所述门体远离接料箱的一端固定连接有把手杆,所述把手杆与出料门 垂直分布,便于将出料门打开或关上,更省力。 3.有益效果 相比于现有技术,本发明的优点在于: (1)本方案可以实现有效减去人工取下布料卷以及对转轴进行上料的步骤,人工仅在 放料口内余料较少时进行添加即可,降低人工操作强度,使布料卷制作更加方便,且使最靠 5 CN 111606098 A 说 明 书 3/6 页 近转轴处的布料不易褶皱。 (2)卷绕装置包括一对旋转板,一对旋转板相互远离的一端分别连接有电动机和 放料电动缸,旋转板与电动机的输出轴固定连接,旋转板与放料电动缸的输出轴转动连接, 一对旋转板相互靠近的一端均开凿有外放置槽和内放置槽,且内放置槽通过外放置槽与外 界相通,一对外放置槽之间放置有一对转轴,内放置槽的内端固定连接有推杆电机,推杆电 机的输出轴固定连接有一对电动伸缩杆,一对电动伸缩杆相互远离的一端均固定连接有挡 板,通过一对转轴对布料夹持,有效实现对布料的卷绕。 (3)外放置槽的截面形状为V字形,便于引导转轴在重力作用下向外放置槽的中部 滑动。 (4)剪切装置包括安装块、开凿在安装块侧端的安装槽以及安装在安装槽内端的 剪切电动缸,剪切电动缸靠近布料的一端固定连接有切割刀,通过剪切电动缸驱动切割刀 移动从而有效实现对布料的剪切,切割刀在不使用时收纳入安装槽,不易触碰到布料,保护 布料不易被切割刀的锋利刀口损坏。 (5)安装块的侧端开凿有一对旋转槽,一对旋转槽分别位于安装槽的上下两侧,且 旋转槽与安装槽的槽口位于同一侧,旋转槽内固定连接有中心轴,中心轴的外端套接有滚 轮,滚轮远离安装块的一端超出安装块侧端所在的平面,切割刀收纳时,通过滚轮可引导布 料,使其能有效保持竖直向下运动,降低布料与安装块之间的摩擦,减少布料与安装块侧端 因摩擦而造成的损坏。 (6)送料装置包括送料箱以及设置在送料箱上端的放料口,放料口呈漏斗形,可放 入多个转轴,且放料口与送料箱固定连接为一体结构,送料箱的内端安装有伸缩电机,伸缩 电机的输出轴固定连接有推板,便于控制伸缩电机推动转轴向外放置槽内上料,推板与放 料口之间相距一个转轴的距离,使转轴不易落入伸缩电机的输出轴上方,影响输出轴的伸 缩。 (7)接料装置包括接料箱以及安装在接料箱内端的滤水板,接料箱的侧端固定连 接有出水管,且出水管位于滤水板的下侧,接料箱的前端开凿有取物孔,取物孔内安装有出 料门,便于对缠绕好的布料卷收集,且在滤水板的过滤下,减少布料卷内的水分含量,既降 低布料卷的重量,方便工人的搬运,又使后续开幅时水滴四溅的情况不易发生。 (8)滤水板向靠近出料门的一侧倾斜设置,便于引导接料箱内的布料卷滚下,接料 箱的内底端设置为斜面,且斜面向靠近出水管的方向倾斜,便于引导水流流向出水管,使接 料箱内不易积水。 (9)出料门包括转动连接在取物孔处的门体、固定连接在接料箱侧端的L形杆,且L 形杆位于门体的上侧,门体远离接料箱的一端固定连接有拉绳,且拉绳套接在L形杆的外 端,将拉绳从L形杆上取下可将门体打开。 (10)门体远离接料箱的一端固定连接有把手杆,把手杆与出料门垂直分布,便于 将出料门打开或关上,更省力。 附图说明 图1为本发明的正面结构示意图; 图2为本发明的正面结构剖视图; 6 CN 111606098 A 说 明 书 4/6 页 图3为图2中A处结构示意图; 图4为本发明的的电动机处俯视结构示意图; 图5为本发明的的定位板处俯视结构示意图; 图6为本发明的的剪切装置的结构示意图。 图中标号说明: 1布料、2卷绕装置、21旋转板、22转轴、23外放置槽、24挡板、251电动机、252放料电动 缸、26内放置槽、27推杆电机、28电动伸缩杆、3剪切装置、31安装块、32安装槽、33剪切电动 缸、34切割刀、35旋转槽、36滚轮、37中心轴、4送料装置、41送料箱、42伸缩电机、43推板、44 放料口、5接料装置、51接料箱、52滤水板、53出水管、54出料门、541门体、542  L形杆、543拉 绳、6导料装置。
