技术摘要：
本发明公开一种吸油烟机，包括：烟机主体；以及空气净化装置，包括设在所述烟机主体外的净化外壳、及设在所述净化外壳内的过滤件和净化风机，所述净化外壳设有进风口和出风口，所述过滤件和所述净化风机均设于所述进风口与所述出风口之间，所述净化外壳可拆卸连接于所  全部
背景技术：
在烹饪过程中，会产生油烟，这些油烟不仅会对空气环境造成污染，还会损害人体 的健康。传统的吸油烟机能够将油烟迅速排到室外，减少了对厨房内空气环境的污染及其 对人体的健康的损害。但在烹饪过程中总会有油烟从传统的吸油烟机逃逸，而散逸到厨房 空间中。逃逸掉的油烟仍然会造成油烟污染及对人体的健康损害。
技术实现要素：

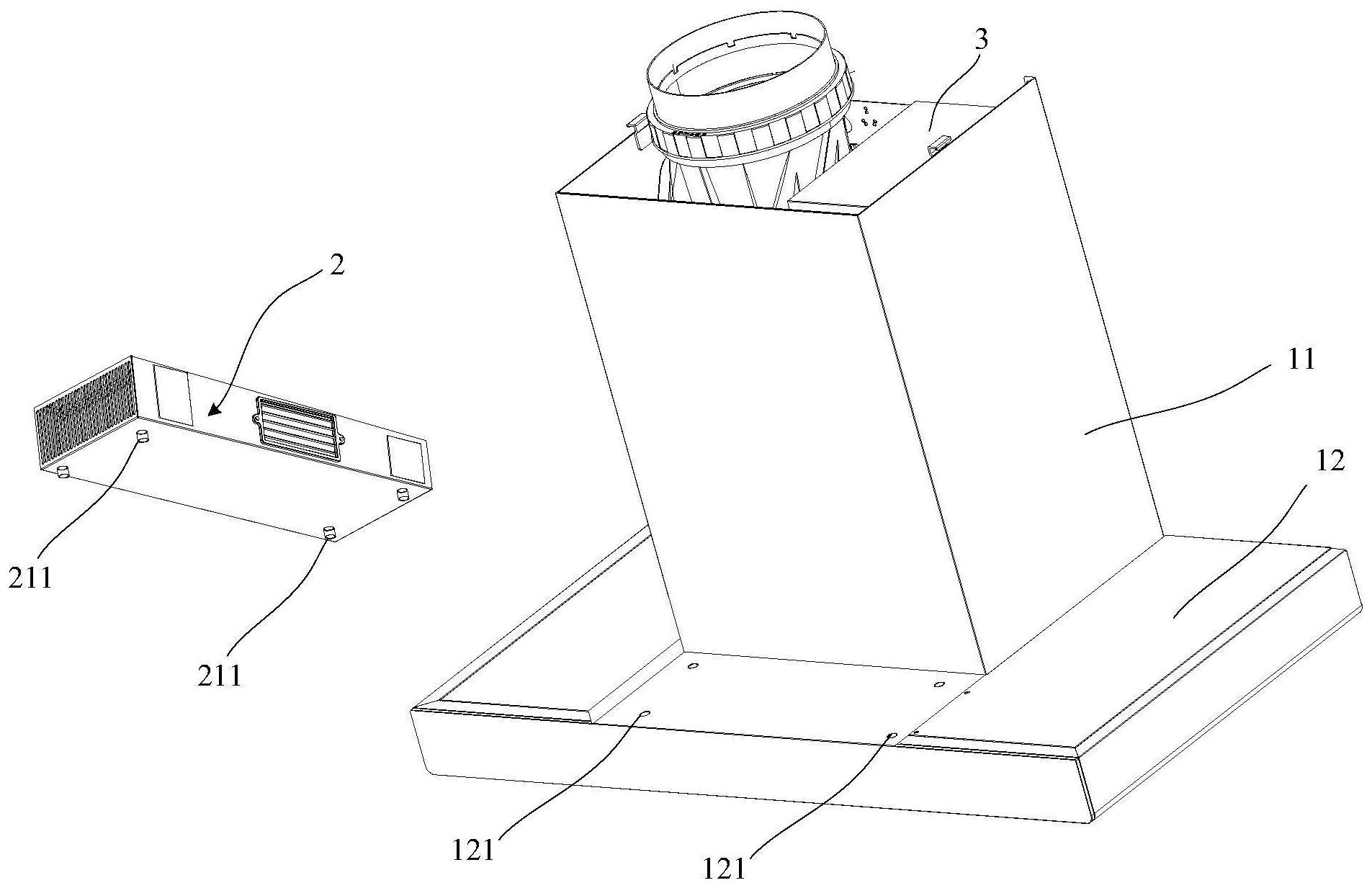

本发明的主要目的是提出一种吸油烟机，旨在进一步减少油烟对空气环境的污染 和对人体健康的损害，同时便于安装和维护。 为实现上述目的，本发明提出的吸油烟机包括： 烟机主体；以及 空气净化装置，所述空气净化装置包括设在所述烟机主体外的净化外壳、及设在 所述净化外壳内的过滤件和净化风机，所述净化外壳设有进风口和出风口，所述过滤件和 所述净化风机均设于所述进风口与所述出风口之间，所述净化外壳可拆卸连接于所述烟机 主体。 一方面，通过空气净化装置与烟机主体的协同工作，能将油烟大部分排出室外，小 部分循环净化去除，从而进一步减少油烟对空气环境的污染和对人体健康的损害。另一方 面净化外壳与烟机主体可拆卸连接设置，从而使得空气净化装置整体与烟机主体可拆卸连 接，如此设置可以方便空气净化装置与烟机主体的装配，实现模块化的装配，并且方便在运 输过程中将二者进行单独运输。并且，当烟机主体和空气净化装置的其中之一损坏时，也可 以进行单独的拆卸和维修，降低维护成本。 可选地，所述烟机主体包括风机罩和设于所述风机罩下方的集烟罩，所述净化外 壳可拆卸连接于所述集烟罩。 如此，可方便烟机主体和净化外壳的拆装。 可选地，所述集烟罩和所述净化外壳的其中之一设有插接槽，所述集烟罩和所述 净化外壳的其中之另一设有插接脚，所述插接脚可拆卸插接于所述插接槽内。 如此，可方便烟机主体和净化外壳的插接配合。 可选地，所述集烟罩和所述净化外壳的其中之一设有第一磁性件，所述集烟罩和 所述净化外壳的其中之另一设有第二磁性件，所述第一磁性件与所述第二磁性件磁性吸 附。 如此，可方便烟机主体和净化外壳的磁吸配合。 可选地，所述集烟罩和所述净化外壳的其中之一设有插接槽，所述集烟罩和所述 净化外壳的其中之另一设有插接脚，所述插接脚设有第一磁性件，所述插接槽内设有第二 3 CN 111735091 A 说　明　书 2/9 页 磁性件，所述插接脚可拆卸插接于所述插接槽内时，所述第一磁性件与所述第二磁性件磁 性吸附。 如此，可方便烟机主体和净化外壳的插接加磁吸配合。 可选地，所述烟机主体设有第一电触点，所述空气净化装置设有第二电触点，所述 空气净化装置连接于所述烟机主体时，所述第一电触点与所述第二电触点电性连接。 如此，可方便烟机主体和空气净化装置的电路导通。 可选地，所述净化外壳设于所述集烟罩的上表面，且位于所述风机罩的正面； 或者，所述净化外壳设于所述集烟罩的上表面，且位于所述风机罩的侧面； 或者，所述净化外壳设于所述集烟罩的上表面，且位于所述风机罩侧面和正面之 间的边角处。 如此，设置在各个位置，考虑安装区域和出风角度的便利性。 可选地，所述净化外壳与所述集烟罩之间设有减震垫； 和/或，所述净化外壳与所述风机罩之间设有缓冲垫。 如此，可降低烟机主体和空气净化装置的工作干涉。 可选地，所述净化外壳设有滤件安装口，所述过滤件通过所述滤件安装口可拆卸 安装至所述净化外壳内。 如此，可便于过滤件的拆出清洗或更换。 可选地，所述过滤件可抽拉地设于所述滤件安装口。 如此，通过抽拉的方式，能更为方便地进行过滤件的拆出清洗或更换 本发明的技术方案一方面在烟机主体上设置空气净化装置，可使得在空气净化装 置与烟机主体协同工作时，烹饪过程所产生的油烟大部分通过烟机主体内的吸油烟风道排 出至室外，小部分油烟会逃逸至厨房内其他空间，这小部分油烟可通过空气净化装置内的 净化风道得到进一步的去除，从而进一步减少油烟对空气环境的污染和对人体健康的损 害。 另一方面净化外壳与烟机主体可拆卸连接设置，从而使得空气净化装置整体与烟 机主体可拆卸连接，如此设置可以方便空气净化装置与烟机主体的装配，实现模块化的装 配，并且方便在运输过程中将二者进行单独运输。并且，当烟机主体和空气净化装置的其中 之一损坏时，也可以进行单独的拆卸和维修，降低维护成本。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明吸油烟机一实施例的结构示意图； 图2为图1中吸油烟机的空气净化装置未装配到烟机主体的结构示意图； 图3为图1中吸油烟机的空气净化装置的爆炸结构示意图； 图4为图1中吸油烟机的截面结构示意图； 图5为图4中A处的放大结构示意图； 4 CN 111735091 A 说　明　书 3/9 页 图6为图4中B处的放大结构示意图； 图7为图1中吸油烟机的空气净化装置的空气循环路径示意图。 附图标号说明： 标号 名称 标号 名称 1 烟机主体 11 风机罩 12 集烟罩 2 空气净化装置 121 插接槽 122 第二磁性件 21 净化外壳 21a 进风口 211 插接脚 212 第一磁性件 21b 出风口 210 滤件安装口 22 过滤件 221 HEPA过滤网 222 活性炭过滤网 23 净化风机 24 进风格栅 25 出风格栅 220 安装槽 220a 安装过口 27 净化风道壳 271 风道进口 272 风道出口 26 滤件盖 251 导风栅条 28 滤件安装盒 281 导轨 3 控制器 4 控制开关     本发明目的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
