技术摘要：
本发明提供一种用于生物医学工程的自动存放式培养皿，涉及培养皿领域，解决了在拿取时需要弯腰探身，不够方便，且现有装置上用于保温的盖板不能够实现自动开启和关闭，实用性较差；培养皿和放置座之间多为套接式结构，不能够在抽取放置座时自动实现培养皿与放置座之间  全部
背景技术：
培养皿是一种用于微生物或细胞培养的实验室器皿，由一个平面圆盘状的底和一 个盖组成，一般用玻璃或塑料制成，培养皿材质基本上分为两类，塑料材质和玻璃材质，在 生物医学工程中需要使用大量的培养皿，因此培养皿的有序存放问题也逐渐被重视。。 如申请号：CN201920494431.6，本实用新型公开了一种用于生物医学工程的培养 皿自动存放装置，包括放置箱、驱动箱和多个培养皿，所述驱动箱安装在放置箱底端一侧的 侧壁上，且放置箱和驱动箱之间连通，所述放置箱的顶壁上开设有与培养皿相同直径的下 落孔，所述下落孔的侧壁上对称设有两个密封板，两个所述密封板相互远离的一侧均安装 有转动板，所述下落孔的侧壁上分别开设有两个转动槽。本方案通过各个结构的设置可为 培养皿提供一个独立的存放空间，同时可对使用后的培养皿进行彻底的消毒和杀菌处理， 方便下次直接使用，在培养皿的存放和拿取操作上进行了简化，可方便培养皿有序的放置， 同时亦节约了拿取操作用时，自动化程度高，省时省力，使用便捷。 类似于上述申请的培养皿放置装置，目前主要存在以下几点不足： 一个是，现有装置一般都是多层叠加放置结构，在拿取时需要弯腰探身，不够方 便，且现有装置上用于保温的盖板不能够实现自动开启和关闭，实用性较差；再者是，携带 不够方便，现有装置的培养皿和放置座之间多为套接式结构，在携带过程中培养皿容易掉 落，且不能够在抽取放置座时自动实现培养皿与放置座之间的闭锁。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种用于生物医学工 程的自动存放式培养皿，以期达到更具有更加实用价值性的目的。
技术实现要素：

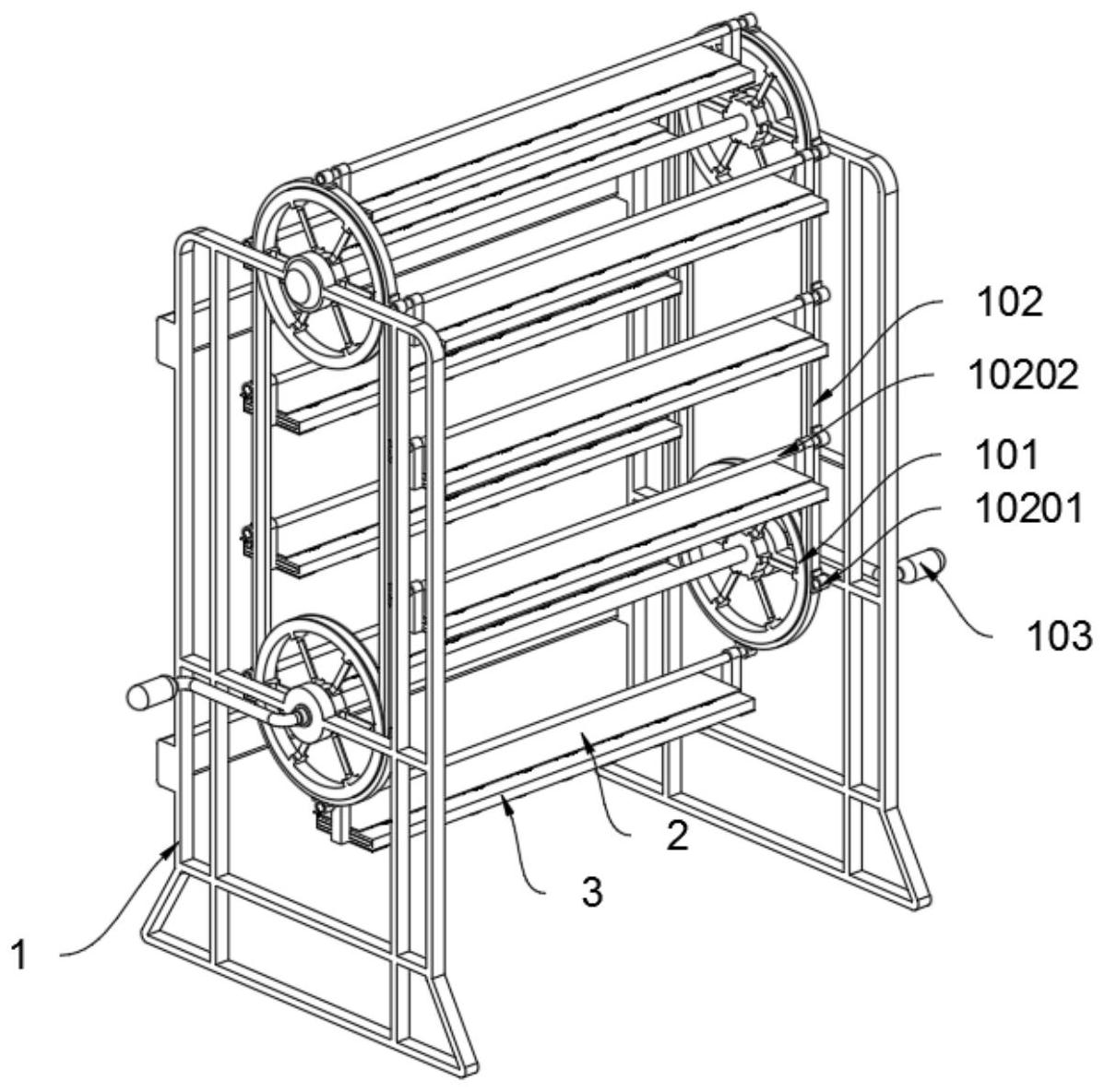

为了解决上述技术问题，本发明提供一种用于生物医学工程的自动存放式培养 皿，以解决现有一个是，现有装置一般都是多层叠加放置结构，在拿取时需要弯腰探身，不 够方便，且现有装置上用于保温的盖板不能够实现自动开启和关闭，实用性较差；再者是， 携带不够方便，现有装置的培养皿和放置座之间多为套接式结构，在携带过程中培养皿容 易掉落，且不能够在抽取放置座时自动实现培养皿与放置座之间的闭锁的问题。 本发明一种用于生物医学工程的自动存放式培养皿的目的与功效，由以下具体技 术手段所达成： 一种用于生物医学工程的自动存放式培养皿，包括调整架；所述调整架上转动连 接有安装座结构，且安装座结构上固定有放置架，并且放置架上放置有培养皿；所述培养皿 还包括齿，所述培养皿为阶梯筒状结构，且培养皿上呈环形阵列状开设有若干个齿；所述齿 与齿排啮合，且齿与齿排共同组成了齿轮齿排结构，当向外拉动抽出放置架时，在齿排的带 3 CN 111568056 A 说　明　书 2/5 页 动下培养皿旋转90度，从而在拆卸放置架时能够自动实现培养皿的限位固定；所述调整架 上焊接有拨动结构；所述拨动结构包括固定座和拨动杆，所述固定座焊接在调整架上，且固 定座上焊接有一根拨动杆，并且当安装座结构跟随传动带转动至前侧1.2m高度时盖板尾部 与拨动杆接触，继续转动摇把十度后此时呈最大角度展开角度，继续转动摇把十度后，盖板 与拨动杆脱离，此时盖板呈关闭状态，从而通过拨动杆可实现盖板的自动开启。 进一步的，所述调整架包括转轮、传动带、挂环、转轴和摇把，所述调整架上通过转 轴转动连接有转轮，且转轴和转轮共设有两组，并且转轴上设置有摇把；每组由一根转轴和 两个转轮组成，且两组转轮之间通过传动带连接；所述传动带上设置挂环，且挂环上安装有 转轴，并且转轴为圆柱杆状结构，从而可实现安装座结构的转动连接，进而也就能够保证安 装座结构始终处于水平状态。 进一步的，所述安装座结构包括安装座主体、插接凸起、转动连接座、盖板和齿排， 所述安装座主体上焊接有两个插接凸起，且两个插接凸起上均焊接有一个转动连接座；所 述安装座主体上转动连接有盖板，且安装座主体上还呈矩形阵列状焊接有八个齿排。 进一步的，所述放置架包括滑动槽，所述放置架为矩形板状结构，且放置架左端面 和右端面均开设有一条凸状结构的滑动槽所述放置架通过滑动槽与安装座主体上的插接 凸起插接相连，且插接凸起和滑动槽共同组成了放置架的插接式固定结构，从而可提高放 置架拆装的方便性。 进一步的，所述放置架还包括放置孔、环形槽和卡槽，所述放置架上呈矩形阵列状 开设有八个放置孔，且每个放置孔内均开设有一个环形槽；每个所述放置孔上均开设有一 个卡槽，且卡槽与环形槽相连通；所述培养皿包括卡接凸起，所述培养皿上开设有卡接凸 起，且卡接凸起与卡槽以及环形槽相匹配，并且卡接凸起、卡槽以及环形槽共同组成了培养 皿的旋转式固定结构，从而可保证培养皿携带时的稳定性。 进一步的，所述放置架顶端面开设有两个半球形的卡接槽，且安装座主体上设置 有两个与卡接槽相匹配的弹性插销，并且安装座主体前端面为倾斜状结构，从而可方便实 现放置架和安装座主体的快速固定，且插接顺滑性高。 与现有技术相比，本发明具有如下有益效果： 改进了放置结构，通过改进后能够方便培养皿的取放，且在放置培养皿时能够实 现保温用盖板的自动开启，具体如下： 首先通过摇动摇把可实现多个安装座结构位置的转换，且在转动过程中，因拨动 结构的设置，当安装座结构跟随传动带转动至前侧1.2m高度时盖板尾部与拨动杆接触，继 续转动摇把十度后此时呈最大角度展开角度，继续转动摇把十度后，盖板与拨动杆脱离，此 时盖板呈关闭状态，从而通过拨动杆可实现盖板的自动开启，进而也就方便了培养皿的拿 取和放置，且继续转动后可盖板恢复原位，可继续实现培养皿的保温。 改进了培养皿的固定结构，通过改进后在移动或者携带培养皿时能够实现培养皿 的自动闭锁，具体如下：当需要将培养皿进行携带或者转移位置时，第一，因培养皿上开设 有卡接凸起，且卡接凸起与卡槽以及环形槽相匹配，并且卡接凸起、卡槽以及环形槽共同组 成了培养皿的旋转式固定结构，从而可保证培养皿携带时的稳定性；第二，因齿与齿排啮 合，且齿与齿排共同组成了齿轮齿排结构，当向外拉动抽出放置架时，在齿排的带动下培养 皿旋转90度，从而在拆卸放置架时能够自动实现培养皿的限位固定。 4 CN 111568056 A 说　明　书 3/5 页 附图说明 图1是本发明的轴视结构示意图。 图2是本发明图1另一方向上的轴视结构示意图。 图3是本发明图2的A处放大结构示意图。 图4是本发明安装座结构和放置架的轴视放大结构示意图。 图5是本发明图4的局部剖视拆分结构示意图。 图6是本发明图5的B处放大结构示意图。 图7是本发明图5的C处放大结构示意图。 图8是本发明图5的D处放大结构示意图。 图中，部件名称与附图编号的对应关系为： 1、调整架；101、转轮；102、传动带；10201、挂环；10202、转轴；103、摇把；2、安装座 结构；201、安装座主体；202、插接凸起；203、转动连接座；204、盖板；205、齿排；206、弹性插 销；3、放置架；301、滑动槽；302、放置孔；30201、环形槽；30202、卡槽；303、卡接槽；4、培养 皿；401、齿；402、卡接凸起；5、拨动结构；501、固定座；502、拨动杆。
