技术摘要：
本发明公开了一种深基坑支护位移监测自动报警装置，涉及深基坑支护位移监测技术领域。本发明包括第一伸缩杆，第一伸缩杆的下侧连接有支撑管，支撑管的一端转动连接有微距旋钮，微距旋钮的一侧连接有螺纹杆，螺纹杆的一端安装有万向器，万向器的一侧安装有脚板，第一伸  全部
背景技术：
随着国民经济建设的飞速发展与土地资源的相对紧缺，各种用途的地下空间已在 世界各地得到广泛的开发与利用，随之也产生了大量的深基坑工程，且基坑向着开挖面积 大，开挖深度深，周围环境更复杂的趋势发展；深基坑工程常采用的支护形式有钻孔灌注 桩、深层搅拌桩、钢筋混凝土桩等刚性桩与锚杆或土钉结合，可以有效地对深基坑工程进行 支护与加固。然而不容回避的事实是，由于基坑工程和地下工程施工环境的复杂性和不确 定性，往往决定了基坑受周围土压力、水压力及其他不确定荷载影响较大，深基坑工程和地 下工程施工过程中往往会引起支护结构内力和位移以及基坑内外土体变形而发生种种意 外； 对深基坑工程支护结构的稳定性做到准确的预警，是深基坑支护工程急需解决的 问题，若无预警会严重威胁基坑内施工人员和施工机械的生命财产安全。
技术实现要素：

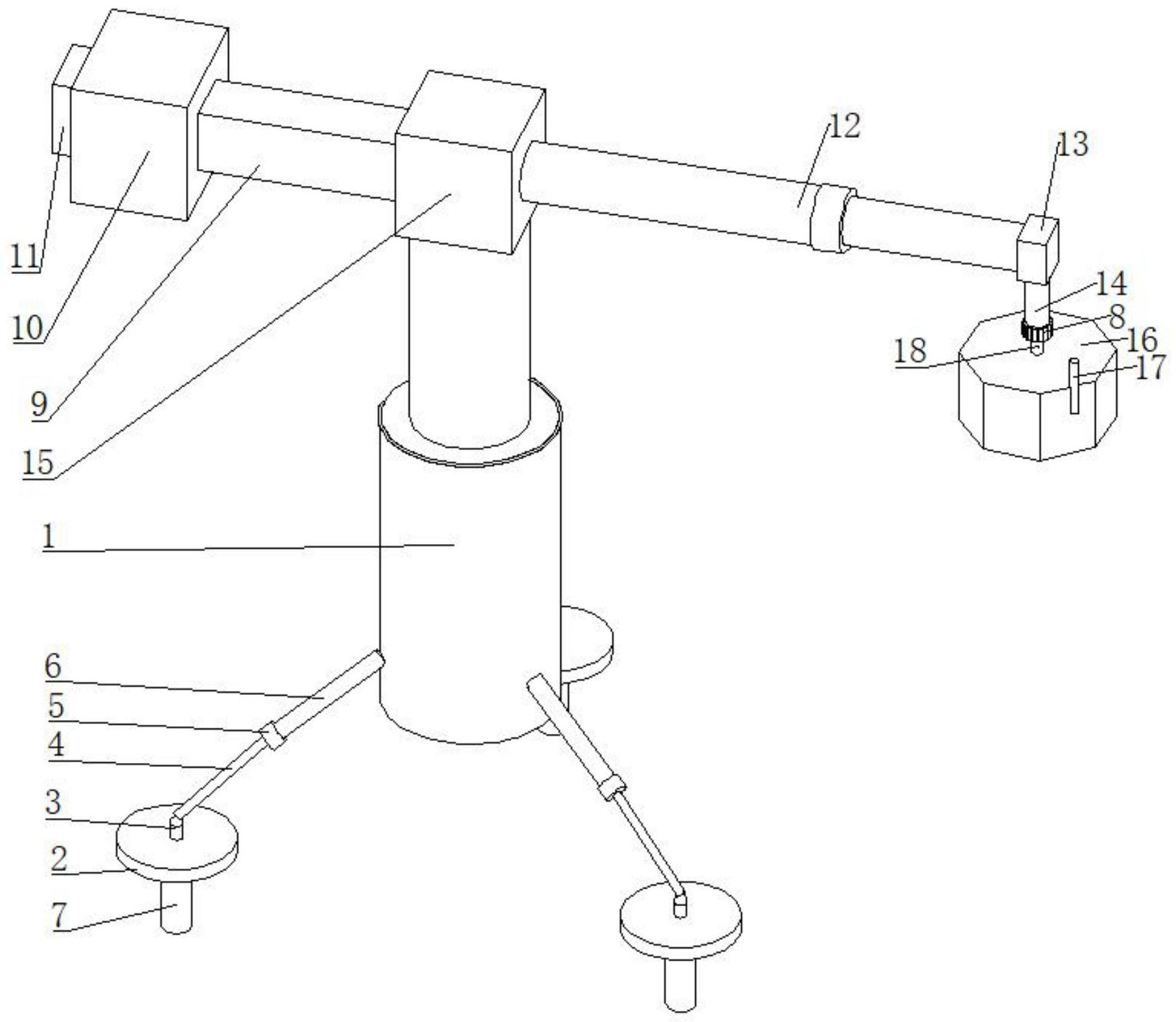

本发明的目的在于提供一种深基坑支护位移监测自动报警装置，通过踩动脚板能 将插脚插入土壤中，达到了对整个装置的固定效果；然后转动微距旋钮能很好的对整个装 置的水平效果进行调整，避免因装置倾斜对测量结果产生不良的影响，待装置水平精度调 节完成以后，调节第二伸缩杆，从而可以对红外线发射位置进行初步调整，最后转动转向箱 进一步调节红外线仪的角度，使红外线仪射出的红外线位置更加精确，从而完成了对基坑 的监测效果，保障了工人的生命安全和设备的财产安全，解决了现有的技术问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 一种深基坑支护位移监测自动报警装置，包括第一伸缩杆，第一伸缩杆的下侧连 接有支撑管，支撑管的一端转动连接有微距旋钮，微距旋钮的一侧连接有螺纹杆，螺纹杆的 一端安装有万向器，万向器的一侧安装有脚板，脚板的下侧固定有插脚，第一伸缩杆的输出 端固定有第一固定块，第一固定块的一侧安装有第二伸缩杆，第二伸缩杆的输出端固定有 第二固定块，第二固定块的下侧固定有第一杆体，第一杆体的下侧转动连接有转向箱； 微距旋钮的内部包括旋钮块和转板，转板与支撑管固定连接，旋钮块的内部开设 有开槽和螺纹槽，螺纹槽与螺纹杆螺纹连接，转板的上下两侧均装设有转珠，开槽与转珠转 动配合。 可选的，第二杆体的一端安装有红外线仪，红外线仪的一侧设置有传感器。 可选的，第一固定块的另一侧连接有支撑杆，支撑杆的一端安装有配重块，配重块 的一侧安装有控制箱。 可选的，配重块的一侧还安装有报警装置。 3 CN 111595245 A 说　明　书 2/4 页 可选的，第一固定块的下侧连接有钢丝，钢丝的一端连接有插地柱。 可选的，转向箱的内部设置有第一齿轮，第一齿轮安装在第一杆体的一端，第一齿 轮的下侧安装有第二齿轮，第一齿轮的表面啮合有第三齿轮，第三齿轮下侧安装有第四齿 轮，第二齿轮与第四齿轮的表面啮合，第四齿轮一端连接有第二杆体，第二杆体与转向箱转 动连接。 本发明的实施例具有以下有益效果： 本发明的一个实施例通过踩动脚板能将插脚插入土壤中，达到了对整个装置的固 定效果；然后转动微距旋钮能很好的对整个装置的水平效果进行调整，避免因装置倾斜对 测量结果产生不良的影响，待装置水平精度调节完成以后，调节第二伸缩杆，从而可以对红 外线发射位置进行初步调整，最后转动转向箱进一步调节红外线仪的角度，使红外线仪射 出的红外线位置更加精确，从而完成了对基坑的监测效果，保障了工人的生命安全和设备 的财产安全。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明一实施例的立体结构示意图； 图2为本发明一实施例的微距旋钮剖面结构示意图； 图3为本发明一实施例的转向箱剖面结构示意图。
