技术摘要：
本发明提供一种用于西谷椰子树上的淀粉刮落装置，属于椰子树淀粉刮落技术领域，以解决工人使用铁刷刮取淀粉时耗费工人较大力气的问题，包括树木固定机构，调节机构；所述树木固定机构安装在装置主体的一侧，且装置主体的另一侧还设有两组调节卡轨，所述调节机构滑动安  全部
背景技术：
南洋生长着一种能产大米的椰子树，名叫西谷椰子树，当地人叫它米树，西谷椰子 树属棕榈科植物，它与棕榈、槟榔以及椰子等是同科兄弟姐妹，西谷椰子的树皮内含有大量 的淀粉，工人使用工具不断的摩擦树内的淀粉，淀粉再经过后期的加工就能制作成大米，需 要工人先将西谷椰子树的树皮破开，当工人将树皮破开后，树皮内有大量的淀粉，工人需要 使用一个铁刷子在树皮内不断的摩擦将淀粉刮至桶里进行收集，工人就完成了一棵西谷椰 子树的淀粉收集工作，如果工人还需要对另外一棵西谷椰子树树皮内的淀粉刮下时，工人 重复上述操作即可将另外一棵西谷椰子树树皮内的淀粉刮下。 基于上述，工人使用铁刷将西谷椰子树树皮内的淀粉刮掉需要耗费工人较大力 气，而且在刮取淀粉时还需要对椰子树进行转动，操作比较麻烦。
技术实现要素：

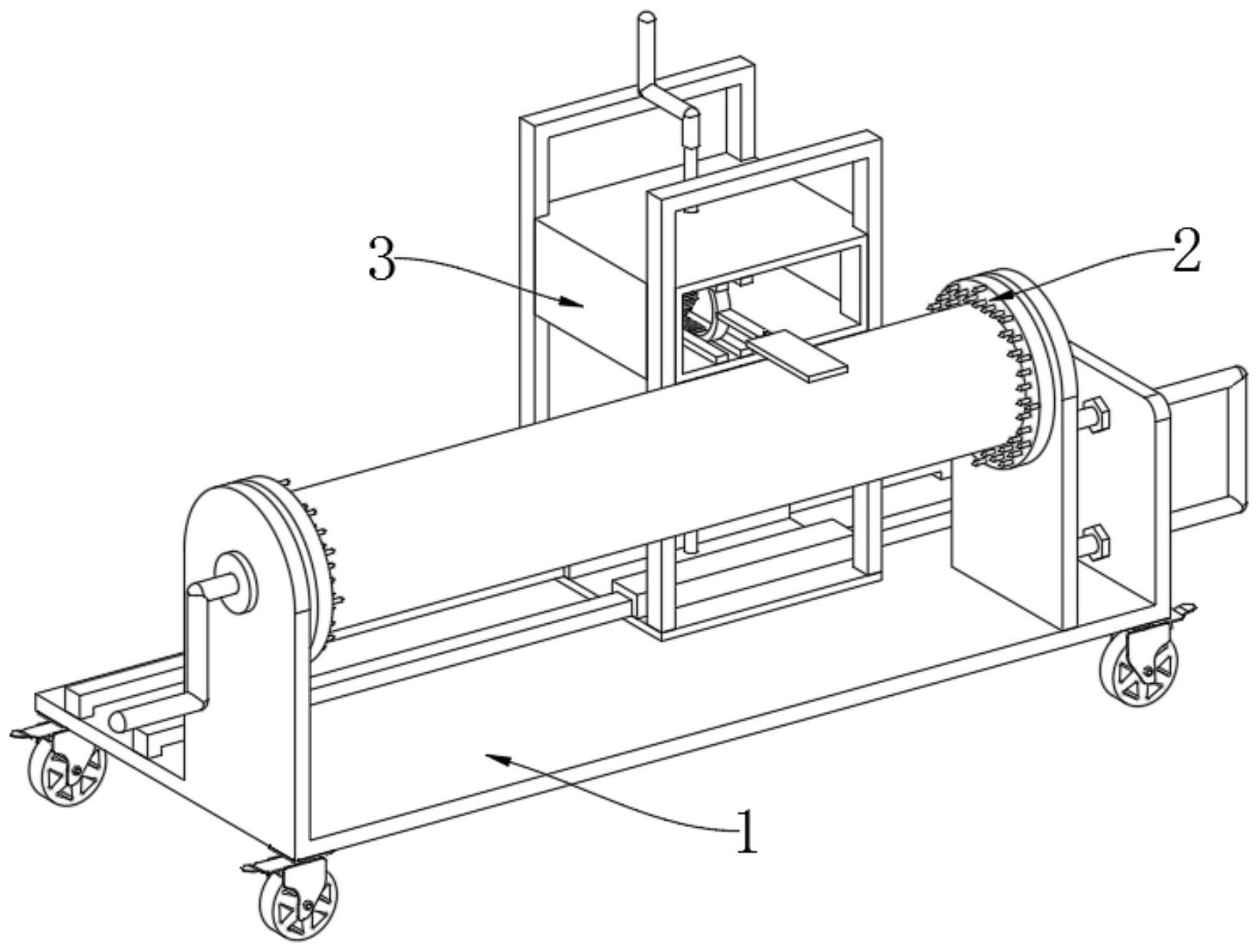

为了解决上述技术问题，本发明提供一种用于西谷椰子树上的淀粉刮落装置，以 解决工人使用铁刷刮取淀粉时耗费工人较大力气，还需要对椰子树进行转动，操作比较麻 烦的问题。 本发明用于西谷椰子树上的淀粉刮落装置的目的与功效，由以下具体技术手段所 达成： 一种用于西谷椰子树上的淀粉刮落装置，包括树木固定机构，调节机构；所述树木 固定机构安装在装置主体的一侧，且装置主体的另一侧还设有两组调节卡轨，所述调节机 构滑动安装在调节卡轨上，且调节机构内还安装有淀粉刮落机构。 进一步的，所述树木固定机构包括第一卡位钉板、调节板、U型限位架、第二卡位钉 板以及旋转把手，所述第一卡位钉板转动安装在调节板的上端，且调节板的后侧下端还连 接有U型限位架，所述U型限位架向外穿出装置主体并通过螺母限位固定，所述第二卡位钉 板转动安装在装置主体的另一端并与第一卡位钉板相对，且第二卡位钉板的外端中间还连 接有旋转把手。 进一步的，所述调节机构包括横向调节架、横向卡筒、竖向调节框以及竖向卡角， 所述横向调节架的底侧设有两组横向卡筒，且横向卡筒套装在调节卡轨上，所述竖向调节 框通过其四端角的竖向卡角滑动卡装在横向调节架的内侧，且竖向调节框的内侧还设有纵 向卡槽。 进一步的，所述淀粉刮落机构包括刮落板、滑动框、不完全齿轮、驱动电机、蜗杆以 及蜗轮，所述滑动框的上下两端分别滑动卡在纵向卡槽，且刮落板通过螺栓固定连接在滑 动框的前端，所述不完全齿轮、驱动电机、蜗杆与蜗轮均安装在竖向调节框内。 3 CN 111567358 A 说　明　书 2/4 页 进一步的，所述不完全齿轮的外周上设有1/2圈的卡齿，且滑动框的内侧上下两端 面均设有卡齿并可与不完全齿轮上的卡齿啮合连接。 进一步的，所述不完全齿轮与蜗杆同轴连接并与驱动电机传动连接，且蜗杆与蜗 轮啮合连接，所述蜗轮滑动卡装在螺杆上，且螺杆的底端转动镶嵌在横向调节架上，所述卡 筒连接在蜗轮的上下两端并分别贴在竖向调节框的内壁上。 进一步的，所述螺杆还竖向穿过竖向调节框，且竖向调节框上也设有内螺纹孔并 与螺杆啮合连接。 进一步的，所述螺杆的顶端设有方形柱，且回位把手可通过其下端的方形插口插 装在螺杆顶端。 本发明至少包括以下有益效果： 本发明通过设置树木固定机构，可将破皮后的椰子树一端插装在第二卡位钉板 上，并通过U型限位架向前推动调节板，使第一卡位钉板插在椰子树的另一端，对椰子树进 行固定与卡位，并通过在第二卡位钉板外端连接旋转把手，便于通过刮落板刮取淀粉时还 可通过旋转把手转动椰子树，从而利用刮落板对椰子树上的淀粉进行圆周式刮落，提高刮 取效率。 本发明还通过设置淀粉刮落机构，通过驱动电机带动不完全齿轮转动时，利用不 完全齿轮上的卡齿带动滑动框在竖向调节框的纵向卡槽内前后运动，带动刮落板将椰子树 上的淀粉刮落，并在不完全齿轮转动的同时还通过蜗杆带动蜗轮旋转，并由于蜗轮卡装在 螺杆上，在蜗轮旋转时能够带动螺杆转动，并在蜗杆与蜗轮之间的大传动比的作用下，降低 蜗轮的转速，使竖向调节框与淀粉刮落机构同步缓慢向下移动，边刮落淀粉边向下移动，更 好的实现对椰子树上淀粉的刮落。 本发明还通过设置调节机构，还可推动横向调节架在调节卡轨上移动，改变淀粉 刮落机构的位置，从而对椰子树不同位置上的淀粉进行刮落。 附图说明 图1是本发明的结构示意图。 图2是本发明的另一侧面结构示意图。 图3是本发明的正面结构示意图。 图4是本发明的俯视结构示意图。 图5是本发明的椰子树取下以及回位把手向上取下后的结构示意图。 图6是本发明中调节机构与竖向调节框横向剖切后的结构示意图。 图7是本发明的A处放大结构示意图。 图8是本发明中滑动框、不完全齿轮、驱动电机以及蜗杆、蜗轮的传动结构示意图。 图中，部件名称与附图编号的对应关系为： 1、装置主体；101、调节卡轨；2、树木固定机构；201、第一卡位钉板；2011、调节板； 2012、U型限位架；202、第二卡位钉板；2021、旋转把手；3、调节机构；301、横向调节架；3011、 横向卡筒；302、竖向调节框；3021、竖向卡角；3022、纵向卡槽；4、淀粉刮落机构；401、刮落 板；402、滑动框；403、不完全齿轮；404、驱动电机；405、蜗杆；406、蜗轮；4061、卡筒；407、螺 杆；5、回位把手。 4 CN 111567358 A 说　明　书 3/4 页
