技术摘要：

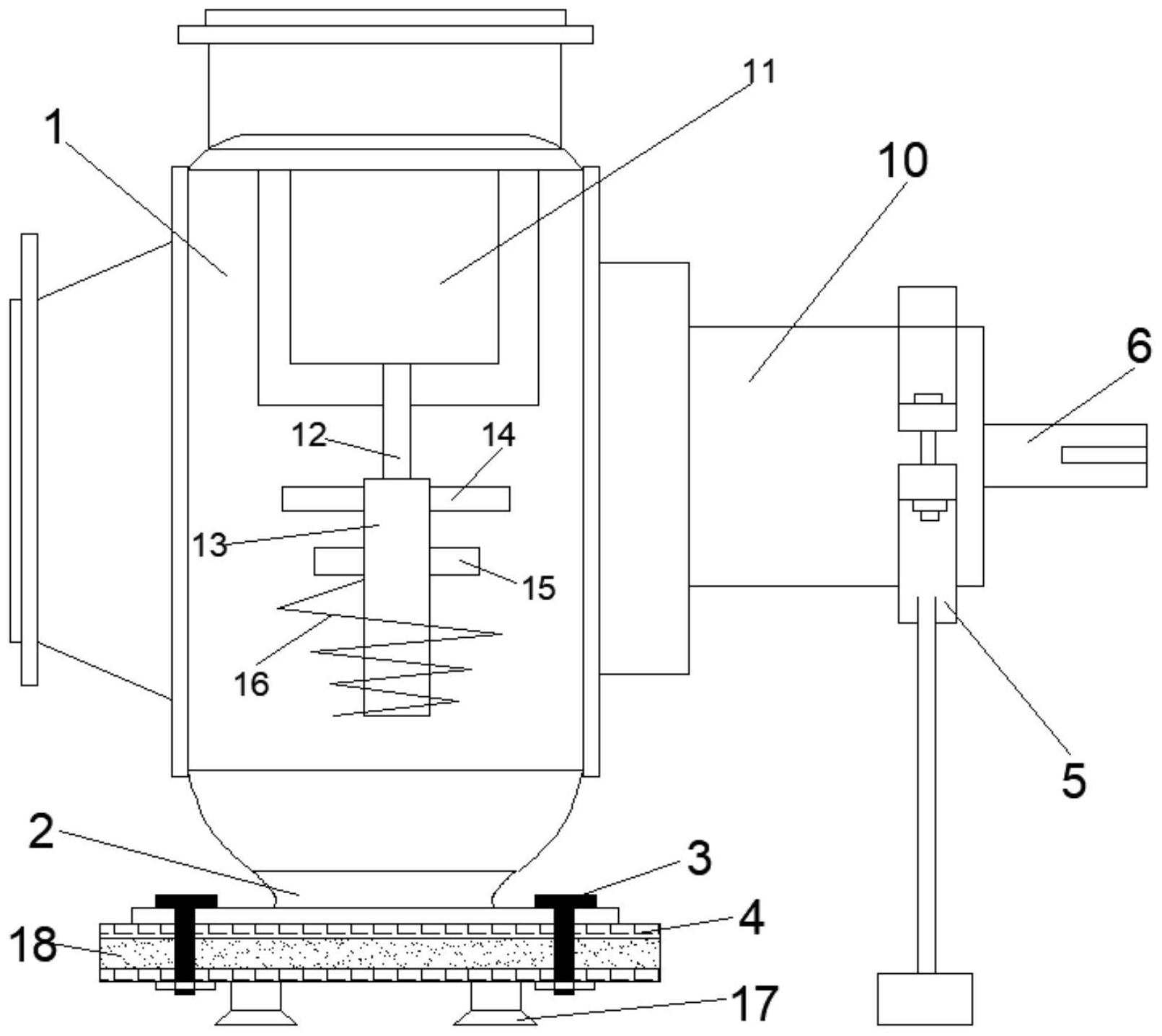

一种耐磨立体吸沙泵，包括泵体、底座、缓冲调节装置、可调式轴承座支架、泵轴、轴承座和搅拌装置，所述泵体下方设有底座，所述底座设有缓冲调节装置，所述泵体连接轴承座，所述轴承座内套设有泵轴，所述轴承座通过可调式轴承座支架支撑，所述泵体内设有搅拌装置；其中  全部
背景技术：
现有技术中的吸沙泵，都是沿用普通水泵的安装方式，在泵体和轴承座下方设置 固定的安装底脚，将吸沙泵固定在安装基座上。由于吸沙泵的特殊的使用环境，现有技术中 吸沙泵的固定的安装底脚，无法与之相匹配，造成安装困难，影响安装质量。 吸沙泵独特的密封装置能够有效平衡油室内外压力，最大限度保护了机械密封的 可靠性。由于吸沙泵咋工作时，搅拌器时刻与砂石接触，出现了搅拌头磨损严重的现象。
技术实现要素：
发明目的：本发明的目的是提供一种耐磨立体吸沙泵及其工作方法，提高了整体 的耐磨性能，提高搅拌效果及使用寿命，采用陶瓷材料制作耐磨损，而且当磨损严重时更换 便捷。 技术方案：本发明提供了一种耐磨立体吸沙泵，包括泵体、底座、缓冲调节装置、可 调式轴承座支架、泵轴、轴承座和搅拌装置，所述泵体下方设有底座，所述底座设有缓冲调 节装置，所述泵体连接轴承座，所述轴承座内套设有泵轴，所述轴承座通过可调式轴承座支 架支撑，所述泵体内设有搅拌装置；其中，所述缓冲调节装置包括螺柱、固定夹板、稳定系统 和橡胶缓冲层，所述两块固定夹板平行设置在橡胶缓冲层两侧，所述四个螺柱设置在固定 夹板的四个直角处，所述固定夹板的上端连接底座，所述螺柱穿过底座与固定夹板连接在 一起，所述稳定系统设置在橡胶缓冲层靠近地面一侧底部。本发明的耐磨立体吸沙泵，结构 设计简单、合理，使用时，将泵体与底座固定在一起，通过螺柱将底座与固定夹板连接在一 起，旋转调节柱，最终实现缓冲调节，泵体在工作时产生的震动能量会被橡胶缓冲层吸收， 达到缓冲减震的目的。 进一步的，上述的耐磨立体吸沙泵，所述稳定系统包括调节管、支撑脚和调节柱， 所述调节管与调节柱连接，所述调节柱下端设有支撑脚，所述支撑脚为上端面大、下端面小 的圆台形结构。 进一步的，上述的耐磨立体吸沙泵，所述调节管内部与调节柱的侧面设有螺纹。 进一步的，上述的耐磨立体吸沙泵，所述橡胶缓冲层是一种采用橡胶材料制作而 成的板状结构。 进一步的，上述的耐磨立体吸沙泵，所述搅拌装置包括电机、电机转子轴、连接轴、 第一搅拌盘、第二搅拌盘和螺旋搅拌叶片，所述电机设置在泵体顶端部，所述电机转子轴设 置在电机下端，所述连接轴顶部设置在电机转子轴的底端部，所述连接轴上并列设有第一 搅拌盘和第二搅拌盘，所述第二搅拌盘下端设有螺旋搅拌叶片。 进一步的，上述的耐磨立体吸沙泵，所述螺旋搅拌叶片的叶面上设有若干凸点，所 3 CN 111550430 A 说　明　书 2/4 页 述第一搅拌盘和第二搅拌盘上设有若干凸齿。 进一步的，上述的耐磨立体吸沙泵，所述第一搅拌盘、第二搅拌盘和螺旋搅拌叶片 采用陶瓷材料制作而成的耐磨结构。提高了整体的耐磨性能，提高搅拌效果及使用寿命，采 用陶瓷材料制作耐磨损，而且当磨损严重时更换便捷。 进一步的，上述的耐磨立体吸沙泵，所述可调式轴承座支架包括底脚部、支撑部和 紧固部，所述支撑部连接底脚部和紧固部，所述紧固部设有紧固螺栓套设在轴承座的外壳 上。 进一步的，上述的耐磨立体吸沙泵，所述紧固部包括一个半圆形的卡座和一个半 圆形的卡套，所述卡座和底脚部、支撑部铸造成一体，所述卡座和卡套的半圆形断口处外侧 分别设有紧固端，所述紧固端上设有紧固螺孔，所述紧固螺栓穿过紧固螺孔将轴承座固定 在卡座和卡套之间的圆孔中。可调式轴承座支架得安装位置可以在轴承座外壳上进行纵向 的移动调整。 进一步的，上述的耐磨立体吸沙泵的工作方法，具体的操作步骤如下： 1）：使用时，将泵体与底座固定在一起，通过螺柱将底座与固定夹板连接在一起，旋转 调节柱，最终实现缓冲调节； 2）：启动电机，电机开始转动带动电机转子轴进行转动，所述电机转子轴最终带动第一 搅拌盘、第二搅拌盘和螺旋搅拌叶片转动。 上述技术方案可以看出，本发明具有如下有益效果：本发明所述的耐磨立体吸沙 泵及其工作方法，结构设计简单、合理，泵体在工作时产生的震动能量会被橡胶缓冲层吸 收，达到缓冲减震的目的，提高了整体的耐磨性能，提高搅拌效果及使用寿命，采用陶瓷材 料制作耐磨损，而且当磨损严重时更换便捷，可调式轴承座支架得安装位置可以在轴承座 外壳上进行纵向的移动调整。 附图说明 图1为本发明所述耐磨立体吸沙泵的结构示意图； 图2为本发明所述耐磨立体吸沙泵的稳定系统的示意图； 图3为本发明所述耐磨立体吸沙泵的可调式轴承座支架的示意图。 图中：泵体1、底座2、螺柱3、固定夹板4、可调式轴承座支架5、底脚部51、支撑部52、 紧固部53、紧固螺栓532、卡座5311、卡套5312、泵轴6、调节管7、支撑脚8、调节柱9、轴承座 10、电机11、电机转子轴12、连接轴13、第一搅拌盘14、第二搅拌盘15、螺旋搅拌叶片16、稳定 系统17、橡胶缓冲层18。
