技术摘要：
本发明提供的一种基于分布式网络的车位实时检测系统及方法，包括车位检测装置、车位检测控制器和服务器，其中，停车场设置有若干个停车区，每个停车区内设置有若干个停车位，每个停车区设置有一个车位检测控制器，每个停车位对应布置有一个用于检测车位使用状态的车位  全部
背景技术：
随着我国机动车数量增多，停车场车位建设滞后，机动车停车难问题日益突出。另 一方面，停车场的有效利用率很低，现有车位并没有充分的利用起来。提高停车位的利用率 是解决停车难问题的一种可行方法，而这需要车位检测系统的支撑。 现有技术一般采用集中式车位检测，将采集来的车位数据上传到中心服务器，然 后再对数据进行处理和显示。在大型停车场中，由于车位数量多，集中式车位检测控制存在 着车位检测控制器布线复杂、配置工作量大和后期维护困难等问题。虽然也有研究者通过 采用ZigBee无线传感网络进行数据的分布式采集，解决了集中式车位检测控制器布线复杂 的问题，但是在数据处理方面仍然使用集中处理，也存在装置安装繁琐、配置困难等问题。 尽管在现有的研究中，有研究者通过配置无线传感网络进行数据采集和显示，但 是都没有做到现场级的显示和处理功能；并且设备发生故障需要更换新的采集传输设备 时，需要工作人员重新进行配置，对工作人员的专业技能也有着一定的要求；而且现场级设 备之间不能够完成相互通信，每个设备只了解本地信息，并不能形成信息互通，不利用现场 人员的管理。
技术实现要素：

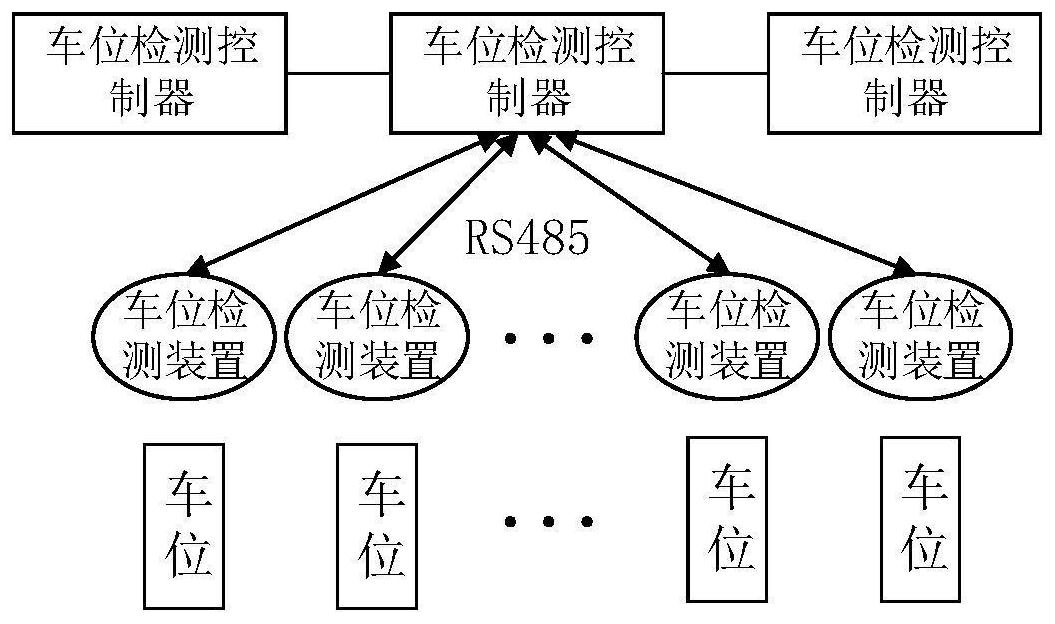

本发明的目的在于提供一种基于分布式网络的车位实时检测系统及方法，解决了 现有技术中存在的不足。 为了达到上述目的，本发明采用的技术方案是： 本发明提供的一种基于分布式网络的车位实时检测系统，包括车位检测装置、车 位检测控制器和服务器，其中，停车场设置有若干个停车区，每个停车区内设置有若干个停 车位，每个停车区设置有一个车位检测控制器，每个停车位对应布置有一个用于检测车位 使用状态的车位检测装置，每个停车区内的车位检测装置均与该区域内的车位检测控制器 连接，若干个车位检测控制器中的任意一个车位检测控制器连接有车位数量总显示装置， 剩余的车位检测控制器连接有车位数量显示装置；同时，每个车位检测控制器与其相邻的 车位检测控制器电连接。 优选地，车位检测装置和车位检测控制器之间通过RS485总线进行连接。 优选地，所述车位检测装置包括车位检测传感器和车位使用状态指示灯，其中，车 位检测传感器用于检测车位的使用状态信息，并把采集到的信息传输到车位检测控制器， 车位检测控制器根据接收到的信息控制车位使用状态指示灯工作。 优选地，所述车位检测传感器为超声波传感器、地磁传感器、地磁线圈传感器或红 外传感器。 3 CN 111583705 A 说　明　书 2/4 页 优选地，车位数量显示装置和车位数量总显示装置均为LCD液晶显示屏或者LED显 示屏。 一种基于分布式网络的车位实时检测方法，基于所述的一种基于分布式网络的车 位实时检测系统，包括以下步骤： 当车位检测控制器发现有车位状态发生改变，先判断该车位检测控制器是否正常 连接有显车位数量显示装置，其中： 若条件为假，则该车位检测控制器给邻接的某一车位检测控制器发送数据包，然 后重新进行判断该下一节点是否正常连接有车位数量显示装置，直至传输到车位数量显示 装置为止； 若条件为真，则更新该车位检测控制器用于存储区域车位信息的存储单元数据， 并将数据在车位数量显示装置上进行显示； 同时，当某一车位检测控制器发现区域车位数据信息发生改变时，则更新区域车 位数量显示装置的数据信息，并判断该车位检测控制器是否连接停车场的车位数量总显示 装置，其中： 若条件为假，则该车位检测控制器给邻接的某一车位检测控制器发送数据包，然 后判断该下一节点是否连接停车场的车位数量总显示装置； 若条件为真，则更新该车位检测控制器用于存储停车场总的车位信息的存储单元 数据； 当某一车位检测控制器发现停车场的车位数量总显示装置的数据发生改变，则更 新停车场的车位数量总显示装置的数据信息； 本轮循环程序结束，重新开始下一轮程序运行循环。 与现有技术相比，本发明的有益效果是： 本发明提供的一种基于分布式网络的车位实时检测系统及方法，不同于传统的检 测网络，本发明涉及的检测网络有着极高的容错性，在该检测系统中的每个检测控制器都 有着相同的功能，既可以看做车位信息检测控制器，也可以看做信息处理单元控制器，在安 装过程中可以为每个检测控制器安装显示屏，用以显示整个停车场的车位信息，但是这样 就会造成浪费，因此我们选择将停车场空间区域进行划分的方式，为每个区域配置一块显 示屏，来显示本区域的停车位信息，并且会在停车场入口设置一块显示屏来显示整个停车 场的车位信息。当各区域中连接显示屏的检测控制器发生故障时，可以将显示屏连接至本 区域中的其他检测控制器就可以完成显示；本发明采用无中心、分布式结构，数据处理及 时、安装配置简单和后期维护升级方便的优点。 附图说明 图1是本发明实施例的基于分布式系统网络的分布式车位检测统计方法的流程示 意图。 图2是本发明实施例的基于分布式网络的检测装置与车位检测控制器连接示意 图。 图3是本发明实施例的基于分布式网络的车位检测系统的结构示意图。 图4是本发明实施例的车位检测系统中每个车位检测装置车位更新算法的具体运 4 CN 111583705 A 说　明　书 3/4 页 行流程图。 图5是本发明实例的检测控制器相互连接的简化示意图。
