技术摘要：

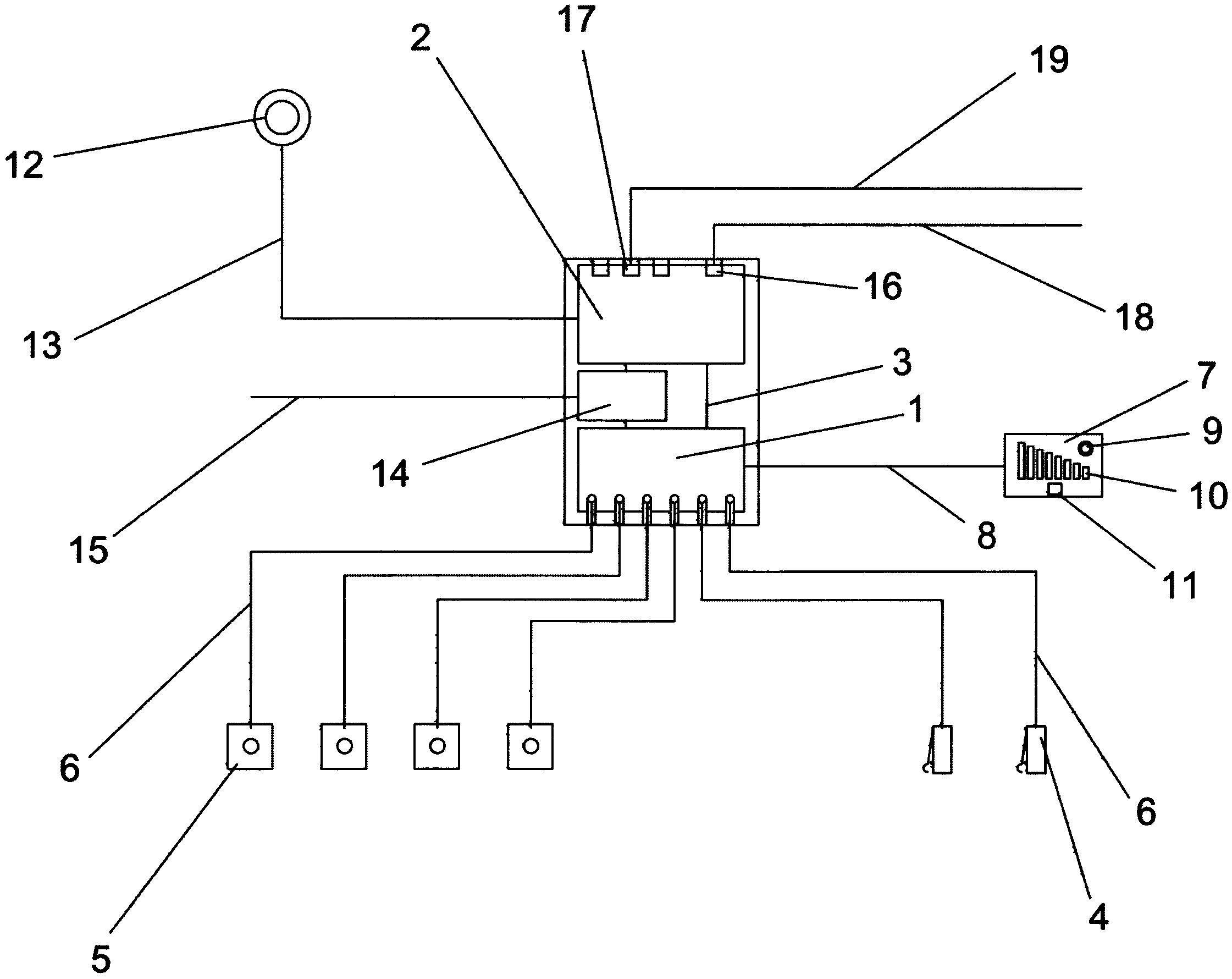

本发明公开了一种计时式厕所内晕倒自动报警器。报警器内部有PLC控制模块和电话自动拨号模块。在厕所的门框上安装触点开关，在厕所内的墙壁上安装红外接近开关，再把这些开关与报警器内的PLC控制模块连接。当有人进入厕所关闭厕所门时，触点开关闭合，或红外接近开关检  全部
背景技术：
我国现已进入老龄化社会，在各个城镇及乡村，都生活着大量的独居老人。因老人 上厕所时晕倒无人及时发现而引起人身伤害的事件时常发生，但当前并无专门针对独居老 人在厕所内晕倒的报警设施。
技术实现要素：
为了解决独居老人在厕所内晕倒无人及时发现救助而引起人身伤害的问题，本发 明提供一种计时式厕所内晕倒自动报警器，当老人在上厕所时发生晕倒或摔倒等紧急事件 时，可以自动拨打预先设定的手机号或固定电话号码，同时以声、光信号的形式在事件现场 进行报警，通知周边的人员及时对晕倒或摔倒的老人进行救助。 本发明所采用的技术方案是：一种计时式厕所内晕倒自动报警器，包括具有计时 功能的PLC控制模块，电话自动拨号模块，以及连接上述模块的信号线。在厕所的门框上安 装有触点开关，另外在厕所内的墙壁上靠近地面的位置还安装有红外接近开关。所述触点 开关和红外接近开关都与PLC控制模块连接，当有人进入厕所关闭厕所门时，安装在门框上 的触点开关在门板的压力下闭合，PLC控制模块的计时电路接通开始计时。如果有人进入厕 所但没有关闭厕所门，安装在墙壁上的红外接近开关检测到有人体靠近，也可以接通PLC控 制模块计时电路开始计时。所述PLC控制模块中预先设定了一个时间长度，当厕所内的人晕 倒或摔倒失去行动能力时，厕所门一直没有打开，或者所述红外接近开关一直检测到有人 体在厕所内存在，PLC控制模块持续计时达到设定时长，即通过信号线指令所述电话自动拨 号模块向预先设定好的手机号码或固定电话号码拨打电话，通知远程的家属或医务人员。 并同时接通现场的声光报警器进行报警，使周边人员及时对厕所内的人进行救助。 上述的计时式厕所内晕倒自动报警器，所述PLC控制模块与一个倒计时显示屏连 接，所述倒计时显示屏安装在厕所内一定高度的墙壁上，在倒计时显示屏上有一个蜂鸣器 和八个指示灯，以及一个取消报警按钮。如果厕所内的人因为便秘或长时间洗澡而没有及 时离开厕所，PLC控制模块会在计时距设定时长最后一分钟时，通过所述倒计时显示屏通知 厕所内的人员即将报警。如果厕所内的人不希望报警，可以在一分钟内按下显示屏上的取 消报警按钮，则PLC控制模块在20分钟内不再发送报警信号。如果厕所内的人因失去行动能 力无法按下取消报警按钮，则PLC控制模块在一分钟倒计时结束后指令所述电话自动拨号 模块和现场声光报警器开始报警。 上述的计时式厕所内晕倒自动报警器，如果厕所内的人在所述PLC控制模块计时 未达到设定时长时，即打开门离开厕所，所述触点开关和红外接近开关断开，PLC控制模块 的计时电路中断，则不发送报警信号。 3 CN 111583581 A 说　明　书 2/3 页 本发明的有益效果是，本发明计时式厕所内晕倒自动报警器在人员进入厕所后即 开始对厕所内的人员的状态进行持续的监测，如果在设定时长后厕所内人员仍然没有离开 厕所，并且也没有按下取消报警按钮，则判断厕所内人员失去行动能力，立即以电话的形式 通知远程家属或医务人员，并同时接通现场的声光报警器通知周边人员，防止在厕所内晕 倒或摔倒的人员长时间得不到救助而发生人身意外事件。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1为本发明示意图。 图中1.PLC控制模块，2.电话自动拨号模块，3.信号线一，4.触点开关，5.红外接近 开关，6.信号线二，7.倒计时显示屏，8.信号线三，9.蜂鸣器，10.指示灯，11.取消报警按钮， 12.声光报警器，13.信号线四，14.电源适配器，15.市电电线，16.外线电话接口，17.内线电 话接口，18.电话外线，19.电话内线。
