技术摘要：

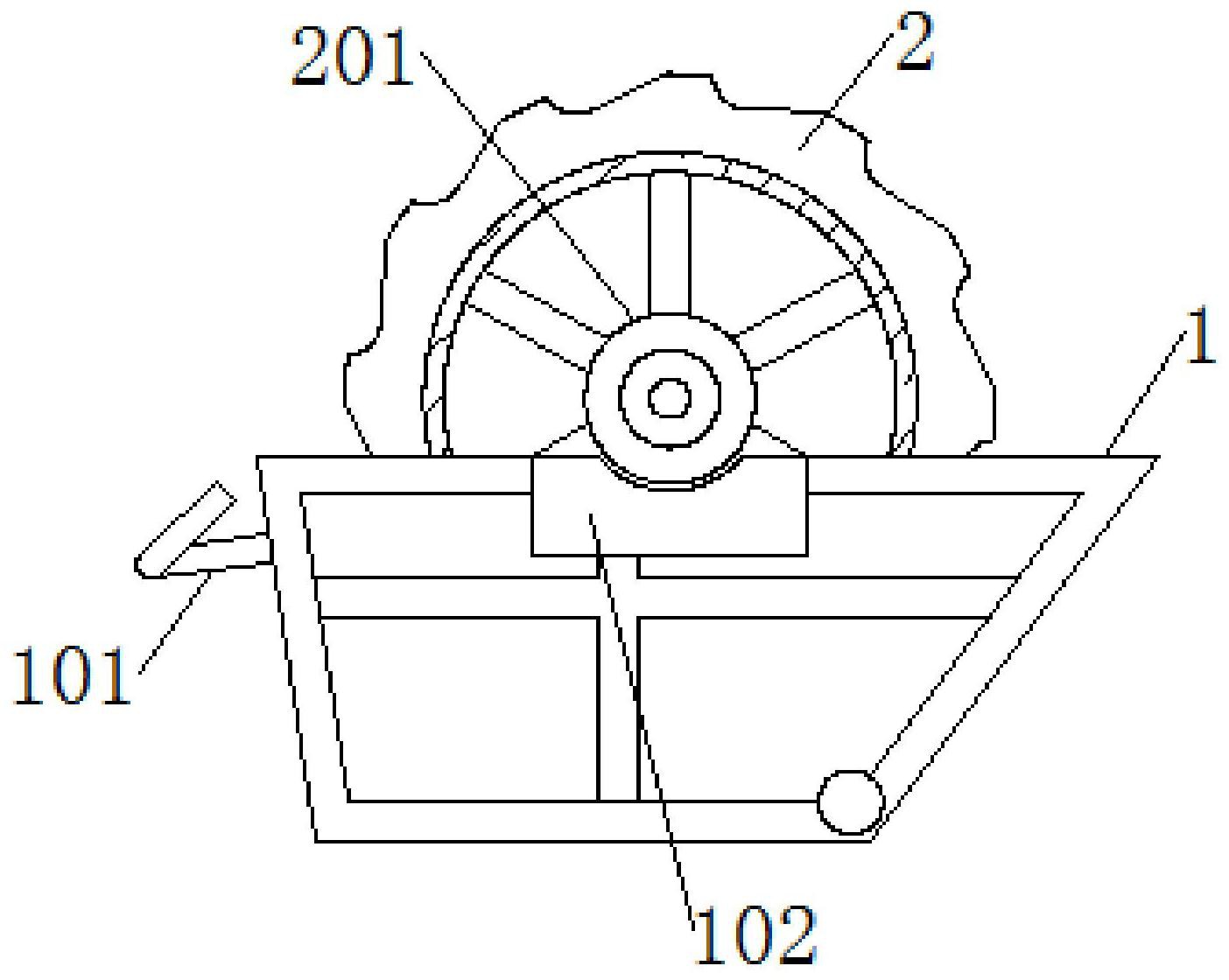

本发明提供了一种洗煤装置，包括主体和洗煤轮，主体中部顶端嵌入设置有洗煤轮；主体包括有排放口和安装槽，洗煤轮包括有传动轴、放置板、偏移槽、滤板和滤孔，放置板包括有偏斜块、滚动轴和振动板，偏斜块包括有滑动轴，滚动轴包括有缠绕轴和收束绳索，滤孔包括有安装  全部
背景技术：
洗煤是煤炭加工中不可少的一个环节，洗煤后的煤叫精煤，通过洗煤除了能达到 环保的目的还能提高煤炭的利用率等等，而洗煤的步骤中包含了几个步骤，而其中的轮斗 式洗煤装置是通过其反复的对其煤矿进行收集移动来将煤矿中带有的煤灰和杂质进行过 滤，同时能够保证其输送的速度，但现有的轮斗式洗煤装置在进行洗煤的过程中因为其持 续的工作和输送会导致其在收集煤的收集板会依附大量的煤灰，导致其在收集煤后会重新 的依附在煤矿上，同时其现有的煤矿中因为大量的煤灰和杂质会对滤孔造成堵塞导致其过 滤效果降低。
技术实现要素：
本发明旨在于解决轮斗式洗煤装置在洗煤的过程中因为收集板上依附大量的煤 灰导致在收集煤矿的时候会依附在收集的煤矿上难以过滤，同时大量的的煤灰和杂质在过 滤的时候如果对滤孔造成堵塞的技术问题。 本发明洗煤装置的目的与功效，由以下具体技术手段所达成： 一种洗煤装置，包括主体和洗煤轮，所述主体中部顶端嵌入设置有洗煤轮； 所述主体包括有排放口和安装槽，所述排放口开口设置于主体一侧，所述安装槽 开口设置于主体顶端两侧； 所述洗煤轮包括有传动轴、放置板、偏移槽、滤板和滤孔，所述传动轴嵌入设置于 洗煤轮中部，所述放置板嵌入设置于洗煤轮周围中部，所述偏移槽开口设置于洗煤轮周围 中部两侧，所述滤板固定连接于洗煤轮中部内壁周围，所述滤孔开口设置于滤板表面； 所述放置板包括有偏斜块、滚动轴和振动板，所述偏斜块固定连接于放置板两侧， 所述滚动轴嵌入设置于放置板一侧表面，所述振动板嵌入设置于放置板中部； 所述偏斜块包括有滑动轴，所述滑动轴嵌入设置于偏斜块一侧； 所述滚动轴包括有缠绕轴和收束绳索，所述缠绕轴开口设置于滚动轴中部，所述 收束绳索嵌入设置于缠绕轴一侧； 所述滤孔包括有安装架、偏斜轴、偏斜板和限定块，所述安装架固定连接于滤孔中 部顶端，所述偏斜轴固定连接于安装架底端，所述偏斜板嵌入设置于偏斜轴周围，所述限定 块固定连接于滤孔中部靠近底端一侧。 进一步的优选方案：所述偏斜块为放置板两侧呈横向设置的长方形状凸块，且偏 斜块与宽度与偏移槽相嵌合。 进一步的优选方案：所述滑动轴为偏斜块一侧表面嵌入设置的圆柱形状圆轴。 进一步的优选方案：所述滚动轴为一部分凸起设置在放置板一侧表面的圆柱形状 圆轴，且滚动轴的中部周围设置有直径较小的缠绕轴开槽。 3 CN 111570079 A 说　明　书 2/4 页 进一步的优选方案：所述振动板为嵌入设置与在放置板中部中部部分周围长方形 状凹槽中的体积较小的长方形板材，且振动板的其中一侧通过弹簧与放置板的中部一侧连 接，同时另一侧通过收束绳索与缠绕轴连接。 进一步的优选方案：所述偏移槽为与洗煤轮周围中部两侧呈倾斜状设置的长方形 状开槽。 进一步的优选方案：所述偏斜轴为安装架中部圆轴底端通过两个相隔一定距离的 较大圆盘设置，且两个圆盘之间的距离比偏斜板的厚度要大。 进一步的优选方案：所述偏斜板为通过中部圆形开槽嵌入在两个偏斜轴圆盘之间 的圆盘，且偏斜板中部的圆形开槽直径要比安装架中部底端的圆轴要大。 有益效果： (1)该种洗煤装置设置有偏斜块，通过偏斜块能够在洗煤轮旋转的时候因为其角 度改变导致其重心偏移和煤矿的重量从而带动其放置板进行偏移，通过放置板的偏移来煤 矿更好的送出后收拢，同时通过放置板的偏移移动来让其中部的振动板进行左右的移动产 生震动叫表面依附的煤灰进行抖落，使得其在将煤矿送出后表面会以为依附大量的煤灰导 致其依附到其他的煤矿上。 (2)该装置设置有偏斜板，通过偏斜板能够在洗煤轮旋转改变角度时因为其引力 原因而发生偏移来使得其缝隙变大让煤灰和杂质更好的掉落，而不会对滤孔造成堵塞，同 时能够防止其放置在收集煤矿的时候煤灰和杂质通过滤孔大量掉落到煤矿表面上。 附图说明 图1为本发明的整体结构示意图。 图2为本发明洗煤轮的局部整体剖面结构示意图。 图3为本发明图2中A处的放大结构示意图。 图4为本发明滤孔的整体结构示意图。 图5为本发明放置板的整体结构示意图。 图6为本发明图5中B处的放大结构示意图。 图1-6中：主体1、排放口101、安装槽102、洗煤轮2、传动轴201、放置板202、偏斜块 2021、滑动轴20211、滚动轴2022、缠绕轴20221、收束绳索20222、振动板2023、偏移槽203、滤 板204、滤孔205、安装架2051、偏斜轴2052、偏斜板2053、限定块2054。
