技术摘要：

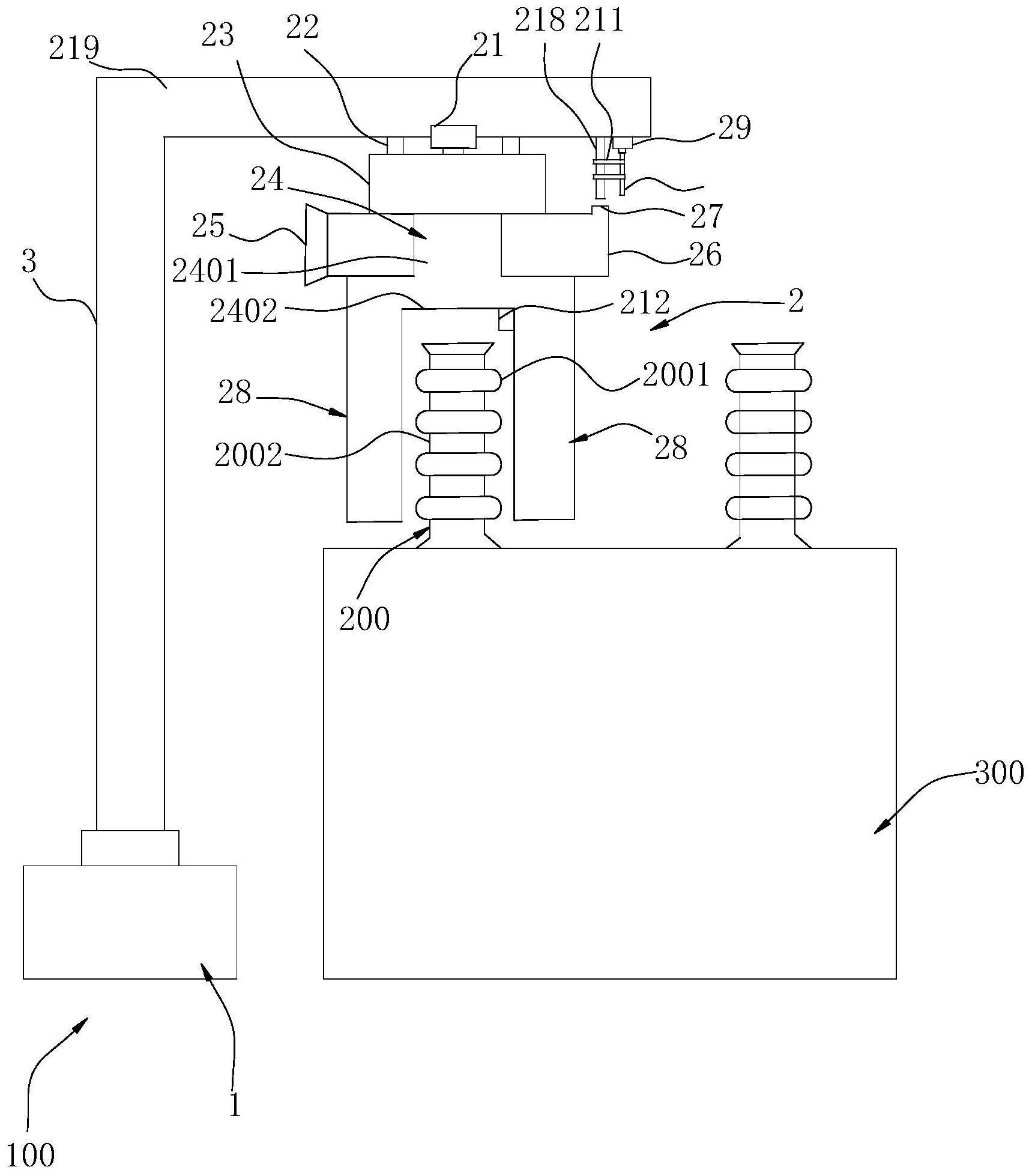

本发明公开一种电容器绝缘子的清洁装置及清洁方法。该清洁装置包括升降机构和清洁机构，清洁机构包括清洁刷和水平设置的安装板，安装板位于绝缘子的上方，清洁刷安装在安装板上，升降机构通过支撑柱与安装板连接，升降机构可驱动支撑柱在竖直方向上升降，以带动清洁刷  全部
背景技术：
变电站的电容器上设置有绝缘子，为了保证绝缘子的绝缘作用，需要不定期地对 电容器上的绝缘子进行清洁。现有技术中，一般是在电容器不工作时，人工手动清洗绝缘 子，但是此种清洗方式不仅费时费力，且在清洗的过程中需要爬到电容器上，安全性差。
技术实现要素：
本发明的目的在于：提供一种电容器绝缘子的清洁装置及清洁方法，其清洗速度 快、清洁效果好，且安全性高。 为达到此目的，本发明采用以下技术方案： 一方面，提供一种电容器绝缘子的清洁装置，包括升降机构和清洁机构，所述清洁 机构包括清洁刷和水平设置的安装板，所述安装板位于绝缘子的上方，所述清洁刷安装在 安装板上，所述升降机构通过支撑柱与所述安装板连接，所述升降机构可驱动所述支撑柱 在竖直方向上升降，以带动所述清洁刷上升或下降，所述清洁刷连接有转动组件，所述转动 组件用于驱动所述清洁刷绕所述绝缘子的轴线方向转动。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述转动组件包括 有设置在所述安装板上的转动部件和与所述转动部件连接的转动板，所述清洁刷设置有两 个，两个所述清洁刷间隔设置，且两个所述清洁刷通过连接板连接，两个所述清洁刷之间形 成用于容纳所述绝缘子的有清洁位，所述转动板与所述连接板背对所述清洁刷的一侧面连 接。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述连接板上设置 有储液盒，所述储液盒内储存有清洁液，所述清洁刷包括刷本体和设置在所述刷本体上的 刷毛，所述刷本体内部分别设置有高压喷液管和高压喷液头，所述高压喷液头通过所述高 压喷液管与所述储液盒连通，所述刷本体上设置有与所述高压喷液头连通的多个喷液孔， 所述喷液孔与所述刷毛间隔分布。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述连接板包括有 第一连接板和与所述第一连接板连接的第二连接板，所述第一连接板的两端分别与两个所 述清洁刷连接，所述第二连接板的上端和下端分别连接所述转动板和所述第一连接板，所 述储液盒焊接在所述第一连接板与所述第二连接板之间。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述储液盒的上表 面设置有加液口，所述安装板对应所述加液口设置有可选择性伸缩的加液管，所述加液管 通过输液管与外部的储液罐连接，所述加液管内设置有电磁阀，所述电磁阀用于选择性封 堵加液管。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述清洁机构还包 4 CN 111589761 A 说　明　书 2/6 页 括有吸尘部件，所述吸尘部件包括吸尘风机和吸尘头，所述吸尘风机通过通气管与所述吸 尘头连接，所述通气管和所述吸尘头分别设置在所述刷本体的内部，所述刷本体正对所述 绝缘子的一侧贯穿设置有与所述吸尘头连通的吸尘孔。 作为所述的电容器绝缘子的清洁装置的一种优选的技术方案，所述清洁机构还包 括有拍照组件，所述拍照组件包括有拍照部件和主控部件，所述拍照部件设置在所述连接 板的下表面并位于两个清洁刷之间的位置，所述主控部件包括有分别与所述拍照部件通信 连接的显示器和控制器。 另一方面，还提供一种电容器绝缘子的清洁方法，提供上述清洁装置，包括如下步 骤： 步骤S10、驱动所述清洁装置的转动部件和吸尘部件，所述清洁装置的清洁刷绕绝 缘子周部转动的同时，使用所述吸尘部件的吸尘头对所述绝缘子表面吸尘第一时间段； 步骤S20、在所述清洁刷转动的状态下，先使用所述清洁装置的高压喷液头对所述 绝缘子喷射第二时间段，然后使用所述清洁刷对所述绝缘子的表面擦拭第三时间段，再停 止驱动所述转动部件。 作为所述的电容器绝缘子的清洁方法的一种优选的技术方案，还包括步骤S30、使 用所述清洁装置的拍照部件对所述绝缘子进行拍照，将所拍摄到的照片传输到显示器上， 通过所拍摄到的照片判断所述绝缘子的清洁度是否合格，如果所述绝缘子的清洁度合格， 则完成所述绝缘子的清洁，如果所述绝缘子的清洁度不合格，则重复操作所述步骤S20。 作为所述的电容器绝缘子的清洁方法的一种优选的技术方案，在所述步骤S10之 前，先将所述清洁刷移动到所述绝缘子的上方，使得所述绝缘子位于清洁位的正下方，再驱 动所述清洁装置的升降部件，带动所述清洁刷下降，使得所述绝缘子进入到所述清洁位中， 在所述步骤S30，所述绝缘子的清洁度合格后，利用所述升降部件驱动所述安装板上升，以 将所述清洁刷从所述绝缘子周部移除。 本发明的有益效果为：本发明所述的清洁装置，可以通过转动组件驱动清洁刷转 动，使绝缘子不断地与绝缘子的表面摩擦，进而对绝缘子表面进行清洁，有效地提高了清洁 的效率，且清洁人员不需要攀爬到电容器上对绝缘子清洁，保证了清洁人员的人身安全。 附图说明 下面根据附图和实施例对本发明作进一步详细说明。 图1为实施例所述电容器绝缘子的清洁装置的整体结构示意图。 图2为实施例所述清洁机构一角度的结构示意图(图中未示出安装板、转动部件、 通气管和吸尘头)。 图3为实施例所述清洁机构另一角度的结构示意图(图中未示出安装板、转动部 件、高压喷液管和高压喷液头)。 图4为实施例所述刷毛、所述喷液孔和所述吸尘孔在刷本体上的分布示意图。 图中： 100、清洁装置；200、绝缘子；2001、绝缘子本体；2002、芯棒；300、电容器； 1、升降机构； 2、清洁机构；21、转动部件；22、定位转轴；23、转动板；24、连接板；2401、第一连接 5 CN 111589761 A 说　明　书 3/6 页 板；2402、第二连接板；25、吸尘风机；26、储液盒；27、加液口；28、清洁刷；2801、刷毛；2802、 喷液孔；2803、刷本体；2804、吸尘孔；29、升降气缸；211、第三连接板；212、拍照部件；213、清 洁位；214、高压喷液管；215、高压喷液头；216、通气管；217、吸尘头；218、加液管；219、安装 板； 3、支撑柱。
