技术摘要：

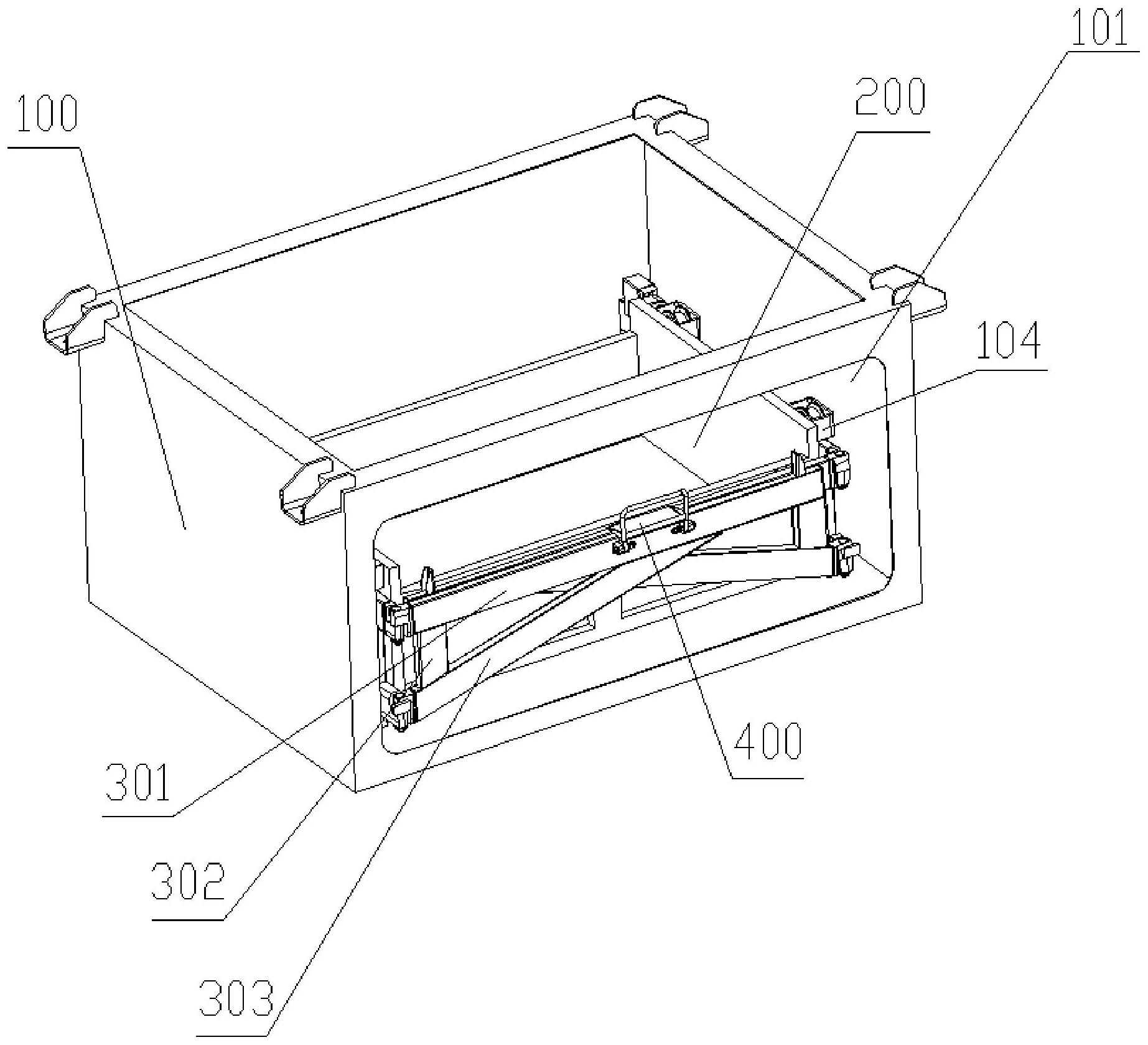

本发明提供了一种轨道车辆蓄电池箱，包括箱体，所述箱体任一侧面设置有开口；蓄电池盒，其设置于箱体内，且可通过开口移出/移进箱体；外悬臂导轨，所述外悬臂导轨的数量至少为二，所述外悬臂导轨可活动地设于箱体两侧以用于打开或封闭开口；搭扣组件，其包括搭扣板与搭  全部
背景技术：
蓄电池是轨道车辆辅助系统中的重要元件，它主要在列车系统故障的情况下为紧 急通风、应急照明、门控和门驱动、控制系统、乘客信息系统等提供应急备用电源。应急电源 在车辆故障时有着重大影响，由此可见承载蓄电池的设备——蓄电池箱的结构可靠性对车 辆运营也起着至关重要的作用。一般情况下蓄电池的重量较大，以常规的双蓄电池小车的 蓄电池箱为例，蓄电池重量高达500kg，如此重量的蓄电池如果在装配后随轨道车辆的运行 晃动导致从蓄电池箱中移动脱落将会产生严重后果，故此如何使得蓄电池在装配后不随意 移动，从而提高蓄电池箱的运行可靠性是本领域亟需解决的问题。
技术实现要素：
针对现有技术中所存在的不足，本发明提供了一种轨道车辆蓄电池箱，其解决了 现有技术中蓄电池受轨道车辆运行影响而在蓄电池箱中产生移动甚至脱落的问题。 根据本发明的实施例，一种轨道车辆蓄电池箱，包括 箱体，所述箱体任一侧面设置有开口； 蓄电池盒，其设置于箱体内，且可通过开口移出/移进箱体； 外悬臂导轨，所述外悬臂导轨的数量至少为二，所述外悬臂导轨可活动地设于箱 体两侧以用于打开或封闭开口； 搭扣组件，其包括搭扣板与搭扣垫板，当开口封闭时所述搭扣板与搭扣垫板配合 将外悬臂导轨锁紧/解锁。 进一步地，所述箱体内设有与外悬臂导轨对应的导轨，导轨延伸至开口处，外悬臂 导轨与导轨转动连接。 进一步地，所述蓄电池盒与导轨和外悬臂导轨滑动配合以实现移出/移进箱体。 进一步地，所述搭扣组件还包括搭扣支撑座、搭扣旋转座和把手，所述搭扣支撑座 固接于当开口封闭时远离蓄电池盒侧的外悬臂导轨上，所述搭扣旋转座铰接于所述搭扣支 撑座，所述搭扣板固接于所述搭扣旋转座，所述搭扣垫板固接于当开口封闭时近蓄电池盒 侧的外悬臂导轨上，所述把手固接于所述搭扣板上。 进一步地，所述搭扣垫板的外壁设有便于搭扣板通过的倾斜面，所述倾斜面的倾 斜角度为12°～15°，所述倾斜面与所述搭扣垫板外壁的连接处通过圆弧面过渡。 进一步地，所述搭扣板包括连接搭扣旋转座的水平部与垂直连接水平部的竖直 部，所述竖直部与所述搭扣垫板作用以将开口封闭时的外悬臂导轨锁紧/解锁，所述竖直部 上设有与倾斜面配合的弯折部，所述弯折部与竖直部所成角度为140°～160°。 进一步地，所述水平部两侧边上均设有纵切面为“直角三角形”状的配重板，所述 配重板的直角部靠近把手侧设置。 4 CN 111599961 A 说　明　书 2/4 页 进一步地，所述导轨通过支撑部设置于箱体内，所述外悬臂导轨包括水平设置的 第一外悬臂导轨、竖直设置的第二外悬臂导轨以及倾斜设置的第三外悬臂导轨，所述第一 外悬臂导轨与导轨转动连接，所述第三外悬臂导轨与支撑部转动连接，所述第二外悬臂导 轨分别与所述第一外悬臂导轨以及第三外悬臂导轨连接形成三角形结构。 进一步地，还包括调节台，所述调节台包括用于放置箱体的升降座以及可竖直动 作的升降装置，升降座设于升降装置上且随升降装置竖直动作。 进一步地，所述升降座外侧设有保护板,所述升降装置设于底板上，所述底板底部 设有滚轮。 本发明的技术原理为：通过两个可转动的外悬臂导轨在其搭接后将蓄电池盒限位 在箱体内，且通过搭扣板与搭扣垫板配合将搭接后的两个外悬臂导轨锁紧，使得蓄电池不 会因车辆移动脱落，不会影响蓄电池箱的运行可靠性，而通过搭扣板与搭扣垫板配合将搭 接后的两个外悬臂导轨解锁、打开实现对蓄电池的维护。 相比于现有技术，本发明该发明解决了现有轨道车辆的大重量蓄电池在装配后随 车辆的运行晃动导致从蓄电池箱中移动脱落产生的安全隐患，搭扣板与搭扣垫板配合还能 保证外悬臂导轨在车辆运行中不会因晃动打开，保证了外悬臂导轨及蓄电池箱的运行可靠 性。 附图说明 图1为本发明实施例一的结构示意图，图中所述外悬臂导轨为打开状态。 图2为本发明实施例一的结构示意图，图中所述外悬臂导轨为闭合搭接状态。 图3为本发明实施例一中的搭扣组件将外悬臂导轨锁紧时的侧视图。 图4为本发明实施例一中的搭扣组件将外悬臂导轨解锁时的侧视图。 图5为本发明实施例一中的搭扣组件将外悬臂导轨锁紧时的结构示意图一。 图6为图5中A处的结构示意图。 图7为本发明实施例一中的搭扣组件将外悬臂导轨锁紧时的结构示意图二。 图8为本发明实施例一中的搭扣垫板的侧视图。 图9为本发明实施例二中调节台的结构示意图。 上述附图中：100、箱体；101、开口；102、导轨；103、支撑部；104、滑轮；200、蓄电池 盒；300、外悬臂导轨；301、第一外悬臂导轨；302、第二外悬臂导轨；303、第三外悬臂导轨； 400、搭扣组件；401、搭扣板；402、搭扣垫板；403、搭扣支撑座；404、搭扣旋转座；405、把手； 406、倾斜面；407、圆弧面；408、水平部；409、竖直部；410、弯折部；411、配重板；412、弹簧垫 圈；413、开口销；414、六角螺母；415、带孔螺栓；500、调节台；501、升降座；502、升降装置； 503、保护板；504、底板；505、滚轮。
