技术摘要：
本发明涉及脑电波技术领域，公开了一种脑电波管理系统，包括CPU控制系统、电磁脉冲发生装置、电源装置、外部控制主机、脑电波信号采集装置、信号输出装置，其中，电磁脉冲发生装置，包括内置在脑电波信号采集装置的人体接触式(1HZ‑50HZ/每秒钟5‑50次)高频次电磁波脉  全部
背景技术：
脑电波(Electroencephalogram，EEG)是一种使用电生理指标记录大脑活动的指 标。脑电波检测技术广泛应用于神经疾病及心理疾病的临床诊断中，医疗领域中常使用大 型脑电波检测设备对脑电波进行检测；另外，利用脑电波检测技术也可把大脑发出的信息 直接转换成能够驱动外部设备的命令，并代替人的肢体或语言器官实现人与外界的交流以 及对外部环境的控制。 目前，公知的大脑电磁波检测或监测设备是由金属电磁波接收的多点探头、连接 外壳、脑电波信号接收与分析集成芯片构成的，该芯片是一个高度集成的单一芯片脑电传 感器，可以输出脑波分析参数，可以进行模数转换，检测接触不良的异常状态，过滤掉眼电 噪音及50/60hz交流电干扰。金属电磁波接收的探头数量为1-100之间，3个以上探头能确保 精确度，对大脑长时间的监测与短期的检测分析是其核心的功能。通过检测人脑电磁波，可 以辅助睡眠(如中国专利CN  108404275A公开了一种睡眠训练方法及相关设备)、检测是否 疲劳驾驶(如中国专利CN  108309331A公开了一种疲劳驾驶检测系统)、等等。 现有脑电波管理系统存在不能实现对大脑的动态实时干预，同时无法解决检测电 磁波与发射电磁波之间的相互干扰问题。因此，亟需开发一种脑电波管理系统，用来解决上 面的只至少一个问题。
技术实现要素：

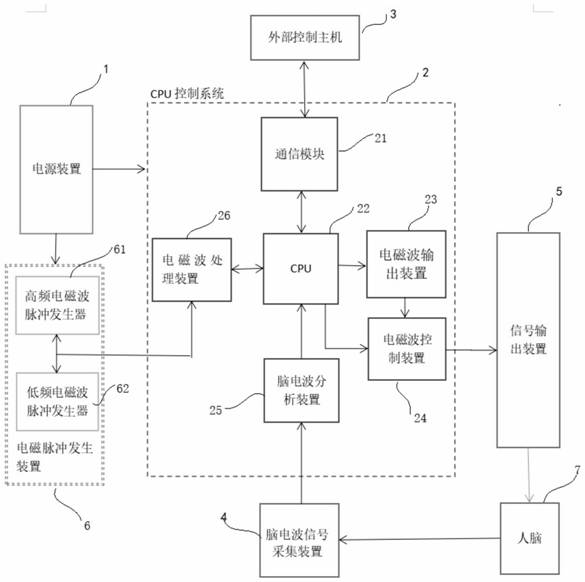

为了解决以上技术问题，本发明提供一种多功能脑波检测与发射设备。 为实现上述目的，本发明提供如下技术方案： 一种脑电波管理系统，包括CPU控制系统、电磁脉冲发生装置、电源装置、外部控制 主机、脑电波信号采集装置、信号输出装置，其中 所述CPU控制系统通过连接端口分别与电磁脉冲发生装置、电源装置、外部控制主 机、脑电波信号采集装置、信号输出装置相连接； 所述CPU控制系统由CPU、电磁波处理装置、通信模块、电磁波输出装置、电磁波控 制装置和脑电波分析装置集合而成的集成芯片； 所述电磁脉冲发生装置一端连接CPU控制系统，另一端连接电源装置； 所述脑电波信号采集装置用于检测并采集人脑的脑波，发送给CPU控制系统。 进一步的，所述电磁脉冲发生装置，包括内置在脑电波信号采集装置的人体接触 式(1HZ-50HZ/每秒钟5-50次)高频次电磁波脉冲发生器和内置在CPU控制系统的非人体接 触式(1HZ-50HZ/每秒钟1-5次)低频次电磁脉冲诱导发生器，用于产生并发送电磁波到CPU 控制系统。 进一步的，所述人体接触式电磁脉冲发生器和非人体接触式低频次电磁脉冲诱导 4 CN 111543987 A 说　明　书 2/5 页 发生器实施分时控制，即其中一个电磁脉冲器发生器工作时，另一个电磁脉冲发生器停止 工作。 进一步的，所述电磁脉冲发生装置和脑电波信号采集装置实施分时控制，即电磁 脉冲发生装置工作时，脑电波信号采集装置不工作，脑电波信号采集装置工作时，电磁脉冲 发生装置不工作，解决电磁信号相互干扰的问题。 进一步的，所述电磁波处理装置与电磁脉冲发生装置相连接，用于处理电磁脉冲 发生装置产生的电磁波，处理完毕的电磁波输出给电磁波输出装置；或者接收经过处理的 脑电波，输出给电磁脉冲发生装置，触发相应的电磁脉冲发生器工作，产生相应波段的电磁 波。 进一步的，所述电磁波输出装置与电磁波控制装置相连接，用于接收CPU控制系统 处理完毕的电磁波以便于传送给电磁波控制装置；所述电磁波控制装置处理来自电磁波输 出装置传送的电磁波信号，进行数模转换，降噪处理后输出给信号输出装置可以识别的信 号。 进一步的所述脑电波信号采集装置设置有四个金属探头，其中三个金属探头把来 自信号输出装置的信号传递给人脑，也可以采集人体脑电波，另外一个金属探头为人体接 触式(1HZ-50HZ/每秒钟5-50次)高频次电磁波脉冲发生器。 进一步的，所述三个金属探头放置于头部皮肤的左右两侧，通过左右两侧的金属 探头进行检测、采集人脑的脑波以传送给脑电波分析装置，三个金属探头分别是左侧一个 检测左脑脑波数据、右侧一个检测右脑脑波数据，第三个是人脑电磁波数据参考点，参考点 作用是，在另外左右两个电磁波相邻1-4厘米任意头部皮肤可解除位置。 进一步的，所述脑电波分析装置对脑波进行分析处理后经过CPU控制系统通过通 信模块传送给外部控制主机，主机根据人脑的状态发出不同频段电磁波输出的指令，指令 经过CPU控制系统处理后传给电磁脉冲发生装置，以触发相应的电磁脉冲发生器发出相应 频段的电磁波以输出给人脑。 进一步的，所述一种脑电波管理系统设置有语音输入系统。 进一步的，所述通信模块设置有无线通信装置，比如蓝牙、Wi-Fi，用于与外部控制 主机进行连接，实现信息交互功能。 进一步的，所述外部控制主机是带有电源模块、存储模块、无线通信模块，数据输 入控制模块的电子通信设备，其中 所述电源模块，包括蓄电池、电源开关、充电插头，三者之间电连接； 所述存储模块是用来存储要传送给CPU控制系统的数据，包括音频数据、音乐、歌 曲等文件； 所述无线通信模块设置有无线通信装置，比如蓝牙、Wi-Fi，与CPU控制系统连接实 现信息交互功能，与云端连接实现数据的存取功能； 所述数据输入控制模块，是用来控制根据人脑的需要输入不同的数据的，可以根 据人脑的需要或者人为的输入相应的数据； 所述电子通信设备为可以用于数据交互的远端设备，比如手机、电脑、平板电脑、 对讲机等电子通信设备。 进一步的，所述信号输出装置为带有金属探头、麦克风的头戴设备，用于接收到来 5 CN 111543987 A 说　明　书 3/5 页 自电磁波控制装置的信号，并传递给人脑，完成信号传输。 与现有技术相比，本发明有益之处在于： 本发明采用双电磁波脉冲发生器，实现对大脑的动态实时干预功能，解决检测电 磁波与发射电磁波之间的相互干扰问题。 附图说明 图1为本发明一种脑电波管理系统的系统原理图； 图2为本发明一种脑电波管理系统的系统框图； 图1中附图标记：1-电源装置；2-CPU控制系统；3-外部控制主机；4-脑电波信号采 集装置；5-信号输出装置；6-电磁波发生装置； 图2中附图标记：1-电源装置；2-CPU控制系统；21-通信模块；22-CPU；23-电磁波输 出装置；24-电磁波控制装置；25-脑电波分析装置；26-电磁波处理装置；3-外部控制主机； 4-脑电波信号采集装置；5-信号输出装置；6-电磁波发生装置；61-人体接触式高频次电磁 波脉冲发生器；62-非人体接触式低频次电磁脉冲诱导发生器；7-人脑。
