技术摘要：
本发明涉及建筑绿化领域，具体而言，涉及一种高层建筑排水绿化装置。高层建筑排水绿化装置包括主排水管和多个种植槽；所述种植槽设置在所述主排水管的外壁上，且沿所述主排水管的轴向设置；所述主排水管的侧壁上设置有多个排水孔，所述种植槽上设置有注水孔；所述排水  全部
背景技术：
在现有的城市规划中，对雨水的利用率相较以前，已经得到了大大的提高。 现有技术中，对雨水的回收利用方式中，在雨水被收集后，通过管道输送或人力运 输到指定地方进行净化，以便于进一步重复利用。 这样的方式，虽然提高了水的利用率，但是大大的提高了利用成本，在有些情况下 来看，是不划算的。
技术实现要素：

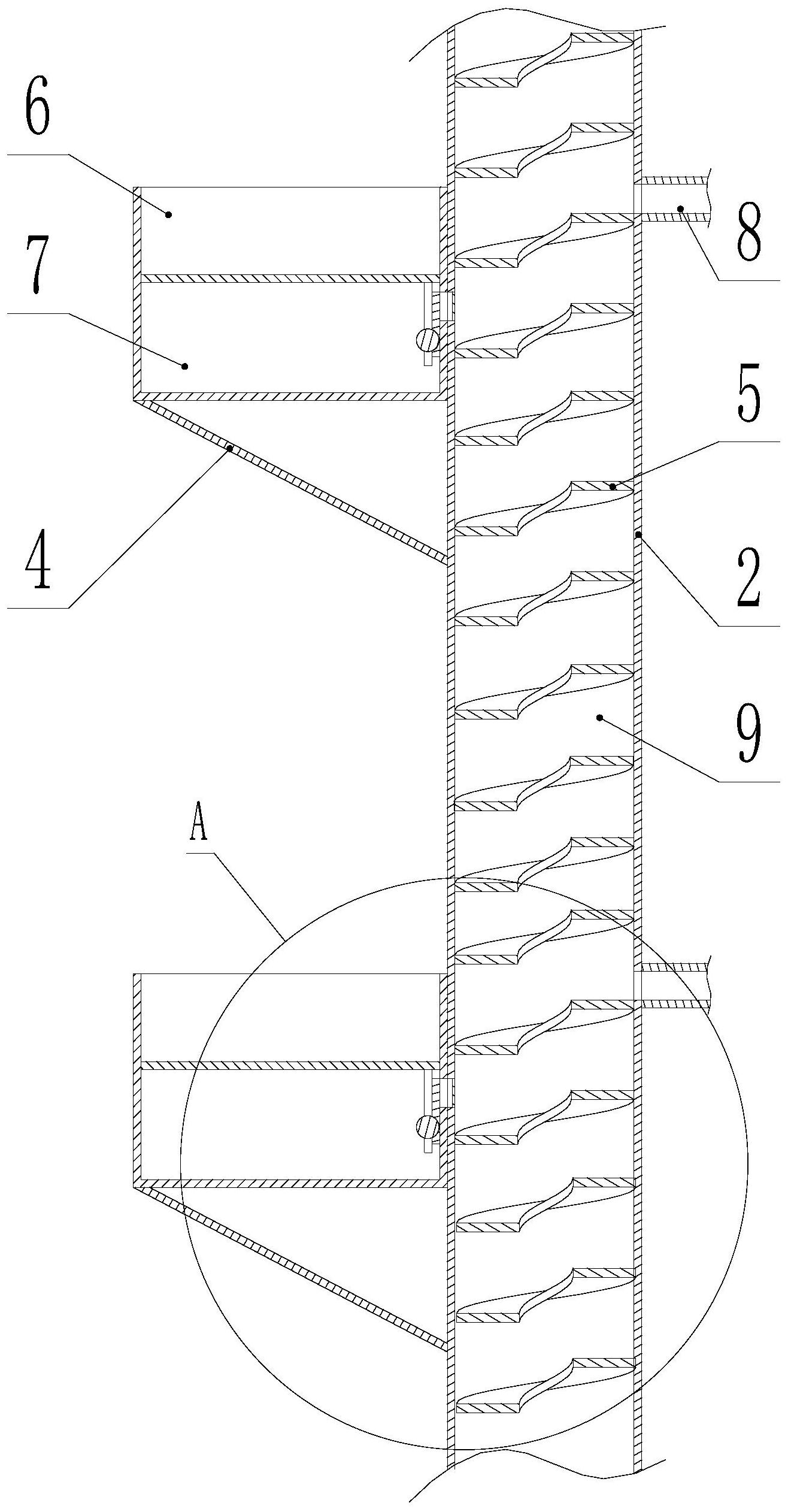

本发明的目的在于提供一种高层建筑排水绿化装置，其能够通过将雨水输送到种 植槽内，对建筑侧面的绿植进行浇灌，既提高了建筑绿化率，又提高了雨水的利用率。 本发明的实施例是这样实现的： 一种高层建筑排水绿化装置，其包括主排水管和多个种植槽； 所述种植槽设置在所述主排水管的外壁上，且沿所述主排水管的轴向设置； 所述主排水管的侧壁上设置有多个排水孔，所述种植槽上设置有注水孔； 所述排水孔与所述注水孔连通。 在本发明较佳的实施例中，所述主排水管的内壁上设置有螺旋槽。 在本发明较佳的实施例中，所述主排水管上设置有多个入水孔，所述入水孔的轴 线与所述主排水管的轴线不相交。 在本发明较佳的实施例中，所述入水孔连通设置有生活废水管。 在本发明较佳的实施例中，所述种植槽内设置有进水控制装置，用于根据所述种 植槽内的含水量控制所述排水孔与所述注水孔之间的连通状态。 在本发明较佳的实施例中，所述进水控制装置包括浮力球和封堵板； 所述封堵板滑动设置在所述种植槽内，且与所述注水孔相对应设置，用于对所述 注水孔进行封堵； 所述浮力球设置在所述封堵板下方，用于通过浮力带动所述封堵板上升，进而对 所述注水孔进行封堵。 在本发明较佳的实施例中，所述排水孔上设置有过滤网。 在本发明较佳的实施例中，所述种植槽包括种植层和储水层； 所述种植槽设置在所述储水层上方。 在本发明较佳的实施例中，所述主排水管上设置有支撑架，所述种植槽设置在所 述支撑架上。 在本发明较佳的实施例中，所述主排水管的顶部设置有雨水收集部。 本发明实施例的有益效果是： 3 CN 111567265 A 说　明　书 2/5 页 利用主排水管将收集到的雨水通过排水孔和注水孔，输入到种植槽内，将雨水进 行绿植的灌溉，既能够将雨水进行了充分的利用，又能够通过在建筑的阳面设置绿植而增 加了绿化率，提高了生活质量。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明实施例提供的高层建筑排水绿化装置的主视图； 图2为本发明实施例提供的高层建筑排水绿化装置的俯视图； 图3为本发明实施例提供的高层建筑排水绿化装置的内部结构示意图； 图4为图3的A处局部放大图； 图5为本发明实施例提供的高层建筑排水绿化装置的种植槽的结构示意图； 图6为本发明实施例提供的高层建筑排水绿化装置的进水控制装置的俯视图。 图中： 1：雨水收集部；2：主排水管；3：种植槽；4：支撑架；5：螺旋挡板；6：种植层；7：储水 层；8：生活废水管；9：螺旋槽；10：入水孔；11：排水孔；12：过滤网；13：轨道板；14：浮力球； 15：封堵板；16：注水孔；17：隔板；18：吸水棉线。
