技术摘要：

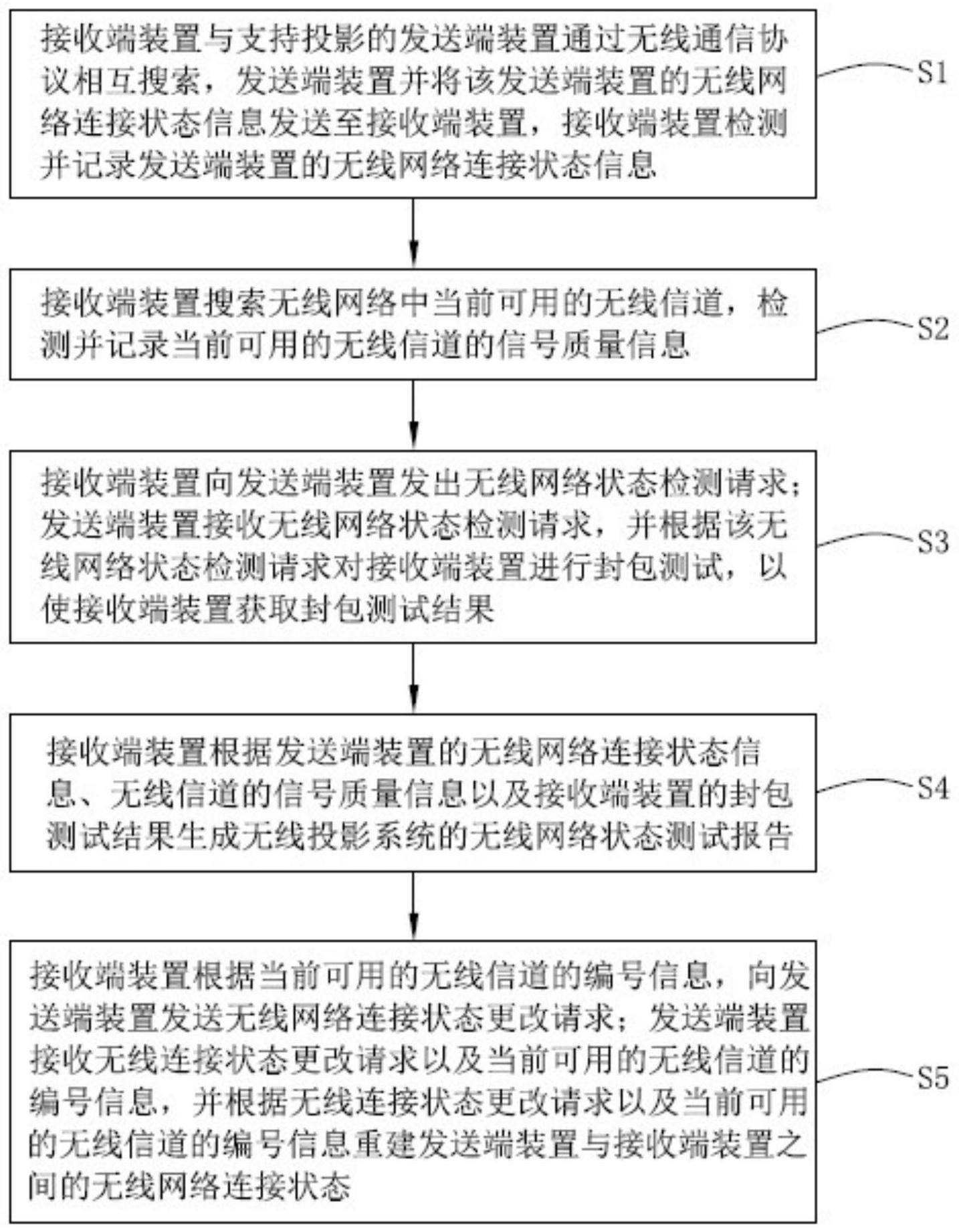

本发明提供了一种无线网络状态检测方法，其应用于接收端装置和发送端装置时，该方法为：接收端装置和发送端装置相互搜索，发送端装置发送其无线网络连接状态信息，接收端装置检测并记录该无线网络连接状态信息；接收端装置搜索无线网络中当前可用的无线信道，检测并记  全部
背景技术：
】 随着投影技术的发展，无线投影技术广泛地应用于会议演讲、演示、视画教学等场 景中，而由投影控制设备与待显示装置共同构成的无线投影系统最为常见。 相关技术中，无线投影系统通过一台投影控制设备一台或多台待显示装置进行无 线投影，投影控制设备通过无线网络将影音数据包传送给待显示装置，待显示装置对影音 数据包进行解码并投影显示画面；用户可根据待显示装置的投影效果确认投影控制设备和 待显示装置之间的无线网络状态。 然而，相关技术中，当待显示装置未投影时，用户无法确认投影控制设备和待显示 装置之间无线网络状态，在这种情况下，不便于用户设置和调整投影控制设备和待显示装 置之间的无线网络参数。 因此，实有必要提供一种新的无线网络状态检测方法及其相关设备解决上述技术 问题。 【
技术实现要素：
】 本发明的目的在于提供一种无线网络状态检测方法、应用该无线网络状态检测方 法的无线投影系统和计算机可读存储介质，通过该无线网络状态检测方法解决了待显示装 置未投影时，不便于用户设置和调整投影控制设备和待显示装置之间的无线网络参数的问 题。 为达到上述目的，本发明提供一种无线网络状态检测方法，该方法应用于无线投 影系统的接收端装置；所述无线网络状态检测方法包括以下步骤： 搜索支持投影的发送端装置，检测并记录所述发送端装置的无线网络连接状态信 息；其中，所述无线网络连接状态信息包括传输速率、信号强度、当前所连接的无线信道的 编号信息、数据包接收率和数据包丢失率中的至少一种；搜索无线网络中当前可用的无线 信道，检测并记录所述当前可用的无线信道的信号质量信息；其中，所述无线网络由所述发 送端装置构建； 向所述发送端装置发出无线网络状态检测请求，并进行封包测试以获取封包测试 结果； 根据所述发送端装置的无线网络连接状态信息、所述当前可用的无线信道的信号 质量信息以及所述接收端装置的封包测试结果生成所述无线投影系统的无线网络状态测 试报告。 优选的，在所述向所述发送端装置发出无线网络状态检测请求以获取所述接收端 装置的封包测试结果步骤中： 启动检测服务器； 4 CN 111615137 A 说　明　书 2/6 页 向所述发送端装置发送无线网络状态检测请求； 接收所述发送端装置发送的测试数据包，并检测所述测试数据包的传输速率和对 所述测试数据包的接收率以生成所述封包测试结果。 优选的，在所述无线网络状态检测方法还包括以下步骤： 根据所述当前可用的无线信道的编号信息，向所述发送端装置发送无线网络连接 状态更改请求。本发明提供一种无线网络状态检测方法，该方法应用于无线投影系统的发 送端装置；所述无线网络状态检测方法包括以下步骤： 搜索接收端装置，并将该发送端装置的无线网络连接状态信息发送至所述接收端 装置；其中，所述无线网络连接状态信息包括传输速率、信号强度、当前所连接的无线信道 的编号信息、数据包接收率和数据包丢失率中的至少一种； 接收无线网络状态检测请求，并根据该无线网络状态检测请求对所述接收端装置 进行封包测试。 优选的，在所述根据该无线网络状态检测请求对所述接收端装置进行封包测试， 获取所述接收端装置的封包测试结果步骤中包括： 启动检测客户端； 接收所述无线网络状态检测请求； 根据所述无线网络状态检测请求并通过所述检测客户端向所述接收端发送测试 数据包；其中，所述检测客户端以一定的传输速率发送所述测试数据包。 优选的，在所述无线网络状态检测方法还包括以下步骤： 接收无线连接状态更改请求以及所述当前可用的无线信道的编号信息，并根据所 述无线连接状态更改请求和所述当前可用的无线信道的编号信息重建所述发送端装置与 所述接收端装置之间的无线网络连接状态。 优选的，所述发送端装置为移动终端或显示屏。 本发明提供一种无线投影系统，其包括接收端装置和/或至少一个发送端装置； 所述接收端装置，用于搜索支持投影的所述发送端装置，检测并记录所述发送端 装置的无线网络连接状态信息；用于搜索无线网络中当前可用的无线信道，检测并记录所 述当前可用的无线信道的信号质量信息；用于向所述发送端装置发出无线网络状态检测请 求以获取所述接收端装置的封包测试结果，用于根据所述发送端装置的无线网络连接状态 信息、所述当前可用的无线信道的信号质量信息以及所述接收端装置的封包测试结果生成 所述无线投影系统的无线网络状态测试报告；和/或， 所述发送端装置，用于搜索所述接收端装置，并将所述发送端装置的无线网络连 接状态信息发送至所述接收端装置；用于接收所述无线网络状态检测请求和所述当前可用 的无线信道的编号信息，并根据该无线网络状态检测请求对所述接收端装置进行封包测 试。 优选的，所述接收端装置还用于根据所述当前可用的无线信道的编号信息，向所 述发送端装置发送无线网络连接状态更改请求；和/或， 所述发送端装置还用于接收无线连接状态更改请求以及所述当前可用的无线信 道的编号信息，并根据所述无线连接状态更改请求和所述当前可用的无线信道的编号信息 重建所述发送端装置与所述接收端装置之间的无线网络连接状态。 5 CN 111615137 A 说　明　书 3/6 页 本发明提供一种无线投影系统，其包括处理器以及存储器，所述存储器中存储有 用于所述处理器执行的控制程序，其中，所述控制程序被所述处理器执行时实现本发明所 述的应用于无线投影系统的接收端装置的无线网络状态检测方法的步骤，和/或，实现本发 明所述的应用于无线投影系统的发送端装置的无线网络状态检测方法的步骤。 本发明提供一种计算机可读存储介质，其存储有计算机程序，所述计算机程序被 处理器执行时实现本发明所述的应用于无线投影系统的接收端装置的无线网络状态检测 方法的步骤，和/或，实现本发明所述的应用于无线投影系统的发送端装置的无线网络状态 检测方法的步骤。 与相关技术相比，本发明的无线网络状态检测方法中，接收端装置和发送端装置 相互搜索，发送端装置将其无线网络连接状态信息发送至接收端装置，接收端装置检测并 记录该发送端装置的无线网络连接状态信息，然后，接收端装置搜索无线网络中当前可用 的无线信道，检测并记录该当前可用的无线信道的信号质量信息，接收端装置向发送端装 置发出无线网络状态检测请求，发送端装置根据该无线网络状态检测请求对接收端装置进 行封包测试，接收端装置根据发送端装置的无线网络连接状态信息、当前可用的无线信道 的信号质量信息以及接收端装置的封包测试结果生成无线投影系统的无线网络状态测试 报告；通过上述方法中，无线投影系统获取所述无线网络状态测试报告，而无线投影系统可 将与所述无线网络状态测试报告相关的信息进行显示，而用户可以直接根据与所述无线网 络状态测试报告相关的信息直接确定发送端装置和接收端装置的无线网络状态，从而有利 于用户对投影控制设备和待显示装置之间的用于无线投影的无线网络参数进行具体设置 和实时调整。 【附图说明】 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它 的附图，其中： 图1为本发明无线网络状态检测方法的流程示意图； 图2为本发明无线网络状态检测方法的无线网络状态检测过程的示意图。 【
