技术摘要：
本发明涉及滤波技术领域，特别地涉及一种滤波器，包括串并联谐振器电路，串并联谐振器电路包括多个串联谐振器和多个并联谐振器，至少一个串联谐振器和/或至少一个并联谐振器的上电极表面设有环形凸起；环形凸起具有限定宽度，根据限定宽度的大小调节滤波器传输零点的深  全部
背景技术：
在射频通信前端对滤波器和双工器以及多工器的性能有着越来越高的要求，随着 频段的增多，对于带外抑制的需求越来越严格；同时，邻带抑制一直是射频滤波器最重要的 指标之一，所以对于滚降要求也越来越高。由此可知，在滤波器的设计中，带外抑制(针对远 带)和滚降(针对邻带)的改善是终极目标之一。 目前，现有技术中，对于带外抑制的改善一般通过增加级数或者通过移动带外传 输零点的位置来实现，但是此方式会带来插损恶化以及其他频率抑制恶化等问题；对于滚 降的改善一般通过采用更小的机电耦合系数以及额外增加的谐振器来实现，但此方式会缩 小带宽以及增加谐振器面积，从而带来插损恶化以及芯片尺寸增大的问题。
技术实现要素：

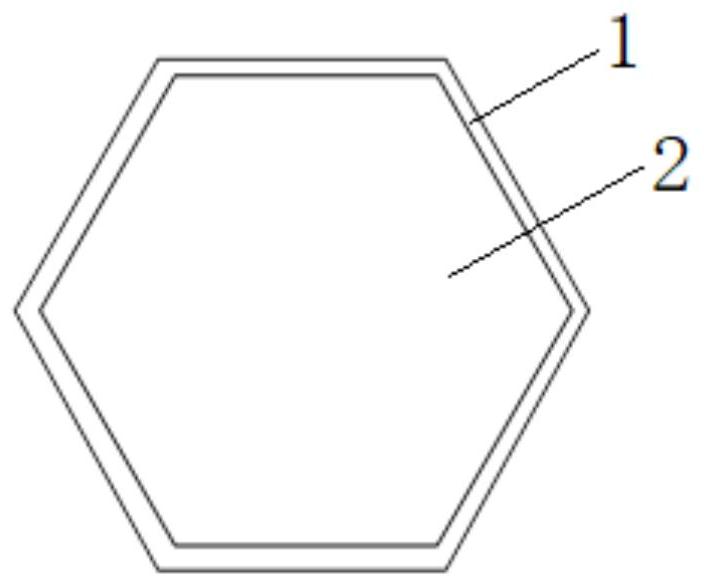

有鉴于此，本发明的主要目的是提供一种滤波器，通过改变谐振器自身的结构，可 增加额外的带外零点，无需增加滤波器级数以及移动带外特定频率的零点，不会带来其他 性能的恶化。 为实现上述目的，根据本发明的一个方面，提供了一种滤波器，包括串并联谐振器 电路，所述串并联谐振器电路包括多个串联谐振器和多个并联谐振器，至少一个所述串联 谐振器和/或至少一个所述并联谐振器的上电极表面设有环形凸起；所述环形凸起具有限 定宽度，根据所述限定宽度的大小调节滤波器传输零点的深度；所述环形凸起具有限定高 度，根据所述限定高度的大小调节滤波器传输零点的位置。 可选地，多个所述串联谐振器中部分所述串联谐振器包括所述环形凸起；和/或多 个所述并联谐振器中部分所述并联谐振器包括所述环环形凸起。 可选地，所述凸起结构设于所述上电极表面的边缘处。 可选地，所述环形凸起的宽度为0～25um。 可选地，所述环形凸起的厚度为 可选地，多个所述串联谐振器中部分所述串联谐振器包括所述环形凸起；其中，设 置有环形凸起的所述串联谐振器的数量大于两个，且不同的所述环形凸起的限定宽度和/ 或限定高度不同。 可选地，多个所述并联谐振器中部分所述并联谐振器包括所述环形凸起；其中，设 置有环形凸起的所述并联谐振器的数量大于两个，且不同的所述环形凸起的限定宽度和/ 或限定高度不同。 根据本发明的技术方案，串联谐振器和/或并联谐振器上设置环形凸起结构，该凸 起结构等效于一个谐振器与原谐振器的并联，可产生额外的谐振，在带外的一些频率时可 产生一个高阻抗点，当信号通过时，此频率处的信号被高阻隔断，因此可以抑制信号的通 3 CN 111600572 A 说　明　书 2/4 页 过，在带外形成额外的传输零点。 该滤波器通过改变自身的结构，增加环形凸起产生的额外的谐振，从而在带外形 成额外的传输零点，与现有技术相比无需增加滤波器级数以及移动带外特定频率的零点， 不会带来其他性能的恶化；另外，滤波器中，并非全部串联谐振器或并联谐振器上设置环形 凸起，使得具备环形凸起的串联谐振器/并联谐振器与原谐振器(未设置环形凸起)形成一 定的频率差，从而改善滚降。 附图说明 为了说明而非限制的目的，现在将根据本发明的优选实施例、特别是参考附图来 描述本发明，其中： 图1示出了谐振器上电极及环形凸起处的俯视图； 图2为图1的剖视图； 图3示出了带环形凸起的谐振器的等效电路图； 图4为阻抗曲线对比图； 图5为环形凸起第一参数下的阻抗曲线对比图； 图6为环形凸起第二参数下的阻抗曲线对比图； 图7为环形凸起第三参数下的阻抗曲线对比图； 图8为原谐振器与带有环形凸起的谐振器的频率对比图； 图9为串联谐振器更换带有环形凸起谐振器的示意图； 图10为并联谐振器更换带有环形凸起谐振器的示意图； 图11为串联谐振器及并联谐振器更换带有环形凸起谐振器的示意图； 图12为本实施例提供的滤波器与现有滤波器之间滚降的频率-抑制曲线图； 图13为本实施例提供的滤波器与现有滤波器之间的插损对比图； 图14为串联谐振器中带有两个不同参数的环形凸起的阻抗曲线对比图。 图中： 1：上电极；2：环形凸起；3：串联谐振器：4：并联谐振器。
