技术摘要：

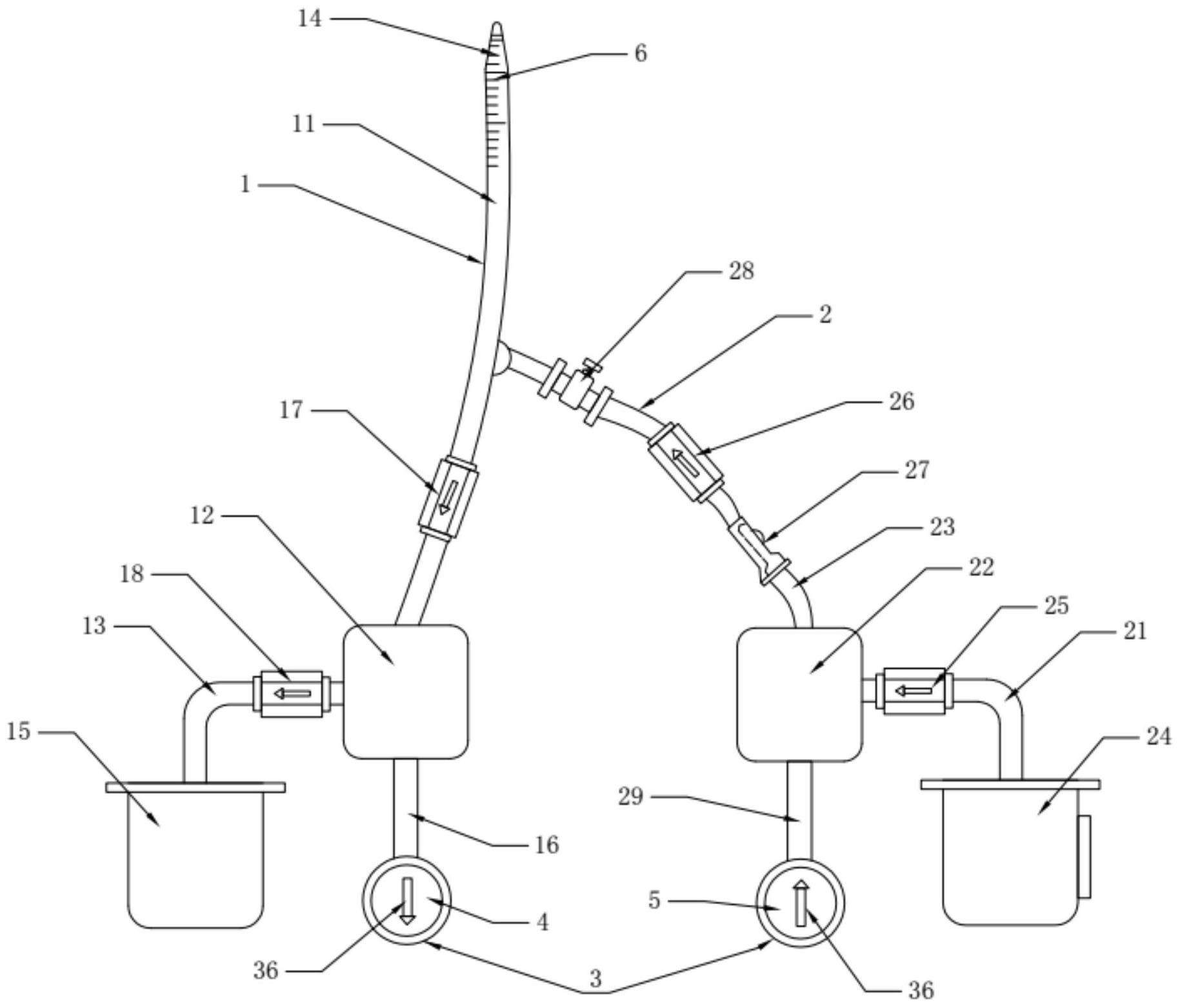

本发明公开了一种带抽吸功能的灌肠装置，由抽吸装置、灌液装置和加压泵组成，抽吸装置包括灌肠管、积液筒、排液管和加压泵，灌肠管一端与积液筒连通，另一端插入病人的肛门，排液管一端与积液筒连通，另一端连接有废液桶，加压泵通过连接管与积液筒连通，灌肠管和排液  全部
背景技术：
： 灌肠能刺激肠蠕动，软化、清除粪便积气，并有降温、催产、稀释肠内毒物、减少吸 收、为高热患者降温的作用，目前经常采用的灌肠方法是使用一根肛管与灌肠筒连接，将肛 管插入病人肛门后通过灌肠筒往病人肠道内进行灌注生理盐水，然后拔出肛管，等病人上 厕所将肠道内的残余物和液体排泄完后继续插入肛管，如此往复多次，直至将病人的肠道 内清洁完毕，这种灌肠方式存在着以下一些缺点：1.需要多次往病人的肛门内插入和拔出 肛管，由于肛门部位的皮肤和黏膜比较脆弱，很容易造成肛门黏膜损伤；2.有些老年患者由 于肠道功能不健全常常灌入很少的生理盐水后就要排泄，有时还会发生不自控排泄，不自 控的排泄往往伴随四溢、喷溅等情况，不仅使医生不能够获得准确的临床数据，不利于确认 患者治疗情况，而且污染清理难度大，造成护理工作繁重而紧张；3.遇到肠道内有积便难以 清洁的患者时，普通的灌肠很难将肠道内的积便清理出来，导致医护人员需要反复多次为 病人进行灌肠操作，费时费力，也造成病人的痛苦。
技术实现要素：
： (一)解决的技术问题 针对现有技术的不足，本发明提供一种带抽吸功能的灌肠装置，用于临床上的清 洁灌肠，不仅可以一次完成灌肠操作，减少灌肠操作中肛管插入病人肛门的频次，避免灌肠 时因为多频次插入和拔出肛管导致病人肛门黏膜损伤，而且具有抽吸功能可以快速彻底的 吸除肠道内的积便，并避免病人不自主排泄造成的污染，大大降低了护理工作量，解决了常 规的灌肠操作复杂、不易清洁积便、容易造成肛门黏膜损伤、护理工作繁重的问题。 (二)技术方案 为解决上述技术问题，本发明提供如下技术方案：一种带抽吸功能的灌肠装置，由 抽吸装置、灌液装置和加压泵组成，所述加压泵有两个，分别为第一加压泵和第二加压泵， 所述抽吸装置包括灌肠管、积液筒、排液管和所述第一加压泵，其中所述灌肠管一端与所述 积液筒连通，另一端设有用于插入病人肛门的插入头，所述排液管一端与所述积液筒连通， 另一端连接有废液桶，所述第一加压泵通过第一连接管与所述积液筒连通，所述灌肠管上 设有吸液单向阀，所述排液管上设有排液单向阀，所述灌肠管上的所述吸液单向阀只允许 所述灌肠管内的液体向所述积液筒内单向流动，所述排液管上的所述排液单向阀只允许所 述积液筒内的液体向所述废液桶单向流动，所述灌液装置包括进水管、储水筒、出水管和所 述第二加压泵，所述进水管一端与所述储水筒连接，另一端连接有供水桶，所述出水管一端 与所述储水筒连接，另一端与所述灌肠管连接，所述第二加压泵通过第二连接管与所述储 水筒连接，所述进水管上设有进水单向阀，所述出水管上设有出水单向阀，所述进水管上的 所述进水单向阀只允许所述供水桶内的水向所述储水筒内单向流动，所述出水管上的所述 3 CN 111544677 A 说　明　书 2/4 页 出水单向阀只允许所述储水筒内的水向所述灌肠管内单向流动。 进一步地，所述出水管上在所述出水单向阀和所述储水筒之间设有输液调节器， 所述出水单向阀和所述灌肠管之间还设有节流阀。采用所述输液调节器可以调节所述灌肠 管内的液体流入病人肛门内的流动速度，便于医护人员控制灌肠进度，所述节流阀用于限 制所述出水管内液体流向所述灌肠管时的最大流速，防止灌液过快引起病人的不适。 进一步地，所述加压泵由底板、顶板和弹性外套组成，所述顶板和所述底板之间设 有压缩弹簧，所述弹性外套将所述底板和所述顶板包裹，内部形成密封空腔，所述弹性外套 为橡胶波纹套。通过压下所述顶板可以将所述弹性外套和所述压缩弹簧压缩，将所述密封 空腔内的液体排出，松开所述顶板，所述弹性外套在所述压缩弹簧的回复力下恢复原状，所 述密封空腔吸入液体。 进一步地，所述灌肠管上的所述插入头上设有刻度，可以通过所述插入头上的刻 度观察所述灌肠管插入病人肛门内的深度，方便医护人员进行护理工作。 进一步地，所述供水桶为自动加热式水桶，加热温度为38℃，可以保证所述供水桶 内的生理盐水温度保持在38℃，生理盐水被输送进病人体内时温度与人体温度相近，不会 刺激病人肠道，提高舒适感。 进一步地，所述加压泵的所述顶板上设有指示标签，便于医护人员分辨。 使用时，将所述灌肠管上的所述插入头插入病人肛门，通过所述刻度来观察插入 深度，踩下所述灌液装置中的所述第二加压泵的所述顶板，将所述弹性外套和所述压缩弹 簧压缩，松开所述顶板，所述弹性外套在所述压缩弹簧的回复力下恢复原状，所述储水筒内 产生抽吸力，所述供水桶内的生理盐水通过所述进水管和所述进水单向阀被抽吸进入所述 储水筒和所述密封空腔内，再次踩下所述顶板，所述储水筒和所述密封空腔内的生理盐水 通过所述输液调节器、所述出水单向阀和所述节流阀后，经过所述灌肠管进入病人肠道内； 然后踩下所述抽吸装置中的所述第一加压泵的所述顶板，将所述弹性外套和所述压缩弹簧 压缩，松开所述顶板，所述弹性外套在所述压缩弹簧的回复力下恢复原状，所述积液筒内产 生抽吸力，病人肠道内的混合液体通过所述灌肠管通过所述吸液单向阀后被抽吸至所述积 液筒和所述密封空腔内，再次踩下所述顶板，所述积液筒和所述密封空腔通过所述排液管 和所述排液单向阀后进入所述废液桶，如此循环往复，直至完成灌肠操作。 (三)有益效果： 相对于现有技术，本发明的有益效果是： (1)灌肠管插入病人肛门进行灌液后无需拔出进行排液，整个灌肠清洁过程只需 要插拔一次灌肠管即可，避免反复插拔引起肛门黏膜损伤。 (2)具有抽吸功能，可以快速彻底的吸除肠道内的积便，提高灌肠效率，并避免病 人不自主排泄造成的污染。 (3)操作简单，大大减轻医护人员的护理工作量，有效提高病人舒适度。 附图说明： 为了更清楚地说明本发明的技术方案，下面将对实施例中所需要使用的附图作简 单地介绍。显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技 术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。 4 CN 111544677 A 说　明　书 3/4 页 图1为本发明实施例的带抽吸功能的灌肠装置的结构示意图； 图2为本发明实施例的带抽吸功能的灌肠装置所述加压泵的内部结构示意图； 图中：1、抽吸装置；11、灌肠管；12、积液筒；13、排液管；14、插入头；15、废液桶；16、 第一连接管；17、吸液单向阀；18、排液单向阀；2、灌液装置；21、进水管；22、储水筒；23、出水 管；24、供水桶；25、进水单向阀；26、出水单向阀；27、输液调节器；28、节流阀；29、第二连接 管；3、加压泵；31、顶板；32、底板；33、弹性外套；34、压缩弹簧；35、密封空腔；36、指示标签； 4、第一加压泵；5、第二加压泵；6、刻度
