技术摘要：
本发明公开了一种低频下可靠驱动线圈负载的电路，适用于使用低频信号驱动线圈负载的场合，包括第一开关电路、第二开关电路和输入控制电路。第一开关电路、第二开关电路均包含整流滤波模块、变压器、原边开关驱动模块、信号反馈模块，相位相反的交流电分别连接第一开关  全部
背景技术：
在医疗、矿井探测、信号发射等领域，通常需要驱动感性负载，利用电磁场基本理 论，进行能量传输。现有的驱动方式通常是利用开关电源对交流市电进行整流滤波、交直流 变换后，为功率放大器供电，从而放大信号驱动感性负载。 这种驱动方式的弊端是，感性负载的阻抗将随着频率的增加而增加，导致输出电 流减小，驱动负载能力下降，因此普遍用于低频信号的情况，对功率放大器的宽频带造成了 浪费。 因此，有必要提供低频下可靠驱动线圈负载的电路。
技术实现要素：

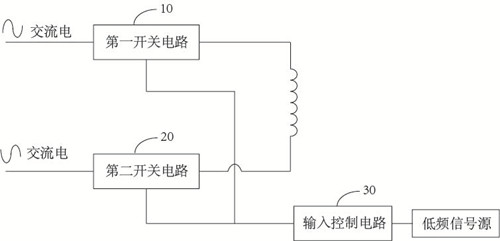

鉴于上述问题，本发明提供了一种低频下可靠驱动线圈负载的电路。 本发明公开了一种低频下可靠驱动线圈负载的电路，适用于使用低频信号驱动线 圈负载的场合，包括第一开关电路、第二开关电路和输入控制电路。所述第一开关电路、所 述第二开关电路均包含整流滤波模块、变压器、原边开关驱动模块、信号反馈模块，相位相 反的交流电分别连接所述第一开关电路与所述第二开关电路的输入，经其中的整流滤波、 信号反馈等处理后输出，连接线圈负载的两端；所述输入控制电路包括变压器和偏置消除 模块，变压器原边接收低频信号，副边输出经所述偏置消除模块的处理后向所述第一开关 电路、所述第二开关电路中的开关器件输出开关信号。 所述第一开关电路包括整流滤波模块、第一变压器、原边开关驱动模块和信号反 馈模块。所述整流滤波模块的输入端连接交流电，经电路的整流滤波后，输出脉动直流电连 接所述第一变压器的原边的一端。所述第一变压器的原边的另一端连接所述原边开关驱动 模块；副边的一端连接线圈负载的一端，副边的另一端包括第一二极管和背靠背连接的第 一、第二MOS管；所述第一二极管的正极与所述第一变压器相连，负极连接所述第一MOS管的 漏极；所述第二MOS管的源极与所述第一MOS管的源极相连，栅极与所述第一MOS管的栅极相 连，并且由所述输入控制电路的输出控制，漏极接地。所述信号反馈模块包括分压电路、加 法器、稳压源和光电耦合器；所述分压电路的一端连接至线圈负载与所述第一变压器副边 连接的一端，另一端接地，分压端连接至所述加法器的反相输入端；所述加法器的反相输入 端还连接至所述输入控制电路，同相输入端接地，输出连接至所述稳压源的参考极；所述稳 压源的阳极接地，阴极连接至所述分压电路的分压端；所述光电耦合器的阳极连接至所述 分压电路不接地的一端，阴极连接至所述稳压源的阴极，发射极接地，集电极连接至所述原 边开关驱动模块的输入端。所述原边开关驱动电路包括第三MOS管和驱动电路；所述第三 MOS管的漏极连接所述所述第一变压器的原边，源极接地，基极连接至所述驱动电路的输出 端；所述驱动电路的输入端连接至所述信号反馈电路的输出端。 4 CN 111614260 A 说　明　书 2/4 页 所述第二开关电路包括整流滤波模块、第二变压器、原边开关驱动模块、偏置消除 模块和信号反馈模块。所述整流滤波模块的输入端连接与所述第一开关电路输入端反相的 交流电，经电路的整流滤波后，输出脉动直流电连接所述第二变压器的原边的一端。所述第 二变压器的原边的另一端连接所述原边开关驱动模块；副边的一端连接线圈负载的一端， 副边的另一端包括第二二极管和背靠背连接的第四、第五MOS管；所述第二二极管的正极与 所述第二变压器相连，负极连接所述第四MOS管的漏极；所述第五MOS管的源极与所述第四 MOS管的源极相连，栅极与所述第四MOS管的栅极相连，并且由所述输入控制电路的输出控 制，漏极接地。所述分压电路的一端连接至线圈负载与所述第二变压器副边连接的一端，另 一端接地，分压端连接至所述加法器的同相输入端；所述加法器的同相输入端还连接至所 述输入控制电路，反相输入端接地，输出连接至所述稳压源的参考极；所述稳压源的阳极接 地，阴极连接至所述分压电路的分压端；所述光电耦合器额定阳极连接至所述分压电路不 接地的一端，阴极连接至所述稳压源的阴极，发射极接地，集电极连接至所述原边开关驱动 模块的输入端。所述原边开关驱动电路包括第六MOS管和驱动电路；所述第六MOS管的漏极 连接所述所述第二变压器的原边，源极接地，基极连接至所述驱动电路的输出端；所述驱动 电路的输入端连接至所述信号反馈电路的输出端。 所述输入控制电路包括第三变压器和偏置消除模块。所述第三变压器的原边连接 低频信号源，副边包括了两个匝数不同的绕组，匝数少的绕组一端接地，另一端连接所述第 一开关电路、所述第二开关电路中所述信号反馈模块的输入端；匝数多的绕组一端接地，另 一端连接至所述偏置消除模块的输入端。所述偏置消除电路包括两个比较器、或门和运放； 所述第一比较器的同相输入端连接所述第三变压器副边匝数多的一端，反相输入端接地， 输出连接所述或门的输入端；所述第二比较器的同相输入端接地，反相输入端连接所述第 三变压器副边匝数多的一端，输出连接所述或门的输入端；所述运放的同相输入端接地，反 相输入端连接所述或门的输出端，输出连接所述第一开关电路、所述第二开关电路中的所 述第一MOS管、第二MOS管、第四MOS管、第五MOS管的栅极。 本发明所述电路拓扑简单，容易实现，减少了成本，增强了驱动能力，降低了直流 偏置对线圈类负载的影响，减小了负载的发热量。 为了让本发明的上述内容能更明显易懂，下文特举较佳实施例，并配合所附图式， 作详细说明如下。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其它相关的附图。 图1为本发明所述一种低频下可靠驱动线圈负载的电路的连接框图； 图2为本发明所述一种低频下可靠驱动线圈负载的电路的第一实施例。 图中编号： 10：第一开关电路；20：第二开关电路；30：输入控制电路； 110：所述第一开关电路中的整流滤波模块； 5 CN 111614260 A 说　明　书 3/4 页 210：所述第二开关电路中的整流滤波模块； 310：所述输入控制电路中的偏置消除模块。
