一种延时出卡装置及延时出卡方法


技术摘要:
本发明提供了一种延时出卡装置及延时出卡方法,其装置包括:壳体、紫外线灯、红外测温模块、红外对射模块和电磁锁;壳体上设有进卡口和出卡口;壳体整体为一个直角梯形状,且前后两端均为矩形开口,前端的矩形开口为出卡口,后端的矩形开口为进卡口,直角梯形斜边所在  全部
背景技术:
通常情况下,在银行或社保的营业网点,用户使用自助服务终端类的现场制卡设 备,在进行一系列业务操作后,设备会将制好的卡,立即从内部吐出,用户可以直接用手接 触或取出。 针对此种状况,如果制卡设备采用的是热升华再转印的工艺,在制卡的过程中,卡 片会经过设备内的高温模块,吐出的卡片温度高于55度甚至可达60度,用户如果此时立即 用手取出,会有短暂的烫手感。另外,作为此类设备的一种可选功能,也缺少对卡片进行杀 菌消毒的处理模块。
技术实现要素:

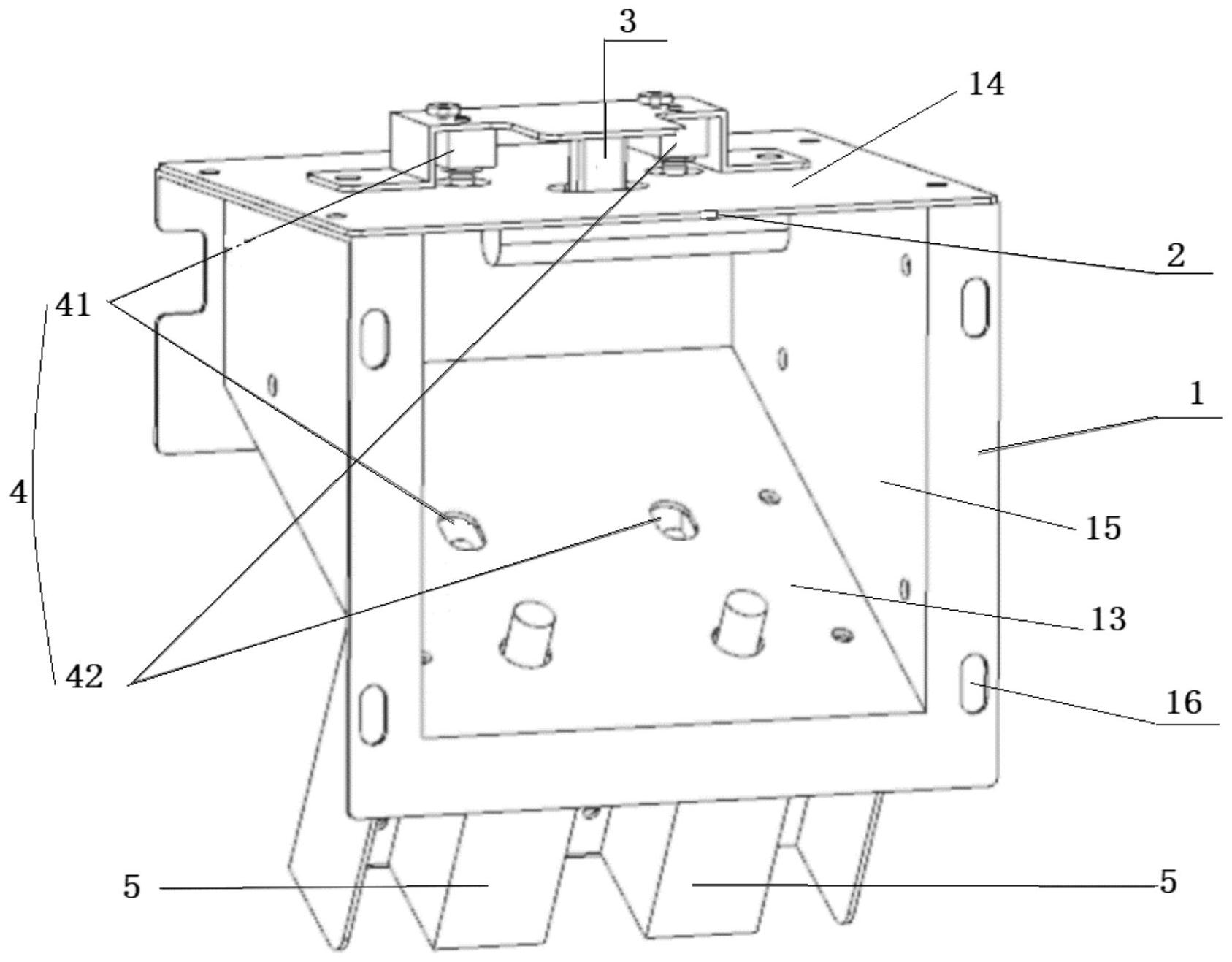

为了解决上述问题,本发明提供了一种延时出卡装置及延时出卡方法,适用于自 助服务类终端的各类现场制卡设备,实现制卡后的延时出卡功能。 该装置安装在现场制卡设备的出卡口位置,在设备将卡片制好后,卡片会滑落到 该装置中。如果该制卡设备采用的是类似热升华再转印的制卡工艺,制出的卡片表面温度, 将会高达55度甚至60度。该装置利用红外测温模块和电磁锁实现定时开关,将该卡在装置 内短暂停留一段时间,待卡面温度降低到合适的温度后,再将卡输送到用户能接触到的取 卡口。同时,该延时出卡装置,支持加装紫外线灯,实现对卡片的杀菌消毒功能。 一种延时出卡装置,其特征在于:包括:壳体、紫外线灯、红外测温模块、红外对射 模块和电磁锁; 壳体上设有进卡口和出卡口;壳体整体为一个直角梯形状,且前后两端均为矩形 开口,前端的矩形开口为出卡口,后端的矩形开口为进卡口,直角梯形斜边所在的面为出卡 滑道,出卡滑道连接进卡口和出卡口,且由进卡口向下倾斜至出卡口,形成一个与水平面程 45°的出卡滑道; 与斜边所在的面相对的面为安装面,安装面的内侧面安装有紫外线灯,用于对出 卡滑道内的卡片进行杀菌消毒; 出卡滑道上设置有电磁锁,用于控制出卡滑道内的卡片滑出;所述安装面上安装 有红外对射模块的发射装置,所述出卡滑道上与所述安装面上的发射装置相对应的地方安 装有红外对射模块的接收装置,用于检测出卡滑道内是否有卡片; 所述安装面上还安装有红外测温模块,用于检测出卡滑道内卡片的温度。 进一步地,所述电磁锁有两个,所述出卡滑道上靠近出卡口的位置处设有两个电 磁锁安装孔,两个电磁锁的锁芯从所述出卡滑道的外侧穿过所述电磁锁安装孔后伸至所述 延时出卡装置内,且两个锁芯均垂直于所述出卡滑道的外表面安装;两个电磁锁安装孔连 4 CN 111738376 A 说 明 书 2/6 页 成的直线与出卡滑道横向平行,两个电磁锁安装孔中心的间距小于卡片的最短边的边长, 以防止卡片从两个锁芯之间滑出;当两个锁芯均伸出时,卡片被阻挡在出卡滑道内,当两个 锁芯均回收时,卡片滑出。 进一步地,两个锁芯完全伸出时,两个锁芯的最前端距离出卡滑道内表面的距离 为y  cm;两个锁芯完全缩回时,两个锁芯的最前端与出卡滑道内表面持平或者低于出卡滑 道内表面;其中,y为预设值,且00,且x为预设值, 本发明实施例中,x的取值为5。 进一步地,步骤S103中,第一红外对射模块和第二红外对射模块中的任意一个检 测到出卡滑道内有卡片,则表明出卡滑道内有卡片。 进一步地,步骤S103中,工控电脑控制第一红外对射模块和第二红外对射模块持 续检测出卡滑道内是否有卡片,并开启计时,若在预设时间内持续检测到出卡滑道内无卡 5 CN 111738376 A 说 明 书 3/6 页 片,则工控电脑发送控制指令关闭电磁锁,使电磁锁的锁芯缩回。 进一步地,步骤S104中,红外测温模块最新一次测量的卡片表面温度小于或者等 于预设值时,则卡片表面温度达到出卡标准。 本发明提供的技术方案带来的有益效果是:与现有技术比较,本延时出卡装置应 用在自助服务终端类的现场制卡设备,具有以下明显的优势: 1、能够实现温度较高卡片的延时出卡,冷却后再出卡,避免烫手,提升了客户体 验; 2、延时出卡装置,能直接同自助服务终端的工控主板对接,无需专用主板; 3、延时出卡装置的延时的时长,可以通过工控电脑直接控制,也可以通过测温模 块检测卡片达到合适的温度,再通知工控电脑; 4、通过红外对射模块,能够检测是否有卡片在指定位置; 5、可以选装紫外线消毒灯,实现卡片消毒,避免细菌或病毒通过卡片传染; 6、装置中的电磁锁,由软件方式控制,方便可靠。电磁锁也可以是步进电机或其他 等同功能的部件。 附图说明 下面将结合附图及实施例对本发明作进一步说明,附图中: 图1是本发明实施例中一种延时出卡装置的装置图; 图2是本发明实施例中一种延时出卡装置的侧视图; 图3是本发明实施例中一种延时出卡装置的安装示意图; 图4是本发明实施例中一种延时出卡方法的流程图。
