技术摘要：
本发明公开了一种调流控制阀及发电组件，包括阀体，所述阀体内设置有进口、出口以及与所述出口连通的容纳腔，所述容纳腔设置在所述进口下方，所述容纳腔上开设有与所述进口连通的开口；所述阀体内还设置有下压力腔与调流组件，所述调流组件与所述阀体滑动连接，所述下  全部
背景技术：
城市智慧管网控制系统往往通过各种各样的电子元件对管网的压力和流量进行 监测控制，如电磁流量计，电子压力计，无线电线，传感器，电动执行器和控制电箱等。在偏 远的郊区，往往没有市政供电，一般采用太阳能发电方式为管路中的电子元件供电。但太阳 能发电设备存在各种各样的缺点，如在多云天发电量不足；设备需要安装到露天，安装空间 大；发电设备的存蓄电池7往往被人破坏或偷走。 储蓄电磁有一定的使用寿命，在长时间的反复充放电使用过程中，电池寿命也随 之衰退，并且需要人员到现场定期检查和更换。 因此，在水力管网系统中，水力发电机也日益渐趋用于城市智慧管网控制系统中。 但现今的水力发电机技术存在以下缺点：水力发电机的工作原理主要是通过进、出水口两 端的压差，使涡轮快速转动而产生电量。若发电机进、出口两端的压差越大，水流的流速越 大，叶轮的转速越大，发电功率就越大。但涡轮都有额定的发电转速，当涡轮转速达到一定 值时，即使发电机的叶轮转速再大，发电功率也是一定的，不会随之继续增大。水力发电机 的转速过快也会导致水力发电机容易磨损。
技术实现要素：

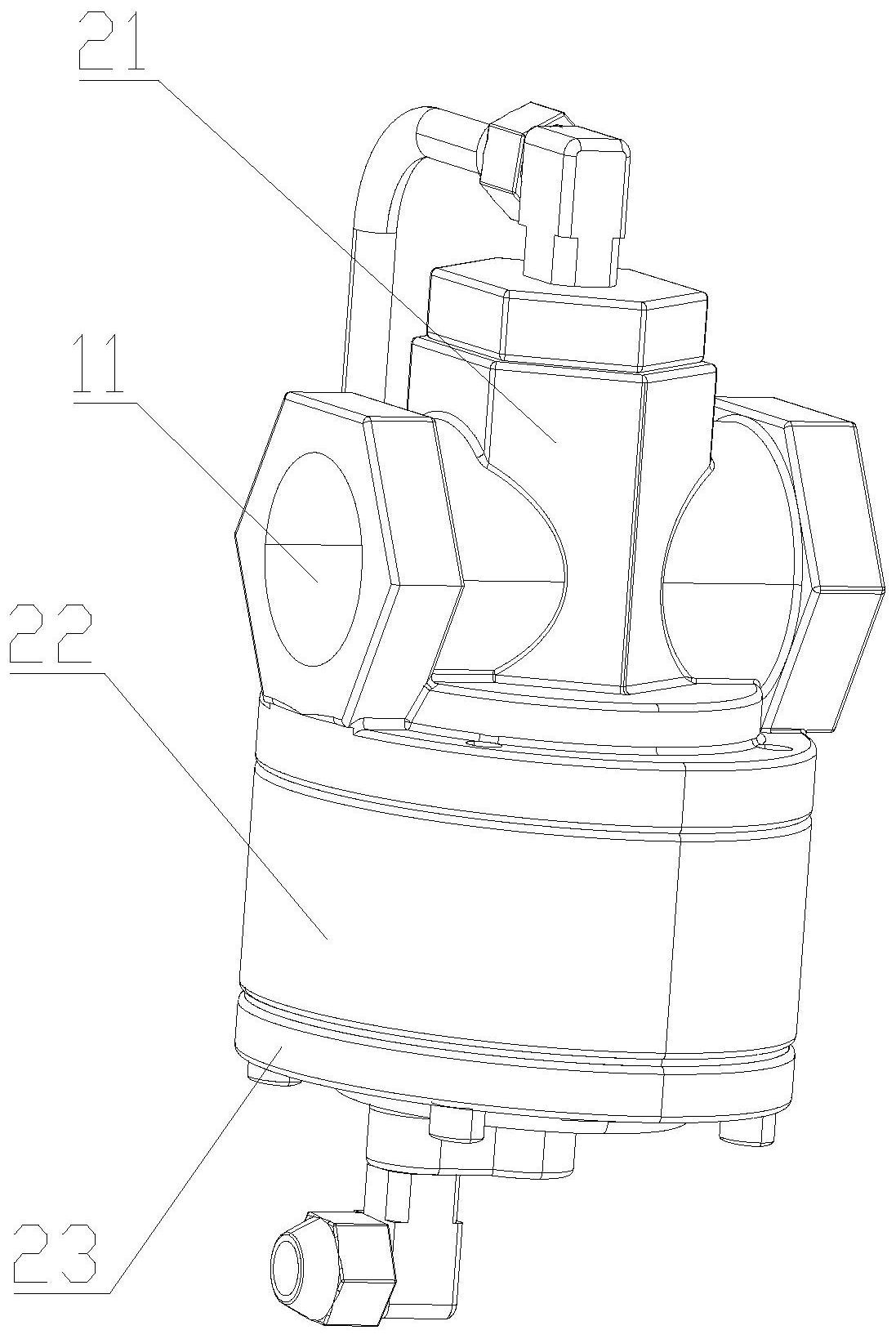

为了克服现有技术的不足，本发明的目的之一在于提供一种调流控制阀，能够实 时控制流入水力发电机中的水流流速，避免流入水力发电机中水流流速过大导致水力发电 机损坏。 本发明的目的之二在于提供一种发电组件。 本发明的目的之一采用如下技术方案实现： 一种调流控制阀，包括阀体，所述阀体内设置有进口、出口以及与所述出口连通的 容纳腔，所述容纳腔设置在所述进口下方，所述容纳腔上开设有与所述进口连通的开口； 所述阀体内还设置有下压力腔与调流组件，所述调流组件与所述阀体滑动连接， 所述下压力腔设置在所述容纳腔下方，所述下压力腔通过管道与所述进口连通，所述调流 组件上端置于所述容纳腔内，所述调流组件下端与所述下压力腔腔壁连接，所述调流组件 套设有弹性件，所述弹性件两端分别与所述下压力腔腔壁及所述阀体抵接，所述下压力腔 适于在所述进口与所述出口之间的水压差作用下发生形变，以驱使所述调流组件朝向或远 离所述开口，以能够调节通过所述开口的水流。 进一步地，还包括阀体包括上阀体、中阀体与下阀体，所述上阀体设置在所述下阀 体上方，所述中阀体设置在所述上阀体与所述下阀体之间，所述进口及所述出口设置在所 述上阀体内，所述上阀体的下端面与所述中阀体的上端面配合并围成所述容纳腔，所述中 阀体与所述下阀体配合并围成一空腔，所述空腔内设置有分隔件，所述分隔件将所述空腔 3 CN 111609191 A 说　明　书 2/4 页 分隔为所述下压力腔与上压力腔，所述调流组件下端穿过所述中阀体并与所述分隔件连 接，所述弹性件套两端分别与所述中阀体及所述分隔件抵接，所述分隔件适于在所述进口 与所述出口之间的水压差作用下发生移动，以驱使所述调流组件朝向或远离所述开口，以 能够调节通过所述开口的水流。 进一步地，所述分隔件包括膜片，所述膜片设置在所述中阀体与所述下阀体之间， 所述膜片与所述中阀体配合并围成所述上压力腔，所述膜片与所述下阀体配合并围成所述 下压力腔，所述调流组件下端与所述膜片固接，所述膜片适于在所述进口与所述出口之间 的水压差作用下发生形变，以驱使所述调流组件朝向或远离所述开口，以能够调节通过所 述开口的水流。 进一步地，所述调流组件包括阀杆、阀瓣与两压板，所述阀瓣安装于所述阀杆上 端，两所述压板分别安装于所述膜片上下两端，所述阀杆下端贯穿两所述压板并安装有固 定螺母。 进一步地，所述阀杆表面开设有环形槽，所述环形槽内安装有滑动密封圈。 进一步地，所述分隔件包括套设于所述空腔内的活塞板，所述活塞板将所述空腔 分隔为所述下压力腔与所述上压力腔，所述调流组件下端与所述活塞板固接，所述弹性件 设置在所述上压力腔内，所述活塞板适于在所述进口与所述出口之间的水压差作用下，沿 所述空腔内壁发生滑动，以驱使所述调流组件朝向或远离所述开口，以能够调节通过所述 开口的水流。 进一步地，所述弹性件为套设于所述阀杆上的弹簧。 本发明的目的之二采用如下方案实现： 一种发电组件，用于为调压阀提供电力，包括上述调流控制阀与水流发电机，所述 水力发电机的进水端通过管道与调压阀的进水端连接，所述水力发电机的出水端通过所述 调流控制阀与调压阀的出水端连接，所述调流控制阀适于控制流过所述水力发电机的水流 大小。 相比现有技术，本发明的有益效果在于： 本申请通过设置下压力腔与调流组件配合，能够当进口与出口之间的压差增大 时，减小密封件与开口之间的开度，使管路的流速不会随压差增大而增大，当进口与出口之 间的压差减小时，增大密封件与开口之间的开度，使管路的流速不会随压差减小而减小，以 使得流入发电机中水流流速均衡，以避免出现水流流速过快水力发电机受损的现象发生。 附图说明 图1为本发明的一种调流控制阀的结构示意图； 图2为本发明的一种调流控制阀的半剖视图； 图3为本发明的一种调流控制阀的旋转剖视图； 图4为本发明的一种发电组件的结构示意图。 图示：11、进口；12、出口；13、上压力腔；14、下压力腔；15、压板；16、膜片；17、弹簧； 18、阀杆；19、阀瓣；20、开口；21、上阀体；22、中阀体；23、下阀体；1、调压阀；2、调流控制阀； 3、水力发电机。 4 CN 111609191 A 说　明　书 3/4 页
