技术摘要：
一种后盖加工用夹具，包括底座、置于所述底座上方的压板及用于压紧所述压板的压爪组件，所述后盖夹持于所述底座与所述压板之间，所述后盖包括底壁及自所述底壁横向两侧弯曲形成的侧壁，所述压板包括位于横向两侧的第一、第二压板及将所述第一、第二压板连接为一体的弹  全部
背景技术：
中华人名共和国第201921077568.8号专利申请揭示了一种手机壳体高光加工用 夹具，包括底座、及压板，所述手机壳体置于所述底座与所述压板之间，所述手机壳体通过 与底座贴合，底座上设有吸孔，通过抽真空的方式吸附所述手机壳体，同时将压板置于所述 手机壳体上方，使手机壳体的外侧边暴露在外进行高光加工。但是，现有手机后盖10，如图1 所示，包括底壁11、自所述底壁11横向两侧向上弯曲延伸形成的侧壁12，所述侧壁12自由端 相向弯曲，造成一对侧壁12自由端之间的宽度小于一对侧壁12下端之间的距离，如此，压板 置于所述底壁11上时，会造成压板无法完全贴合支撑所述侧壁12，在高光加工时，所述侧壁 会产生震动并造成加工不良。
技术实现要素：

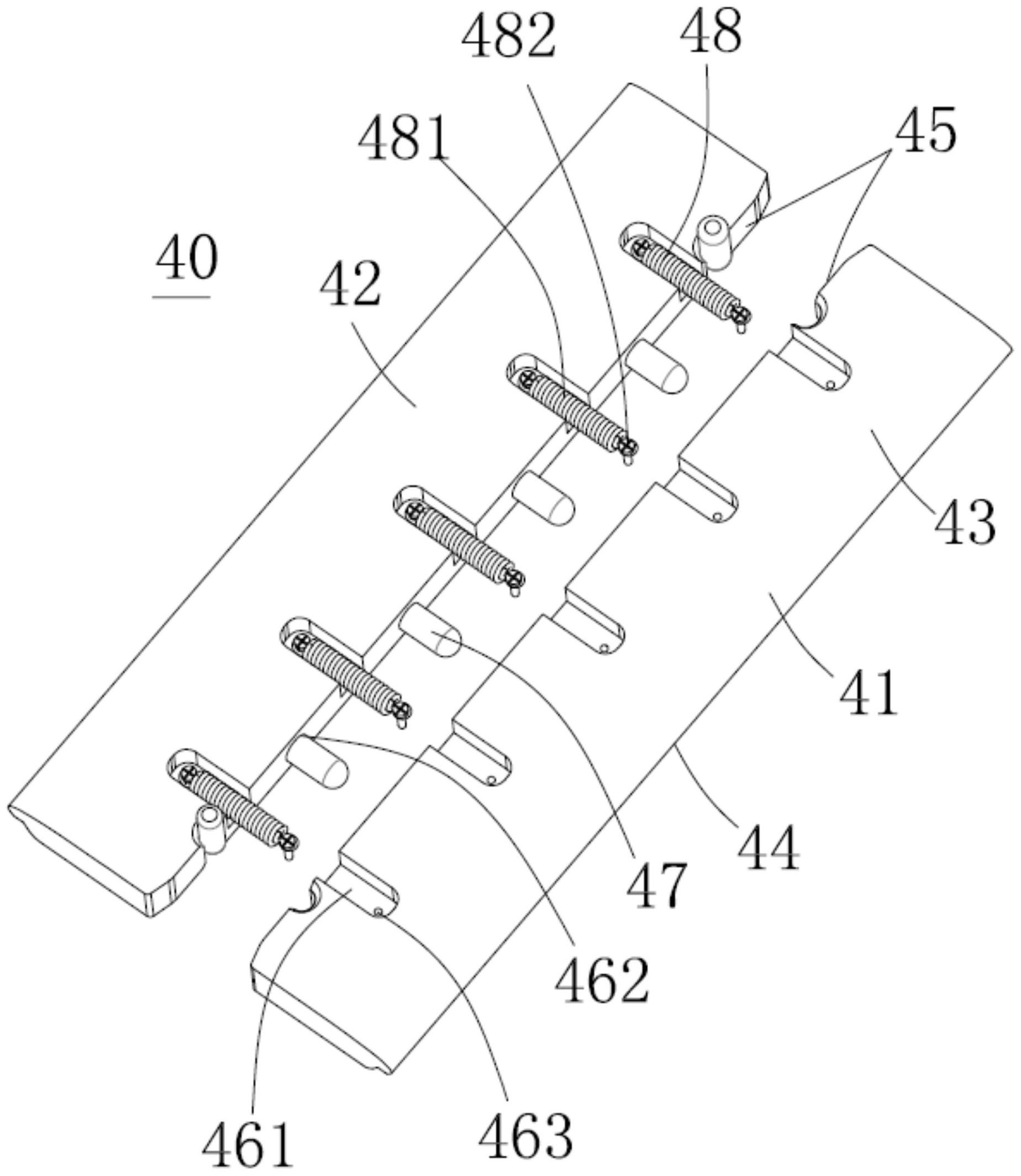

鉴于此，有必要提供一种后盖加工用夹具，以实现对现有后盖侧壁内侧缘的完全 支撑，避免对侧壁外侧面高光加工时出现震动。 为解决上述技术问题，本申请提供了一种后盖加工用夹具，包括底座、置于所述底 座上方的压板及用于压紧所述压板的压爪组件，所述后盖夹持于所述底座与所述压板之 间，所述后盖包括底壁及自所述底壁横向两侧弯曲形成的侧壁，所述压板包括位于横向两 侧的第一、第二压板及将所述第一、第二压板连接为一体的弹簧件，所述夹具还包括置于所 述第一、第二压板纵向两侧的顶针组件，所述顶针组件包括插入所述第一、第二压板之间以 使所述第一、第二压板分别向横向外侧移动，使所述第一、第二压板的横向外侧支撑于所述 侧壁的内侧面。 优选地，所述第一、第二压板分别包括基体板部、形成于所述基体板部相对一侧的 结合面及位于所述基体板部横向外侧的支撑面，所述第一、第二压板通过所述支撑面支撑 于所述侧壁的内侧面。 优选地，所述后盖的侧壁的自由端向内弯曲，所述后盖的侧壁的自由端之间的距 离小于所述侧壁下侧之间的距离，所述第一、第二压板置入一对所述侧壁之间，且所述第 一、第二压板的宽度不大于一对所述侧壁的自由端之间的距离，在所述顶针插入所述第一、 第二压板之间后，所述第一、第二压板的宽度增大并在所述第一、第二压板的结合面之间形 成间隙。 优选地，所述第一、第二压板的结合面上设有若干组引导孔，每组引导孔内装入有 引导柱，所述引导柱的两端分别插入所述第一、第二压板对应的引导孔内。 优选地，所述第一、第二压板的上或下表面在靠近所述结合面一端开设有若干组 安装槽，所述安装槽内设有固定孔，所述安装槽内组装有弹簧件，所述弹簧件包括跨越所述 3 CN 111571485 A 说　明　书 2/4 页 第一、第二压板的安装槽的弹簧体及将所述弹簧体两端分别固定在所述第一、第二压板的 固定孔内的螺钉，所述弹簧体始终施加使所述第一、第二压板相互贴合的拉力。 优选地，所述安装槽的深度大于所述弹簧体的直径使所述弹簧体完全容纳于所述 安装槽内，所述第一、第二压板的横向外侧上方形成有避让部，所述避让部便于刀具对所述 侧壁进行加工。 优选地，所述第一、第二压板的结合面纵向侧设有倒角使所述顶针未插入状态下， 所述第一、第二压板之间的纵向外侧也保留有间隙，所述顶针的端缘打薄形成有尖端。 优选地，所述压爪组件包括气缸及连接于所述气缸的气缸轴上的压爪，所述压爪 可在所述气缸带动下旋转及上下移动。 优选地，所述夹具还包括置于所述底座上方的吸板，所述吸板上表面形成有与所 述后盖的底壁贴合的仿形面，所述仿形面上开设有若干气孔，所述气孔连接有抽真空装置， 所述抽真空装置通过所述气孔将所述后盖吸紧固定于所述仿形面上。 优选地，所述底座包括第一、置于所述第一底座上的第二底座，所述第二底座上设 有气槽，所述气孔均连通所述气槽，所述抽真空装置连通所述气槽。 本申请后盖加工用夹具通过将压板分解为相互连接的第一、第二压板，在通过顶 针插入所述第一、第二压板之间使所述第一、第二压板之间的宽度增大，并使第一、第二压 板横向外侧的支撑面完全支撑于所述侧壁的内凹面上。使侧壁外侧面的加工得到所述支撑 面的支撑，避免因侧壁太薄且无支撑而造成产品加工不良。解决现有技术中侧壁自由端之 间的距离较小，而无法将足够宽度的压板置入一对所述侧壁之间对所述侧壁内侧面支撑的 技术问题。 附图说明 此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申 请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中： 图1为待加工的后盖的截面图； 图2为本申请后盖加工用夹具的立体组合图； 图3为本申请后盖加工用夹具的立体分解图； 图4为沿图2所示A-A虚线的剖视图； 图5为本申请后盖加工用夹具的压板的立体分解图； 图6为本申请后盖加工用夹具的压板被顶针顶开处于工作状态下的立体图； 图7为沿图6所示B-B虚线的剖视图。
