技术摘要：
本发明提供了一种喇叭麦克风装置，包括用于发音的振膜，包括壳体、盆架以及麦克风，所述振膜设在所述壳体中；盆架设在所述壳体上并包括朝向外侧向所述振膜方向凹陷的凹部；麦克风，设在所述凹部中，以接收外部的声音。该喇叭麦克风装置可以同时实现发音和收音，可以应  全部
背景技术：
目前很多的产品都有同时发声和收音的需要，在耳机内分别设置发声单元和收音 麦克风，发声单元和收音麦克风都是分离式的，占用空间大。
技术实现要素：

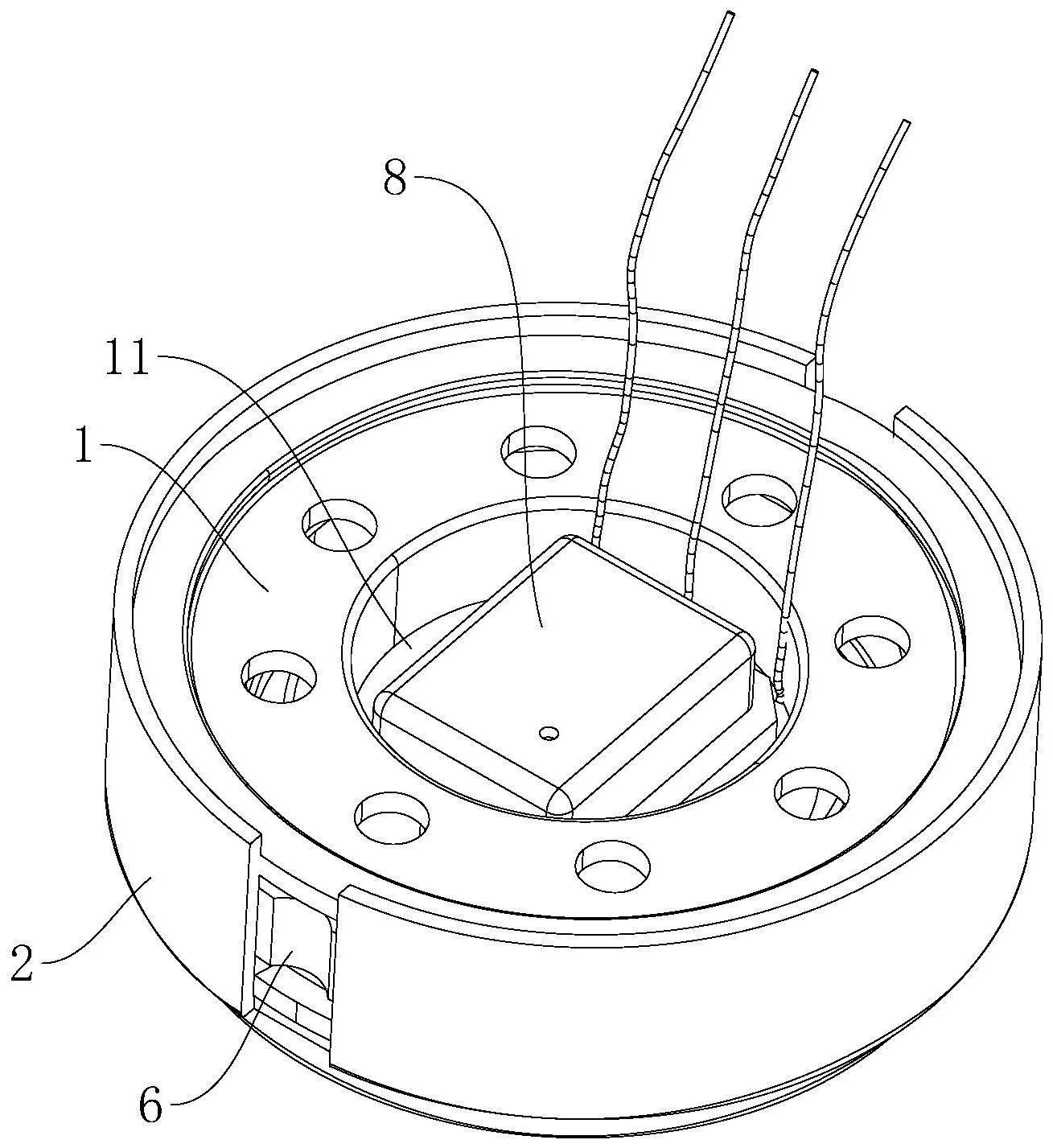

本发明要解决的技术问题在于，针对相关技术中的上述缺陷，提供一种喇叭麦克 风装置。 本发明解决其技术问题所采用的技术方案是：构造一种喇叭麦克风装置，包括用 于发音的振膜，包括： 壳体，所述振膜设在所述壳体中； 盆架，设在所述壳体上，包括朝向外侧向所述振膜方向凹陷的凹部； 以及，麦克风，设在所述凹部中，以接收外部的声音。 优选地，所述麦克风的收音方向与所述振膜的发音方向相反。 优选地，所述盆架位于所述振膜的背侧，所述壳体的在所述振膜发音方向的一侧 设有连通内外的出声孔，以供所述振膜发出的声音透过所述出声孔向外传播。 优选地，所述喇叭麦克风装置包括PCB，所述PCB设在所述壳体的在发音方向上的 外侧上，所述PCB上设有通孔，所述通孔与所述壳体的所述出声孔对正，以供所述振膜发出 的声音透过所述出声孔向外传播。 优选地，所述盆架的朝向所述振膜的一侧设有凸起部，以在所述盆架外侧的与所 述凸起部对应的位置形成所述凹部。 优选地，所述喇叭麦克风装置包括设在所述壳体中的环形的磁体，所述凸起部伸 入所述磁体的包围中。 优选地，喇叭麦克风装置包括音圈，所述音圈设在所述振膜上并位于所述磁体的 包围中，所述凸起部伸入所述音圈的包围中。 优选地，所述盆架包括围绕在所述凹部周边的周边部，所述周边部的与所述壳体 连接。 优选地，所述喇叭麦克风装置的侧面设有纵向的过线槽。 优选地，所述喇叭麦克风装置包括设在所述壳体中的磁体，所述壳体的侧面设有 连通内外的纵向的过线缺口，所述磁体的侧面设有纵向的凹槽，所述壳体的所述过线缺口 与所述磁体的所述凹槽对正，以形成所述过线槽。 实施本发明的技术方案，至少具有以下的有益效果：该喇叭麦克风装置可以同时 实现发音和收音，麦克风包含在喇叭内，可以应用于降噪耳机中，并且占用空间小，节约耳 机壳内的空间。。 3 CN 111601205 A 说　明　书 2/3 页 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1-2是本发明的一种实施方式的喇叭麦克风装置的立体图。 图3是图1的喇叭麦克风装置的立体剖视图。 图4-5是图1的喇叭麦克风装置的爆炸图。 图中的标号表示：盆架1，凹部11，凸起部12，周边部13，泄漏孔14，壳体2，出声孔 21，过线缺口22，定位部2a，振膜3，音圈4，磁体5，凹槽51，过线槽6，PCB7，通孔71，定位凹位 7a，麦克风8，收音孔81，麦克风的导线82。
