技术摘要：
本发明提供能抑制由踏脚石等导致的电线损伤的线束。具备多个绝缘电线(2、3)、覆盖多个绝缘电线(2、3)的长度方向的一部分的护套(4)、以及覆盖使多个绝缘电线(2、3)导出的护套(4)的端部以及从该端部导出的多个绝缘电线(2、3)的长度方向的一部分的作为分支部固定部件的成  全部
背景技术：
现今，例如公知以下线束：将传输汽车的ABS(防抱死制动系统)传感器的检测信号 的一对传感器用电线和使电动式驻车制动器动作的一对驻车制动器用电线由共用的护套 包覆并成为一体。例如，专利文献1中提出了一种线束，其在从护套的端部分支出传感器用 电线及驻车制动器用电线的分支部设有树脂模制件。 现有技术文献 专利文献 专利文献1：日本专利第6213447号公报
技术实现要素：

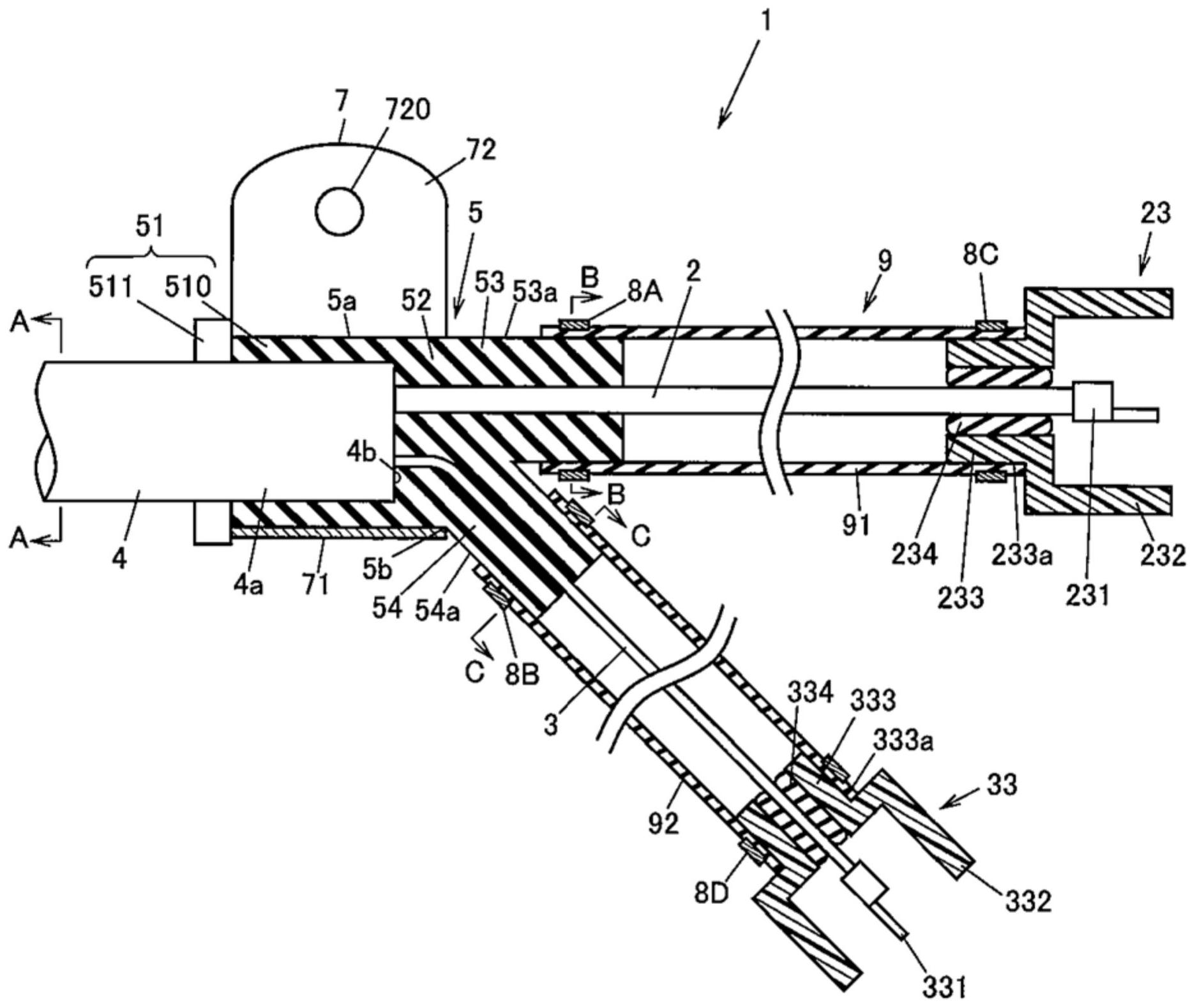

发明所要解决的课题 在专利文献1所记载的线束中，若踏脚石等碰撞到从树脂模制件延伸突出的传感 器用电线及驻车制动器用电线，则有电线损伤的担忧。 因此，本发明的目的在于提供一种能够抑制由踏脚石等导致的电线损伤的线束。 用于解决课题的方案 本发明以解决上述课题作为目的，提供一种线束，具备：多个绝缘电线，其导体线 由绝缘体包覆；护套，其覆盖上述多个绝缘电线的长度方向的一部分；以及分支部固定部 件，其覆盖使上述多个绝缘电线导出的上述护套的端部以及从该端部导出的上述多个绝缘 电线的长度方向的一部分，上述分支部固定部件具有分别导出上述多个绝缘电线中的一部 分的筒状的多个导出部，上述线束还具备：具有弹性的保护管，其设置为覆盖至少一个上述 导出部和从该导出部导出的上述绝缘电线；和紧固部件，其将上述保护管的一端部紧固固 定于上述导出部的外周面。 发明的效果 根据本发明，可提供一种能够抑制由踏脚石等导致的电线损伤的线束。 附图说明 图1是本发明的一个实施方式的线束的主视图。 图2是图1所示的线束的纵剖视图。 图3的(a)是图2的A-A线剖视图，(b)是图2的B-B线剖视图，(c)是图2的C-C线剖视 图。 图4示出第一紧固部件的结构例，(a)是主视图，(b)是左视图。 图5的(a)是本发明的其它实施方式的线束的纵剖视图，(b)是(a)的D-D线剖视图。 符号的说明 4 CN 111584132 A 说　明　书 2/7 页 1—线束，2—第一绝缘电线，21—导体线，22—绝缘体，23—第一连接器，232—第 一连接器壳体，233a—外周面，3—第二绝缘电线，31—导体线，32—绝缘体，33—第二连接 器，332—第二连接器壳体，333a—外周面，34—内部护套，4—护套，4a—端部，5—成形部件 (分支部固定部件)，53—第一导出部，53a—外周面，54—第二导出部，54a—外周面，7—托 架(固定件)，71—卷边部，8A—第一紧固部件，8B—第二紧固部件，8C—第一连接器侧紧固 部件，8D—第二连接器侧紧固部件，9—保护管。
