技术摘要：
本发明提供一种功率放大器内环功控指标优化的方法、装置、设备和介质，方法包括：S1、对功率放大器的功率做常规校准；S2、对功率放大器进行内环功控指标的测试，增益切换时判断频段高中低信道补偿点的内环功控指标是否符合3GPP标准，如果符合并且余量较大，结束优化流  全部
背景技术：
随着通信技术的发展，市场对移动终端的需要变大。对通信终端的指标要求也越 来越高。与通信终端指标关系最大的器件之一是功率放大器，由于功率放大器的性能参差 不齐，通过外在补偿对功率放大器做修正变的尤为重要。 目前宽带码分多址制式的功率放大器普遍拥有三种增益，分别为高增益、中增益、 低增益。市面上如高通、ASR或者MTK平台都会预设增益切换点。如ASR平台上预设低增益切 换中增益点为0dBm，中增益切换高增益点为10dBm。校准发射功率时会分别对高增益、中增 益、低增益校准出一组值，覆盖-55dBm～23dBm功率范围。并且高增益和中增益会有功率交 叠，中增益和低增益有功率交叠。默认并未在功率切换点做处理，导致移动终端在使用线性 度较差功率放大器时，宽带码分多址制式下的内环功控指标大概率超标。如图7所示，图中 StepA、StepB、StepC、StepD、StepE、StepF、StepG、StepH分别代表不同内环功控指标的控制 方法。一般涉及增益切换点问题并且步进较小的只有StepE和StepF，因此比较容易指标超 标。如图8和图9所示，其中，图8中是控制方法StepE，要求功率按照1dB步进，从23dBm依次减 到-55dBm，但测试结果是没有符合1dBm步进要求。图9是控制方法StepF，要求功率按照1dB 步进，从-55dBm依次增到23dBm，同样测试有没符合1dBm步进要求。 于20170613公开的，公开号为CN106851804A的中国发明揭示了一种移动终端内环 功率控制方法、装置及计算机设备。移动终端内环功率控制方法，根据移动终端在第一增益 模式、第二增益模式工作时，不同增益等级所对应的发射功率值，能够在多个相同增益等级 下，获取多个备选功率切换点。通过对多个备选功率切换点进行验证，选取一个测试验证结 果一致性好的备选功率切换点为目标功率切换点。上述方法能够快速准确的选取移动终端 的目标功率切换点，同时还能确保功率放大器的增益模式切换过程中，功率切换点处的功 率值可以达到3GPP规定的标准。 于20170804公开的，公开号为CN107018561A的中国发明提供了一种内环功率控制 优化方法及装置。一方面，本发明实施例通过判断移动终端的内环功率控制是否超出预设 阈值；若是，则调整PA的控制电压；继续执行判断移动终端的内环功率控制是否超出预设阈 值的步骤，若移动终端的内环功率控制超出预设阈值，则在预设阈值电压范围内调整所述 PA的控制电压，直到移动终端的内环功率控制未超出预设阈值为止。因此，本发明实施例提 供的技术方案能够解决现有技术内环功率控制出现问题往往是通过修改电路中的器件或 者是修改软件中某些参数来解决，更改硬件往往会增加研发时间和成本并且效率低的问 题。减少了研发时间，提高了生产效率。 4 CN 111615181 A 说　明　书 2/6 页
技术实现要素：

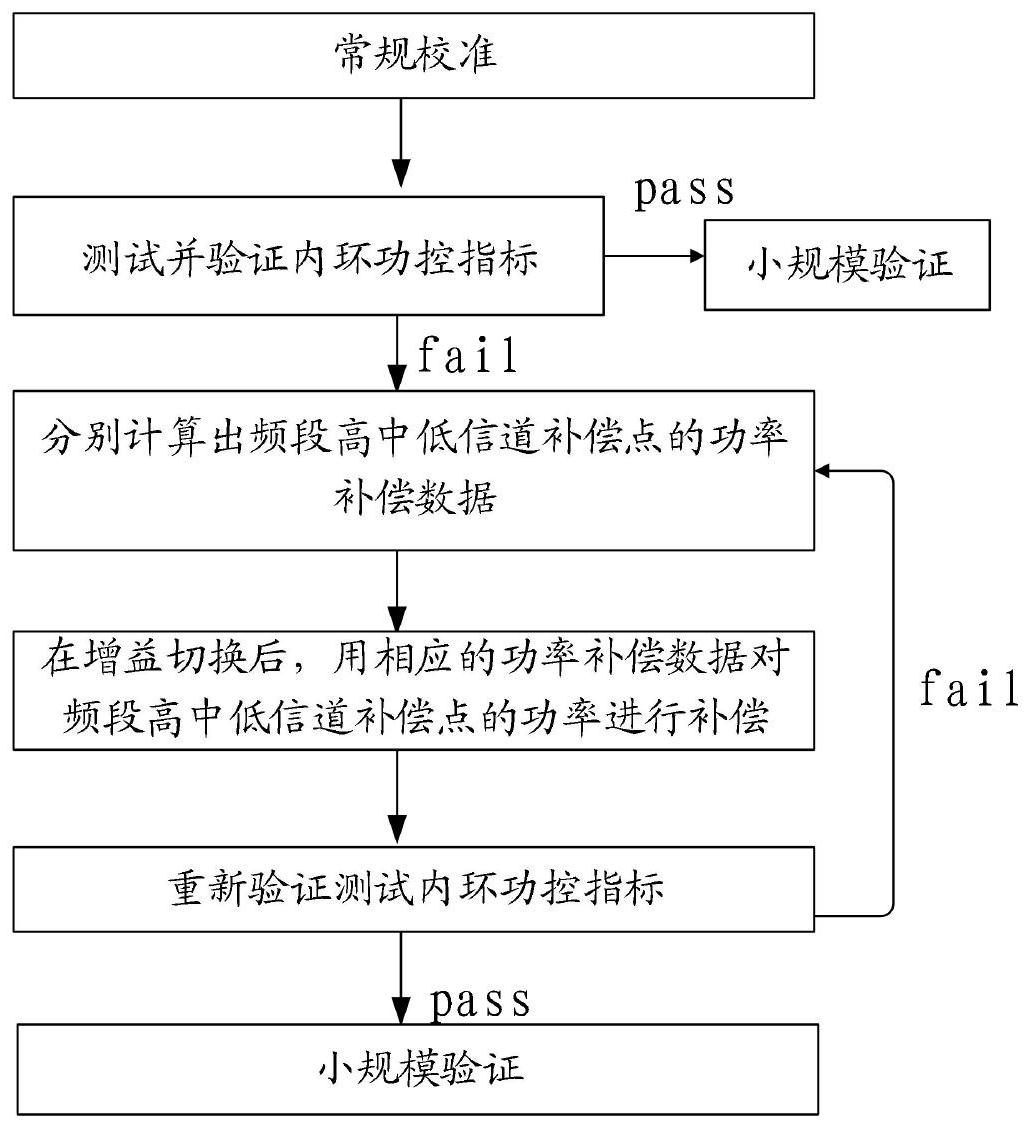

本发明要解决的技术问题，在于提供一种功率放大器内环功控指标优化的方法、 装置、设备和介质，在增益切换时通过设置频段补偿点进行功率补偿，使功率放大器在增益 切换时的内环功控指标得到优化，从而能符合3GPP标准的要求。 第一方面，本发明提供了一种功率放大器内环功控指标优化的方法，包括下述步 骤： S1、对功率放大器功率做常规校准； S2、对功率放大器进行内环功控指标的测试，增益切换时判断频段高中低信道补 偿点的内环功控指标是否符合3GPP标准，如果符合并且余量较大，结束优化流程；如果不符 合或者余量较小，则记录频段高中低信道补偿点的内环功控指标指标与3GPP标准的差值， 进行下一步； S3、调整所述余量，根据各个频段高中低信道增益切换点内环功控指标与3GPP标 准的差值和调整后的余量，分别计算出频段高中低信道补偿点的功率补偿数据； S4、将功率补偿数据对各个增益切换点的频段高中低信道补偿点的功率进行补 偿；回到步骤S1。 第二方面，本发明提供了一种功率放大器内环功控指标优化的装置，包括： 校准模块，用于对功率放大器功率做常规校准； 指标测试和判断模块，用于对功率放大器进行内环功控指标的测试，增益切换时 判断频段高中低信道补偿点的内环功控指标是否符合3GPP标准，如果符合并且余量较大， 结束优化流程；如果不符合或者余量较小，则记录频段高中低信道补偿点的内环功控指标 指标与3GPP标准的差值，进行功率补偿流程； 计算模块，用于调整所述余量，根据各个频段高中低信道增益切换点内环功控指 标与3GPP标准的差值和调整后的余量，分别计算出频段高中低信道补偿点的功率补偿数 据； 功率补偿模块，用于将功率补偿数据对各个增益切换点的频段高中低信道补偿点 的功率进行补偿。 第三方面，本发明提供了一种电子设备，包括存储器、处理器及存储在存储器上并 可在处理器上运行的计算机程序，所述处理器执行所述程序时实现第一方面所述的方法。 第四方面，本发明提供了一种计算机可读存储介质，其上存储有计算机程序，该程 序被处理器执行时实现第一方面所述的方法。 本发明实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：在 增益切换时，若检测到内环功控指标与3GPP标准的差值不符合要求且余量较小时，在切换 后，即可通过设置频段高中低信道补偿点分别进行功率补偿，使功率放大器在增益切换时 的内环功控指标得到优化，从而能符合3GPP标准的要求，能够兼容更多国产功率放大器，使 产品选型更具有选择性，成本更加有优势；使用该方法调试后的产品，批量生产宽带码分多 址制式下的内环功控指标更加稳定可控，且无需增加成本，方法简单易执行。 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段， 而可依照说明书的内容予以实施，并且为了让本发明的上述和其它目的、特征和优点能够 更明显易懂，以下特举本发明的
