技术摘要：
本发明公开了一种显示面板，包括基板；遮光层，设于基板上；缓冲层，设于基板靠近遮光层的表面，缓冲层覆盖遮光层；IGZO层，设于缓冲层远离基板的表面，IGZO层部分贯穿缓冲层与遮光层电性连接；第一绝缘层，设于IGZO层远离缓冲层的表面；第一金属层，设于第一绝缘层远  全部
背景技术：
由于AMOLED是电压编程电流驱动型的显示器，在VDD与VSS之间流经T1与OLED的路 径上存在电流，该路径上的电阻严重影响着该路径上的电压的分布，进而影响着电流的分 布不均匀，造成亮度的不均匀性增大，降低显示质量。特别是顶发射的显示器，由于阴极电 阻值较大造成在显示器内部不同区域的阻值不同，如图1所示，显示面板的辅助阴极区、电 容区的第二金属层10801被源漏电极10802隔开形成多个第二金属单元，造成第二金属单元 两端的电阻过大，且每一第二金属单元的电阻均不相同，进而影响着OLED阴极的电压值不 同因而显示器的电流分布不均匀，进而造成亮度显示不均匀；对于VDD线路上的电阻Rd，可 以通过提高VDD的电压，其值满足驱动管T1处在饱和区，则不影响显示器的电流分布。
技术实现要素：

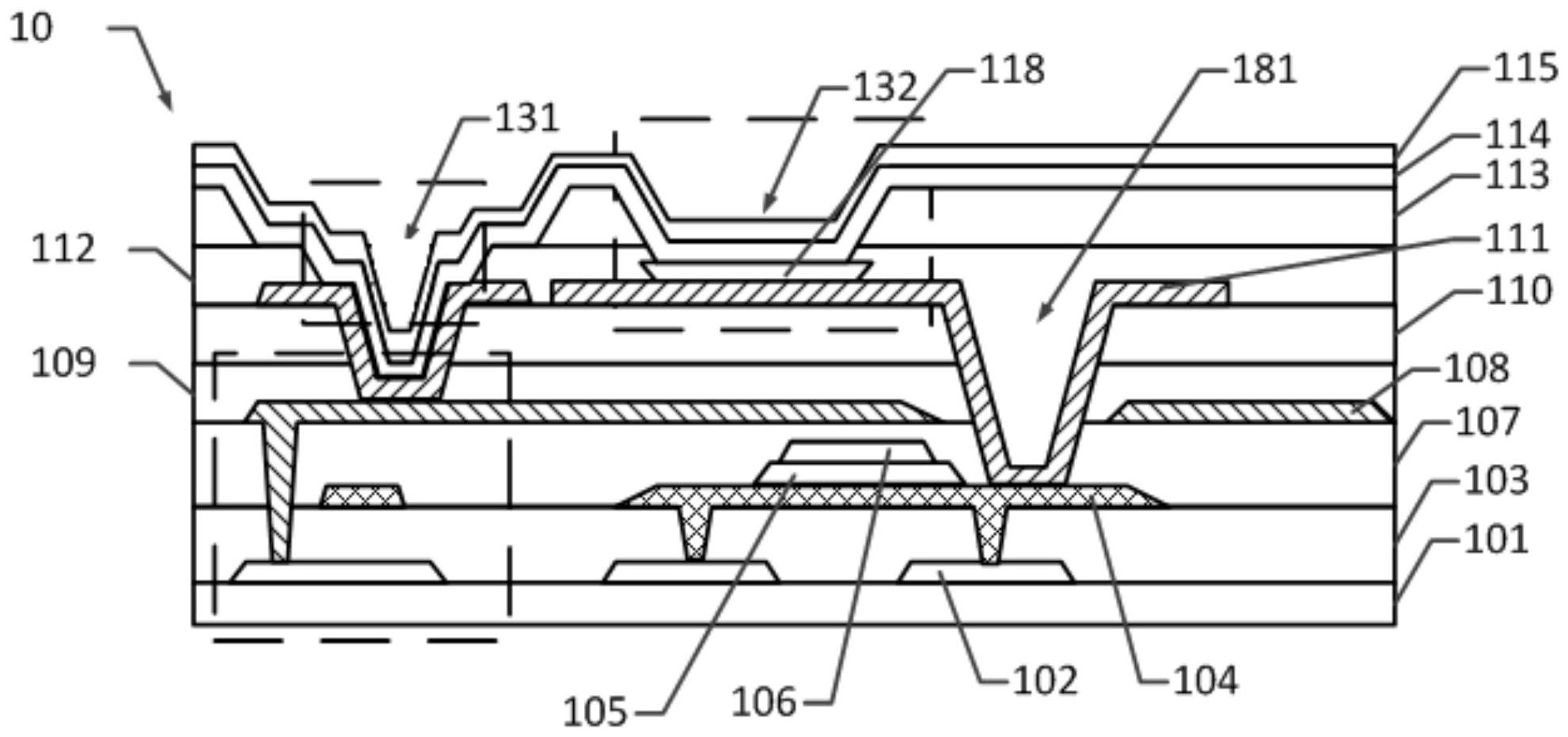

本发明提供了一种显示面板，用以解决现有技术中金属层的电阻影响电压分布， 从而影响电流分布，造成显示面板亮度不均匀的技术问题。 本申请实施例提供了一种显示面板，包括基板；遮光层，设于所述基板一表面；缓 冲层，设于所述基板靠近所述遮光层的表面，所述缓冲层覆盖所述遮光层；IGZO层，设于所 述缓冲层远离所述基板的表面，所述IGZO层部分贯穿所述缓冲层与所述遮光层电性连接； 第一绝缘层，设于所述IGZO层远离所述缓冲层的表面；第一金属层，设于所述第一绝缘层远 离所述IGZO层的表面；第二绝缘层，设于所述缓冲层设有所述IGZO层的表面，所述第二绝缘 层覆盖所述IGZO层、所述第一绝缘层和所述第一金属层。 进一步的，显示面板还包括第二金属层，设于所述第二绝缘层远离所述缓冲层的 全部表面，所述第二金属层与所述遮光层电性连接。 进一步的，所述遮光层包括若干遮光单元，间隔排布所述基板表面；所述IGZO层包 括若干IGZO单元，与所述第一绝缘层接触的所述IGZO单元包括至少两个引脚，所述引脚贯 穿所述缓冲层分别连接不同的遮光单元。 进一步的，显示面板还包括第一开孔，设于第二金属层上，所述第一开口在所述基 板上的投影完全落于所述IGZO层在所述基板上的投影范围内；第三绝缘层，设于所述第二 金属层远离所述第二绝缘层的表面，所述第三绝缘层填充所述第一开孔并部分覆盖所述第 二绝缘裸露于所述第一开孔的区域；第四绝缘层，设于所述第三绝缘层远离所述第二金属 层的表面；第一导电层，设于所述第四绝缘层远离所述第三绝缘层的表面，所述第一导电层 穿过所述第一开孔与所述IGZO层电性连接；发光层，设于所述第一导电层远离所述第四绝 缘层的表面；第一挡墙，设于所述第四绝缘层远离所述第三绝缘层的表面，所述第一挡墙覆 盖所述导电层，所述发光层远离所述第一导电层的表面裸露于所述第一挡墙；第二挡墙，设 于所述第一挡墙远离所述第一导电层的表面，所述第二挡墙对应所述发光层处开设有第二 4 CN 111584574 A 说　明　书 2/5 页 开孔；电子传输层，设于所述第二挡墙远离所述第一挡墙的表面，所述电子传输层覆盖所述 第二开孔内壁与所述发光层连接；阴极层，覆盖所述电子传输层远离所述第二挡墙的表面。 进一步的，所述第一导电层依次内凹于所述第四绝缘层、第三绝缘层和所述第二 绝缘层形成一U形凹槽，所述U形凹槽的底部与所述IGZO层连接。 进一步的，显示面板还包括第二导电层，与所述第一导电层同层设置，所述第二导 电层部分贯穿所述第四绝缘层和所述第三绝缘层与所述第二金属层电性连接。 进一步的，所述第一导电层和所述第二导电层的结构为叠层结构，包括ITO/Ag/ ITO叠层结构。 进一步的，所述缓冲层、所述第一绝缘层和所述第二绝缘层的材料相同。 进一步的，所述缓冲层、所述第一绝缘层和所述第二绝缘层的材料包括氧化硅材 料。 进一步的，所述第一挡墙和所述第二挡墙对应所述第二导电层处设有第三开孔， 所述电子传输层覆盖所述第三开孔的内壁与所述第二导电层电性连接。 本发明的有益效果在于本发明的显示面板将金属层大范围设于绝缘层上，辅助阴 极区的阴极连接的金属层电阻降低，进一步降低了显示面板的辅助电极区的电压降，减少 了电压损失，节约了显示面板的使用成本，提升了显示面板的响应速度，提高了显示面板的 显示质量。将IGZO层作为源漏电极与遮光层连接，节省了制备流程，节约了制作成本。 附图说明 下面结合附图，通过对本申请的
