技术摘要：
本发明公开了一种半导体激光合束装置，包括：阶梯热沉，为高度依序升高的多个台阶面；该阶梯热沉的各个台阶面上设置有：过渡热沉，焊接在该阶梯热沉上；激光器管芯，焊接在过渡热沉上；快轴准直透镜，设置于激光器管芯前方；慢轴准直透镜，设置于快轴准直透镜前方；直 全部
背景技术：
半导体激光器在激光通信、光存储、光陀螺、激光打印、测距以及雷达等领域获得 了较为广泛的应用，但在高功率光纤输出激光加工应用领域发展相对不尽如人意，其主要 原因是半导体激光器的输出功率不够、光束质量较差，所以提高半导体激光器的光束质量 和功率为当下重要研究方向，单管半导体激光器作为半导体激光器的一种封装形式，相较 于半导体激光Bar条，具有散热特性更优、寿命更长、发光条宽窄等优势，由于单管半导体激 光器将半导体激光器的每个发光单元独立封装，若想实现大功率的激光输出，必须采用多 个单管进行合束。激光合束是一种能改善光束质量、增加输出功率、提高功率密度的技术， 常用的合束方法有偏振合束、波长合束、空间合束，其主要合束处理流程大致如下，快轴准 直→慢轴准直→平面镜或棱镜反射→凸透镜聚焦→光纤耦合，由于半导体激光器的光束质 量差，且在快轴与慢轴方向上光束质量不匹配，将半导体激光耦合聚焦入光纤，通过光纤柔 性传输可以有效改善半导体激光光束质量。 本来半导体激光器体积较小，但这些镜片及其调节装置占了很大的空间，使设备 体积增加较大，而且由于镜片较多，导致调节装置也变得非常复杂，也让整个装置的可调性 和工作稳定性变差，以至于好多方案目前也只是在实验室阶段，要想转为商品化成果很难， 所以简化半导体激光器合束装置非常重要。
技术实现要素：

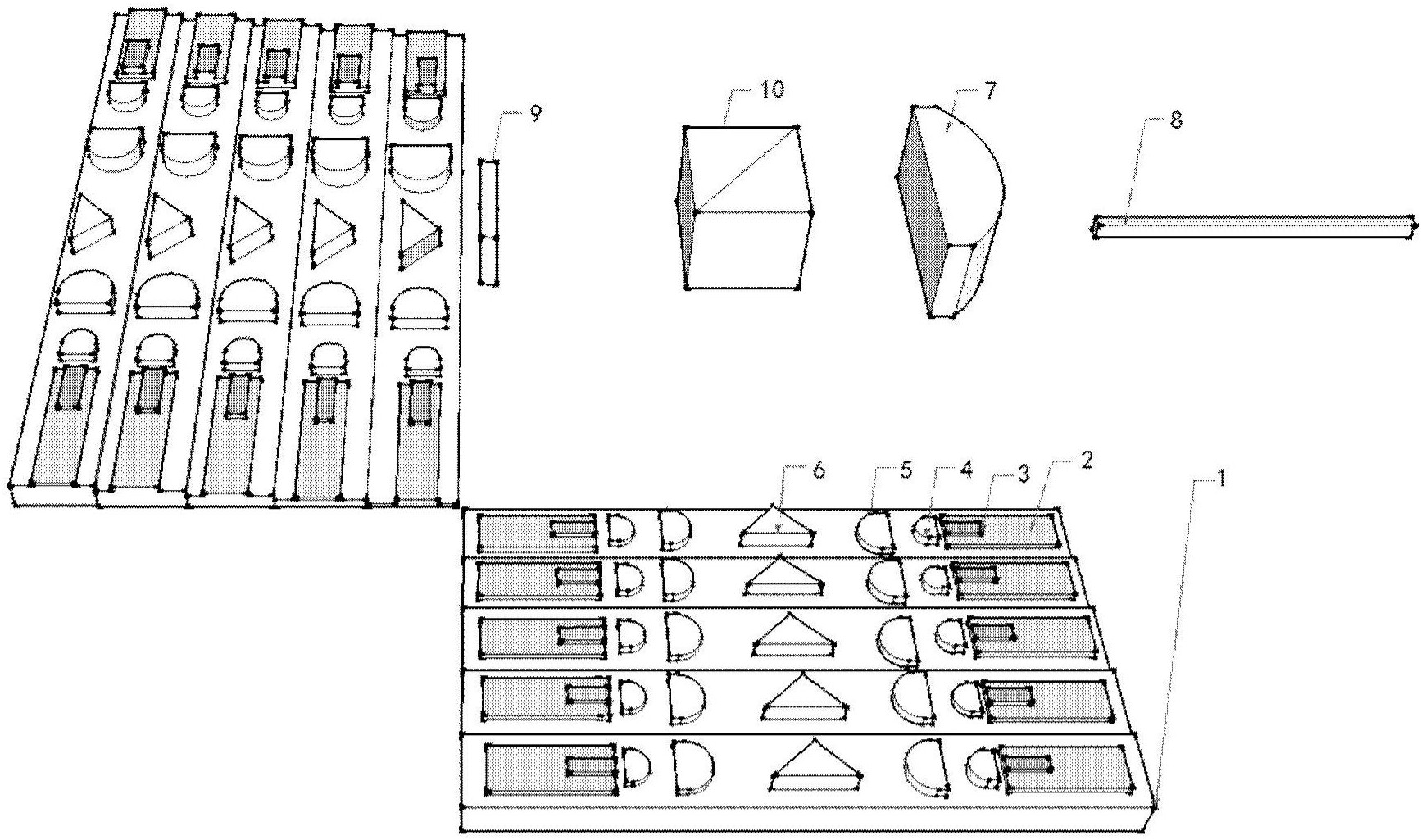

(一)要解决的技术问题 针对现有技术中多单管半导体激光合束装置难以实现高功率输出的缺陷，提供一 种简易的多单管半导体激光合束装置，实现较大功率输出。 (二)技术方案 本发明解决其技术问题所采用的的技术方案是提供了一种半导体激光合束装置， 该装置包括两种结构，其一，包括： 阶梯热沉，该阶梯热沉为高度依序升高的多个台阶面，焊接在一制冷器上； 进一步的，该阶梯热沉各个台阶高度为1-3mm，材料为导热性金属材料； 且，该阶梯热沉的各个台阶面上设置有：过渡热沉、焊接在该过渡热沉上的激光器 管芯、快轴准直透镜、慢轴准直透镜和直角等腰反射棱镜。其中： 过渡热沉，焊接在阶梯热沉台阶面上，其材料为氮化铝； 快轴准直透镜，设置于激光器管芯前方，接收其发射的激光，进行一次准直； 进一步的，该快轴准直透镜为平凸透镜，材料为玻璃BK7，透镜的纵轴方向(Y方向) 有曲率，该快轴准直透镜的焦距与平行于上述激光光束的发散角有关。 慢轴准直透镜，设置于快轴准直透镜前方，接收其一次准直后的激光，进行二次准 4 CN 111613969 A 说 明 书 2/5 页 直； 进一步的，该慢轴准直透镜为平凸透镜，材料为玻璃BK7，透镜的横轴方向(X方向) 有曲率，该慢轴准直透镜的焦距与垂直于上述激光光束的发散角有关。 直角等腰反射棱镜，设置于慢轴准直透镜前方，该直角等腰反射棱镜的斜边与二 次准直后的激光光束平行，该直角等腰反射棱镜的两个直角边作为反射边接收二次准直后 的激光并进行反射，改变激光光路方向； 进一步的，该直角等腰反射棱镜的两个直角边镀有增反膜，该增反膜的反射率为 99％以上，且该直角等腰反射棱镜的各个直角边的尺寸大于上述慢轴准直透镜长度的 倍。以及聚焦透镜，设置于上述阶梯热沉前方，接收该阶梯热沉各个台阶面上的直角等腰反 射棱镜的反射激光，实现激光光束聚焦。 进一步的，该聚焦透镜高度大于上述阶梯热沉的总高度，长度大于上述直角等腰 反射棱镜的斜边长度，该聚焦透镜为平凸透镜，材料为玻璃BK7。 其二，包括： 上述台阶面上具有过渡热沉、焊接在该过渡热沉上的激光器管芯、快轴准直透镜、 慢轴准直透镜和直角等腰反射棱镜的阶梯热沉为两个，该两个阶梯热沉呈不同朝向放置， 该两个不同朝向的阶梯热沉上的直角等腰反射棱镜反射出不同方向的激光； 半波片，设置于上述两个阶梯热沉中第一阶梯热沉前方，接收该第一阶梯热沉上 直角等腰反射棱镜的反射激光，使该反射激光的偏振态旋转； 进一步的，该半波片长度大于直角等腰反射棱镜的斜边长度，该半波片为双折射 晶体，使反射激光的偏振态旋转90°。 偏振合束镜，设置于半波片和第二阶梯热沉前方，实现来自不同方向的该半波片 的偏振态旋转激光和该第二阶梯热沉上直角等腰反射棱镜的反射激光的合束； 进一步的，该偏振合束镜镀有不同折射率的介质膜材料，该偏振合束镜： 一边增透，接收半波片的偏振态旋转激光或第二阶梯热沉上直角等腰反射棱镜的 反射激光； 另一边增反，接收第二阶梯热沉上直角等腰反射棱镜的反射激光或半波片的偏振 态旋转激光。 以及聚焦透镜，设置于偏振合束镜前方，接收合束后的激光。 (三)有益效果 本发明提供的半导体激光合束装置，具有以下有益效果： (1)采用直角等腰反射棱镜，减少了反射镜的数量，简化了半导体激光器合束系 统； (2)可增加激光单管光路模块的数量，容易实现高功率输出； (3)空间合束和偏振合束的结合，提高了合束后的输出功率。 附图说明 图1是本发明一实施例提供的两排半导体激光单管空间合束结构示意图； 图2是本发明另一实施例提供的表示激光单管空间偏振合束结构示意图。 图中： 5 CN 111613969 A 说 明 书 3/5 页 阶梯热沉1 过渡热沉2 激光单管3 快轴准直透镜4 慢轴准直透镜5 直角等腰反射棱镜6 聚焦透镜7 光纤8 半波片9 偏振合束镜10
