技术摘要：
本发明提供了一种木模板拼接装置及木模板拼接方法，该木模板拼接装置包括：拼接条和拼接头；其中，任意相邻两个所述木模板之间的拼接缝处通过所述拼接条相连接；至少三个所述木模板的拼接位置通过拼接头相连接，以使各所述木模板之间整体拼接为组合式模板结构。本发明  全部
背景技术：
在建筑工地中因为木模板可以使混凝土同时进行浇筑，混凝土施工缝可以达到最 小化，木模板质量较轻，可减少整层现浇混凝土的承载力，并且木模板装、拆灵活，施工性能 好，可以根据工程需要随意切割成所需的特殊规格，大大的提高了工程进度，但是木模板经 过多次周转、使用不当或拆除不合理，木模板容易产生翘曲、开裂、缺角等问题，从而致使后 续木模板拼接过程中板缝难于处理，拼接厚度公差不易掌握，从而引起混凝土浇筑过程中 出现漏浆、界面尺寸偏差等质量缺陷。
技术实现要素：

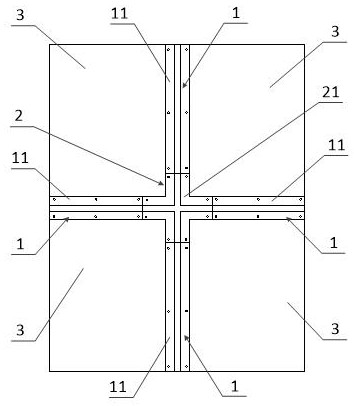

鉴于此，本发明提出了一种木模板拼接装置及木模板拼接方法，旨在解决现有木 模板多次周转使用使木模板产生翘曲、开裂、缺角等而影响混凝土浇筑质量的问题。 一方面，本发明提出了一种木模板拼接装置，该木模板拼接装置包括：拼接条和拼 接头；其中，任意相邻两个所述木模板之间的拼接缝处通过所述拼接条相连接；至少三个所 述木模板的拼接位置通过拼接头相连接，以使各所述木模板之间整体拼接为组合式模板结 构。 进一步地，上述木模板拼接装置，所述拼接条包括：T形拼接条和直角拼接条；其 中，所述T形拼接条设置且连接在呈平面设置的两个所述木模板之间，所述直角拼接条设置 且连接在呈夹角设置的两个所述木模板之间。 进一步地，上述木模板拼接装置，所述T形拼接条为T形截面结构，其腹板插设在呈 平面设置的两个所述木模板之间的拼接缝内，并且，所述腹板两侧设置的两个翼缘分别搭 接在两个所述木模板上。 进一步地，上述木模板拼接装置，所述直角拼接条包括两个垂直设置的条结构，并 且，两个所述条结构分别搭接在夹角设置的两个所述木模板上。 进一步地，上述木模板拼接装置，，所述拼接头包括：十字形接头，其连接在呈平面 设置的四个所述木模板的拼接处，并且，四个所述木模板分别设置在所述十字形接头分割 的四个象限中；T形接头，其连接在呈平面设置的三个所述木模板的拼接处，并且，三个所述 木模板中两个并排设置，另一个设置方向与并排设置的两个所述木模板的设置方向垂直。 进一步地，上述木模板拼接装置，所述十字形接头包括：两个呈十字形设置的第一 拼接板；其中，各所述第一拼接板的中间位置均沿其长度方向设置有第一插接板，并且，两 个所述第一拼接板上的第一插接板设置在两个所述第一拼接板所在平面的同一侧。 进一步地，上述木模板拼接装置，所述T形接头包括：呈T形设置的第二拼接板和第 三拼接板；其中，所述第二连接板的中间位置沿其长度方向设置有第二插接板，所述第三拼 4 CN 111550032 A 说　明　书 2/6 页 接板的中间位置沿其长度方向设置有第三插接板，并且，所述第二插接板和所述第三插接 板均设置在所述第二连接板和所述第三拼接板所在平面的同一侧。 进一步地，上述木模板拼接装置，所述拼接头还包括：直角接头，其设置在所述木 模板的三面拼接处，用以对所述组合式模板结构进行封边；所述三面拼接为呈墙角结构设 置的三个所述木模板的拼接位置 进一步地，上述木模板拼接装置，所述直角接头包括三个第四拼接板，三个所述第四拼 接板中任意两个所述第四拼接板之间垂直设置且相连接，三个所述第四拼接板用以分别搭 接在呈墙角结构设置的三个所述木模板上。 另一方面，本发明还提出了一种采用上述拼接装置进行拼接的木模板拼接方法， 该木模板拼接方法包括如下步骤：木模板就位步骤，在已完成钢筋安装的构件或搭设完成 的内脚手架上铺设木模板；接条拼接步骤，依据各个木模板的拼接长度对拼接条进行裁剪， 并将拼接条放置在两个木模板的拼接位置；接头拼接步骤，依据至少三块所述木模板拼接 形状选用拼接头，并将所述拼接头放置在至少三块所述木模板的拼接位置处；固定步骤，将 各所述拼接条和各所述拼接头通过螺钉固定在所述木模板上，以形成组合式模板结构。 本发明提供的木模板拼接装置及木模板拼接方法，在两块木模板拼接的缝隙中采 用拼接条对平直缝隙进行填堵，在木模板的拼接位置采用拼接头进行搭接，进而将所有拼 接缝连成整体，从而有效地杜绝木模板拼接产生的间隙，提高木模板表面的平整度；该拼接 装置使用方便、操作简单、运输便利、可以反复使用，且适用与任何木模板间的拼接，避免木 模板经过多次周转、使用不当或拆除不合理致使木模板容易产生翘曲、开裂、缺角的问题， 从而避免混凝土浇筑过程中出现漏浆、界面尺寸偏差等质量缺陷，有效地解决了木模板间 拼缝间隙难以处理的难题，提高了混凝土成品的平整度与感观质量，为后续施工节约了时 间和人工。 进一步地，该拼接装置采用两种拼接条与三种拼接条的组合形式，使该拼接装置 可使用部位更广阔，功能性更全面；并且，该拼接装置采用插入式拼接，将相邻木模板进行 固定连接，不仅防止了混凝土漏浆现象，同时还保证了混凝土表面的平整度。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例提供的木模板拼接装置的其中一个平面图； 图2为本发明实施例提供的T形拼接条的轴测图； 图3为本发明实施例提供的T形拼接条的横截面图； 图4为本发明实施例提供的十字形接头的俯视图； 图5为本发明实施例提供的十字形接头的截面图； 图6为本发明实施例提供的木模板拼接装置的另一个平面图； 图7为本发明实施例提供的T形接头的俯视图； 图8为本发明实施例提供的T形接头的截面图； 图9为本发明实施例提供的木模板拼接装置的一个轴测图； 5 CN 111550032 A 说　明　书 3/6 页 图10为本发明实施例提供的直角拼接条的轴测图； 图11为本发明实施例提供的直角拼接条的横截面图； 图12为本发明实施例提供的直角接头的轴测图； 图13为本发明实施例提供的直角接头的截面图； 图14为本发明实施例提供的木模板拼接方法的流程框图。
