技术摘要：
本说明书一个或多个实施例公开了网络故障定位方法、装置及设备。所述方法包括：当接收到针对第一网络设备的故障查询请求时，获取所述第一网络设备的网络连接关系信息；所述故障查询请求包括所述第一网络设备的设备信息和查询时段信息；根据所述网络连接关系信息，生成  全部
背景技术：
网络拓扑是指一个通信网络内，传输介质互连各种设备的物理布局，这些设备包 括服务器、交换机、网桥、终端主机等。网络拓扑技术可以获取和维护网络节点的存在信息 和它们之间的连接关系信息，并在此基础上给出整个网络的网络拓扑图。 由于网络故障持续时间短暂，对网络故障定位及分析需要进行网络故障回源，即 查询历史时段内发生的所有网络故障。现有的网络拓扑技术仅能查询网络拓扑图，不支持 历史网络故障查询，导致无法定位网络故障。
技术实现要素：

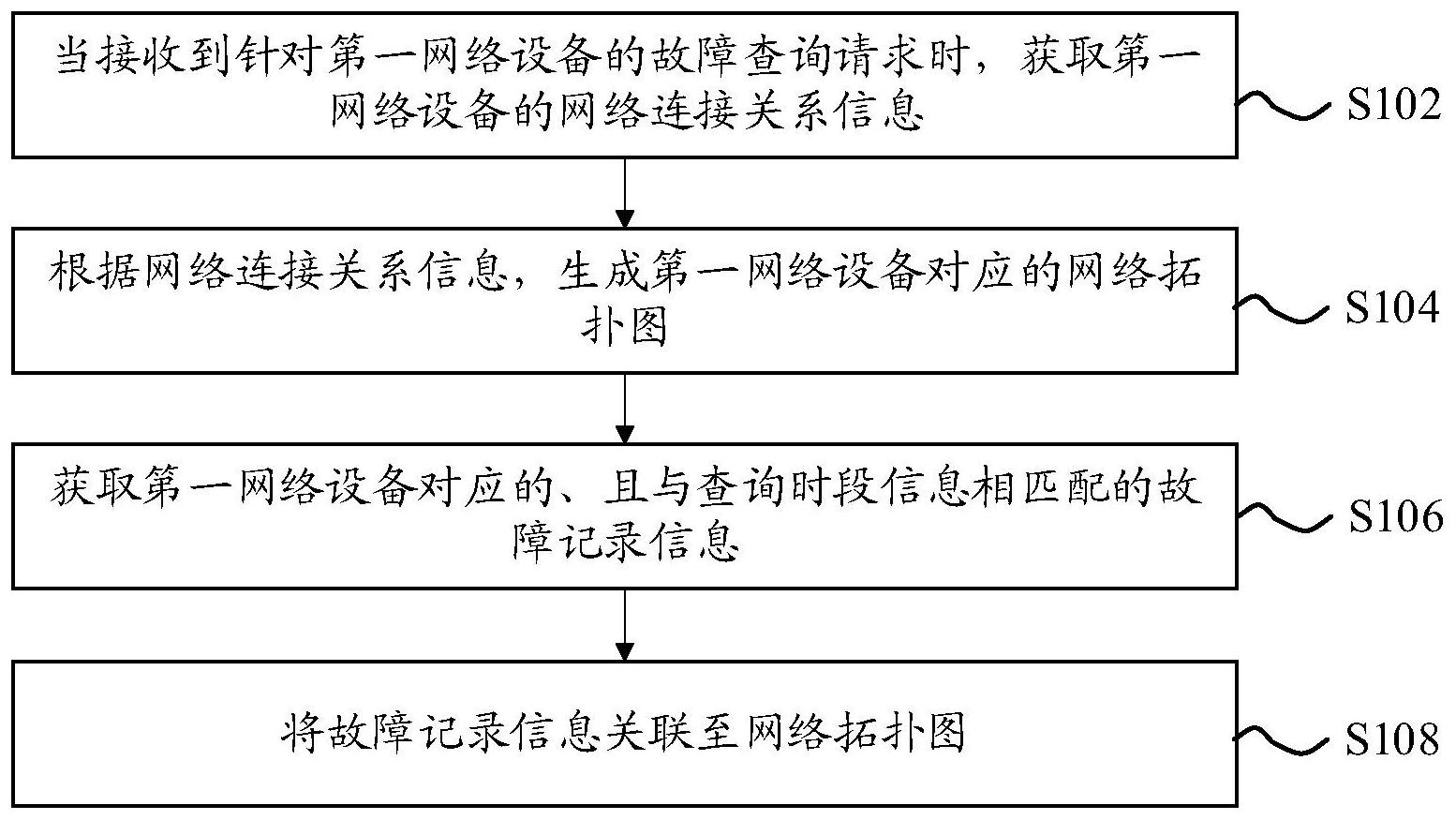

本说明书一个或多个实施例的目的是提供一种网络故障定位方法、装置及设备， 用以解决现有网络拓扑技术不支持历史网络故障查询、无法定位网络故障的问题。 为解决上述技术问题，本说明书一个或多个实施例是这样实现的： 一方面，本说明书一个或多个实施例提供一种网络故障定位方法包括：当接收到 针对第一网络设备的故障查询请求时，获取所述第一网络设备的网络连接关系信息；所述 故障查询请求包括所述第一网络设备的设备信息和查询时段信息；根据所述网络连接关系 信息，生成所述第一网络设备对应的网络拓扑图；获取所述第一网络设备对应的、且与所述 查询时段信息相匹配的故障记录信息；所述故障记录信息基于所述第一网络设备的相关网 络数据所生成；将所述故障记录信息关联至所述网络拓扑图。 另一方面，本说明书一个或多个实施例提供一种网络故障定位装置，包括：第一获 取模块，用于当接收到针对第一网络设备的故障查询请求时，获取所述第一网络设备的网 络连接关系信息；所述故障查询请求包括所述第一网络设备的设备信息和查询时段信息； 网络拓扑图生成模块，用于根据所述网络连接关系信息，生成所述第一网络设备对应的网 络拓扑图；第二获取模块，用于获取所述第一网络设备对应的、且与所述查询时段信息相匹 配的故障记录信息；所述故障记录信息基于所述第一网络设备的相关网络数据所生成；故 障记录信息关联模块，用于将所述故障记录信息关联至所述网络拓扑图。 再一方面，本说明书一个或多个实施例提供一种网络故障定位设备，包括：处理 器；以及被安排成存储计算机可执行指令的存储器，所述可执行指令在被执行时使所述处 理器：当接收到针对第一网络设备的故障查询请求时，获取所述第一网络设备的网络连接 关系信息；所述故障查询请求包括所述第一网络设备的设备信息和查询时段信息；根据所 述网络连接关系信息，生成所述第一网络设备对应的网络拓扑图；获取所述第一网络设备 对应的、且与所述查询时段信息相匹配的故障记录信息；所述故障记录信息基于所述第一 网络设备的相关网络数据所生成；将所述故障记录信息关联至所述网络拓扑图。 再一方面，本申请实施例提供一种存储介质，用于存储计算机可执行指令，所述可 5 CN 111600746 A 说　明　书 2/12 页 执行指令在被执行时实现以下流程：当接收到针对第一网络设备的故障查询请求时，获取 所述第一网络设备的网络连接关系信息；所述故障查询请求包括所述第一网络设备的设备 信息和查询时段信息；根据所述网络连接关系信息，生成所述第一网络设备对应的网络拓 扑图；获取所述第一网络设备对应的、且与所述查询时段信息相匹配的故障记录信息；所述 故障记录信息基于所述第一网络设备的相关网络数据所生成；将所述故障记录信息关联至 所述网络拓扑图。 采用本说明书一个或多个实施例的技术方案，通过第一网络设备的网络连接关系 信息生成对应的网络拓扑图，并获取与第一网络设备对应的、且与查询时段信息相匹配的 故障记录信息，以及将故障记录信息关联至网络拓扑图，可以得到第一网络设备在查询时 段内的网络拓扑图以及该查询时段内的故障记录信息，且该查询时段内的故障记录信息可 以关联至该查询时段内的网络拓扑图，从而支持对历史网络故障的查询和定位，实现网络 故障回源。 附图说明 为了更清楚地说明本说明书一个或多个实施例或现有技术中的技术方案，下面将 对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的 附图仅仅是本说明书一个或多个实施例中记载的一些实施例，对于本领域普通技术人员来 讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。 图1是根据本说明书一实施例的一种网络故障定位方法的示意性流程图； 图2是根据本说明书一实施例的一种网络结构示意图； 图3是根据本说明书一实施例的故障记录信息的存储方法的示意性流程图； 图4是根据本说明书一具体实施例的网络故障定位方法的示意性流程图； 图5是根据本说明书一实施例的网络历史故障回源示意图； 图6是根据本说明书一实施例的一种网络故障定位装置的结构示意图； 图7是根据本说明书一实施例的一种网络故障定位设备的结构示意图。
