技术摘要：
本发明公开了一种混凝土用石子细化碾压装置，包括一对立式的固定板、一对丝杠以及带动丝杠转动的主轴，丝杠贯穿于两块固定板，丝杠位于固定板外的端部具有从动伞齿轮，该主轴上具有一对主动伞齿轮，一个主动伞齿轮与一个从动伞齿轮对应啮合，丝杠上设有滑座，两个滑座  全部
背景技术：
石子是建筑工程不能缺少的一种材料，主要用来制作混凝土，但是使用之前需要 将石子进行筛分，首先去除内部混合的沙土，然后再将大小石子进行筛分，比较大的石子需 要使用设备碾碎成合格尺寸的石子备用，整个过程是一项比较繁琐的工作，大部分完全依 靠人工劳动致使工人的劳动强度很大，粉尘容易引发工人的呼吸系统疾病，且质量不易把 控；为了提高工作效率，减轻劳动强度，目前市面上已经有一些筛分石子的设备。 如专利号为201810106272.8的一种建筑工程用石子破碎装置，上箱体固定在第三 支架的顶端，所述磁力座安装在上挡板的顶端，所述第一支架固定在下箱体的后端中部，所 述下箱体固定在支腿上，所述控制器安装在下箱体右侧挡板的中央，所述摆动装置固定在 第一拨杆和第二拨杆上方，所述手持架固定在下挡板一侧，所述第一拨杆固定在第一动板 的右上角，第一动板底部固定在第一转轴上，所述压缩挡板竖直固定在下箱体中央部分，所 述推动装置安装在上箱体内，所述超声波传感器固定在第三支架上。该发明通过摆动装置 带动动板将石子碾碎，并由下箱体的水吸收粉碎过程中的灰尘；改装置对石块的破碎有着 基础要求，不适用较大的石块，无法放入，并且其破碎效果低，出料速度慢，不能适应现场作 业需求。
技术实现要素：

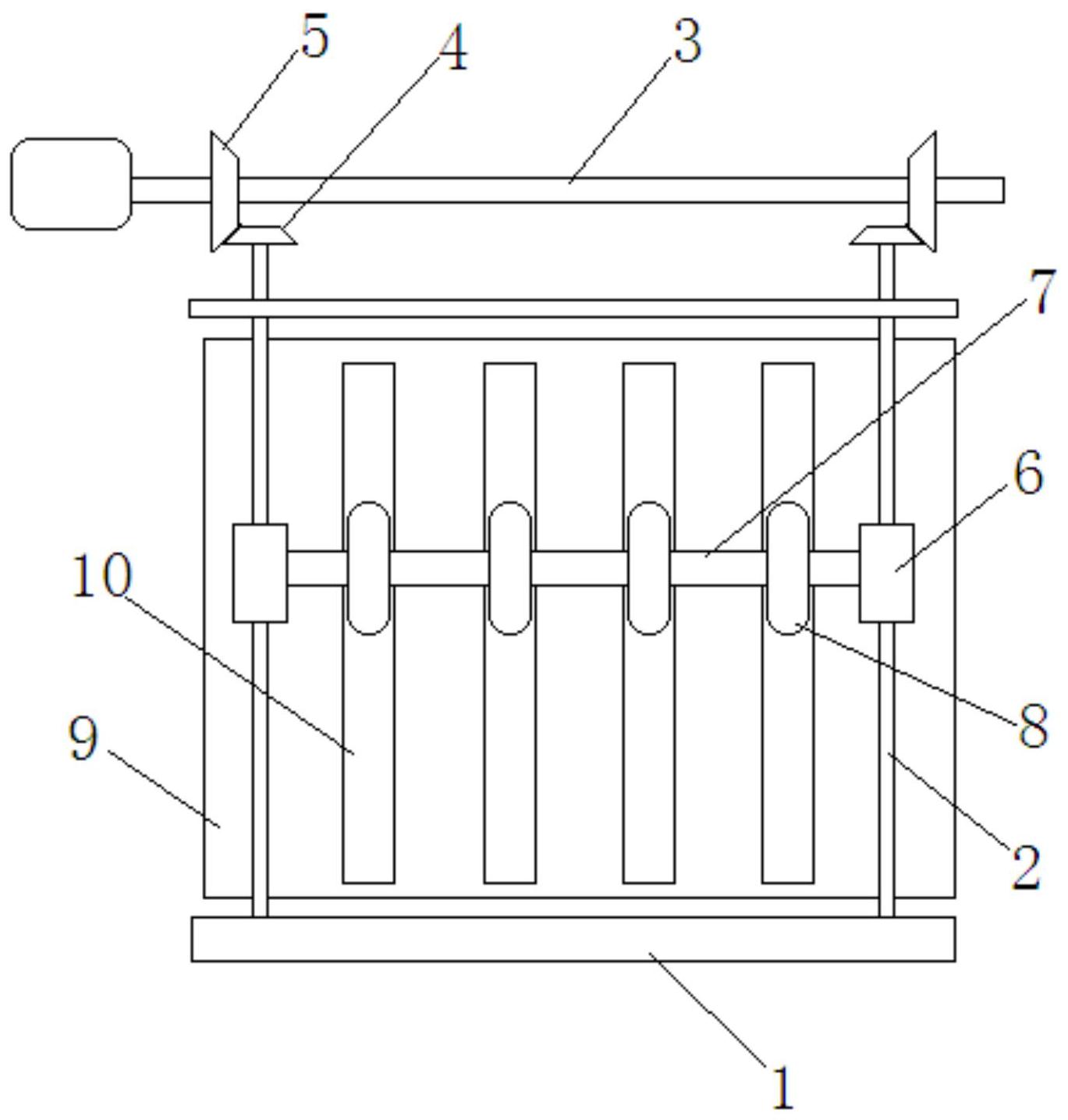

本发明需要解决的技术问题是针对上述现有技术的不足，而提供一种混凝土用石 子细化碾压装置。 为解决上述技术问题，本发明采用的技术方案是： 一种混凝土用石子细化碾压装置，包括一对立式的固定板、一对丝杠以及带动丝杠转 动的主轴，所述丝杠贯穿于两块固定板，丝杠在固定板上可转动，丝杠位于固定板外的端部 具有从动伞齿轮，所述主轴由电机驱动转动，该主轴上具有一对主动伞齿轮，一个主动伞齿 轮与一个从动伞齿轮对应啮合，两个主动伞齿轮啮合方向相对设置；所述丝杠上设有滑座， 滑座具有与丝杠配合的内螺纹孔，滑座可沿丝杠移动，两个滑座之间设有横梁，所述横梁上 设有若干碾压轮；所述丝杠下方设有碾压座，碾压座内开设有若干条碾压槽，一条碾压槽对 应一个碾压轮，碾压轮在碾压槽内滚动，碾压槽内放置大粒径石子；所述碾压座的高度可调 节。 作为更进一步的优选方案，所述碾压槽的两侧具有向中间倾斜的导向斜坡，所述 碾压轮的外圈设有自动夹紧圈；所述自动夹紧圈包括左侧轮和右侧轮，所述碾压轮上具有 避免左侧轮和右侧轮脱落的限位卡扣，左侧轮和右侧轮相对的一侧分别设置有拼插结构， 左侧轮和右侧轮之间还设有拉簧；所述左侧轮和右侧轮的外侧均设有与具有向中间倾斜的 3 CN 111570025 A 说　明　书 2/3 页 导向斜坡接触的斜向滑边，斜向滑边与导向斜坡相互平行，可相对交错滑动；所述左侧轮和 右侧轮的外表面分布有钉结构。 作为更进一步的优选方案，所述滑座内侧开设有内槽，该内槽内设有活动座，活动 座与内槽的上下边之间设有弹簧，所述横梁的端部固定在活动座上。 作为更进一步的优选方案，所述碾压槽的底部开设有条形孔，条形孔内沿长度方 向设置若干辊轴，辊轴垂直于碾压轮活动方向，所述辊轴的直径可更换。 作为更进一步的优选方案，所述碾压座下方设有多层的过滤网，上层的过滤网的 网孔大于下层的过滤网。 作为更进一步的优选方案，所述辊轴径向一周设有若干条凸起的波浪纹。 作为更进一步的优选方案，所述碾压槽的内侧壁上设置若干层线槽，线槽平行于 丝杠。 与现有技术相比，本发明可对大颗粒度的石块进行碾压粉碎，其粉碎效果好，适用 于施工现场的临时作业，且可根据需要调节碾压后石子的大小，且碾碎后的石子出料快，可 直接投入使用。 附图说明 图1为本发明的俯视图； 图2为碾压槽的内部结构示意图； 图3为碾压轮的结构示意图； 图4为滑座的结构示意图； 图5为辊轴结构示意图； 其中，1-固定板，2-丝杠，3-主轴，4-从动伞齿轮，5-主动伞齿轮，6-滑座，7-横梁，8-碾 压轮，9-碾压座，10-碾压槽，11-导向斜坡，12-左侧轮，13-右侧轮，14-拼插结构，15-拉簧， 16-钉结构，17-活动座，18-弹簧，19-辊轴，20-线槽，21-斜向滑边，22-过滤网。
